Fixscreen
®
100 Slim (F)
de
18
35
110
110
4862
4862
35 35 35
110
35
110
35
110
35
35
6248
6248
35

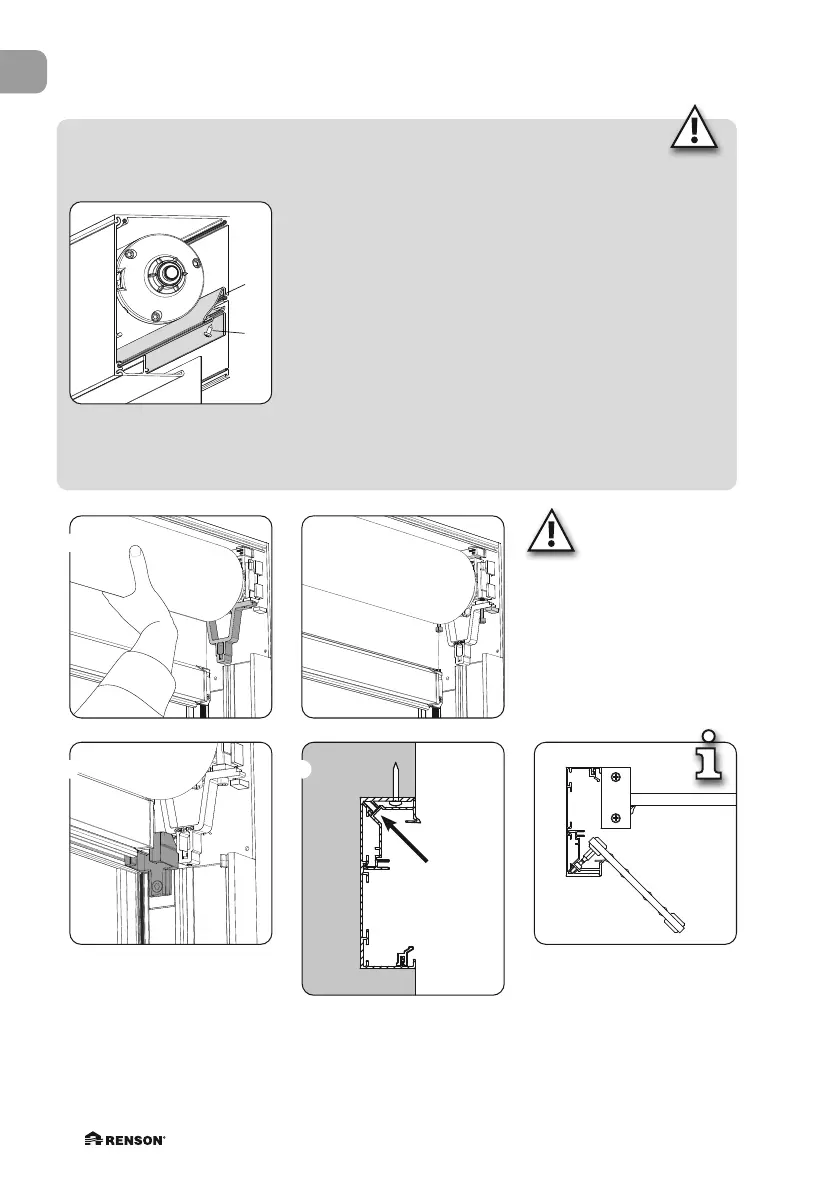

Achtung! Halten Sie
die Tuchsatz beim
erneuten Anbringen
in ihrer Position. Vergessen
Sie nicht die Endschiene
dabei zu unterstützen.
Befestigen Sie das U-Stück
wieder an seiner Position mit
einem Torx-Schlüssel T25.
Ziehen Sie die Schrauben
des U-Stücks an.
Bringen Sie die Tuchführungsprofile an:
1. Dieses Profil befindet sich hinter dem Tuch und ist über dem
Schraubkanal eingehakt.
Tipp: das Tuch teilweise abrollen, um das Tuchführungsprofil
über den Schraubenkanal zu haken.
Positionieren Sie das Tuchführungsprofil zentral im Kassette,
so dass es symmetrisch mit das festes Profil ausgerichtet
ist. Und stellen Sie sicher, dass das Profil über die gesamte
Länge über den Schraubenkanal passt.
2. Ziehen Sie die Schrauben unterhalb des Profils mit einem
Torx-Schlüssel T15 an.
Ziehen Sie anschließend kurz am Profil, um festzustellen, ob
es fest angebracht ist.
Achtung: Bei einem Detecto-Motor und für Screens mit einer Breite von 4 bis
6 Metern und einer Höhe von bis zu 2,8 Metern müssen Sie zusätzlich das
Tuchführungsprofil montieren.
Schrauben Sie das Führungs-
element (für die Seiten-
führungen) wieder seine
ursprüngliche Position.
Bei Anwendung für
eine Brüstung muss ein
Ratschenschlüssel für
die (De-)Montage des
Zwischenprofils der
Seitenführung verwendet
werden.
Drawn :
Date Saved :
Scale :
Size :
www.renson.eu - 8790 Ware gem (Belgium)
A3
Use. :
r0156048
R
Creating healthy spaces
Sheet :Description :
Part. nr. :
Doc. nr.:
State :
Mat. : Finish : Weight : Volume : Base part : Tol. :
tcosa
1 /1
19/10/2020
N/A
266136,617 cm³
Standard
1 : 4
This drawing is owne d by RENSON and may not be copied
or shown to third parties without written permission.
units in mm
Area :
-
Revision
-
- Klicken Sie das Zwischenpro-
fil der Seitenführung in den
festen Teil der Seitenführung.
- Drücken Sie beide Teile gut
an und schrauben Sie sie an
den vorgebohrten Positionen
fest.
➋
➌ ➍
1
2
