Anleitung CKR R320103679 (2009.09)
10.2.2 Endkopf Spannseite
austauschen (CKR 12-90,
15-110, 20-145, 25-200)
F Endköpfe werden als komplette
Baugruppen geliefert.
Stromversorgung unterbrechen!
F Bevor der Zahnriemen entspannt
wird, das Kapitel „Zahnriemen spannen“
beachten ! 11.

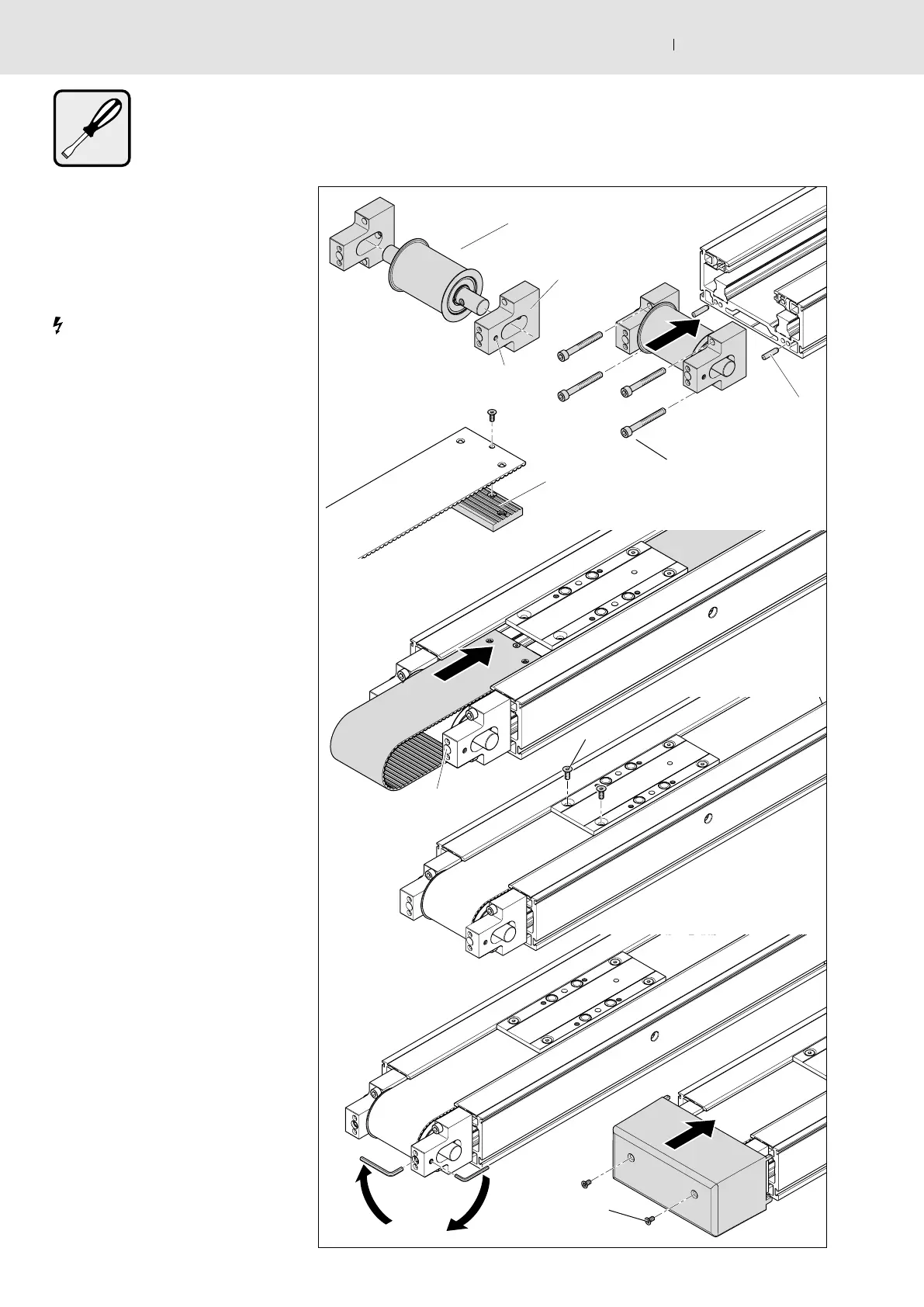

• Die Achse mit Riemenrad (7) in die
beiden Spannaufnahmen (1) stecken.
Dabei beachten, dass die seitlichen
Gewinde (2) außen liegen.
• Die Spannaufnahmen mit Zylinder-
stiften (3) ausrichten, bis zum An-
schlag auf den Hauptkörper schieben
und mit je zwei Zylinderschrauben (5)
anschrauben.
• Am Zahnriemen das zweite Klemm-
stück (4) befestigen.
• Den Zahnriemen um das Riemenrad
legen und in die Riemenführung
einschieben.
• Den Zahnriemen mit zwei Senk-
schrauben (6) am Tischteil befestigen.
• Durch die beiden Spanngewindestifte
(5) in den Spannaufnahmen wird der
Zahnriemen gespannt ! 11.
• Mit den seitlichen Gewindestiften die
Spanngewindestifte sichern.
• Abdeckung aufsetzen und mit zwei
Senkschrauben (7) fixieren.
• Bei CKR 25-200:
– Endkopf Spannseite aufschie-
ben und mit vier Senkschrauben
befestigen.
– Abdeckung ebenfalls mit vier Senk-
schrauben fixieren.
