Kamera inspekcyjna micro CA-100
139
2. Włożyć 4 nowe baterie alkaliczne AA (LR6),
zachowując właściwą biegunowość wska-
zywaną w komorze baterii. Wymieniać tyl-
ko w kompletach, aby zapobiec wycieku z
baterii.
3. Docisnąć zatrzaski i mocno wsunąć do
kamery inspekcyjnej. Uchwyt wsuwa się
tylko w jeden sposób. Nie robić tego na
siłę. Sprawdzić zamocowanie komory.
Montaż przewodu głowicy kamery
lub przewodów przedłużających
Aby korzystać z kamery inspekcyjnej micro
CA-100, przewód głowicy kamery musi być
podłączony do przenośnego monitora. Aby
podłączprzewód do monitora, należy do-
pilnować, aby wypustka i gniazdo (rysunek 5)
były prawidłowo ustawione. Po dopasowa-
niu docisnąć palcem karbowaną wypukłość,
aby zablokować złącze.

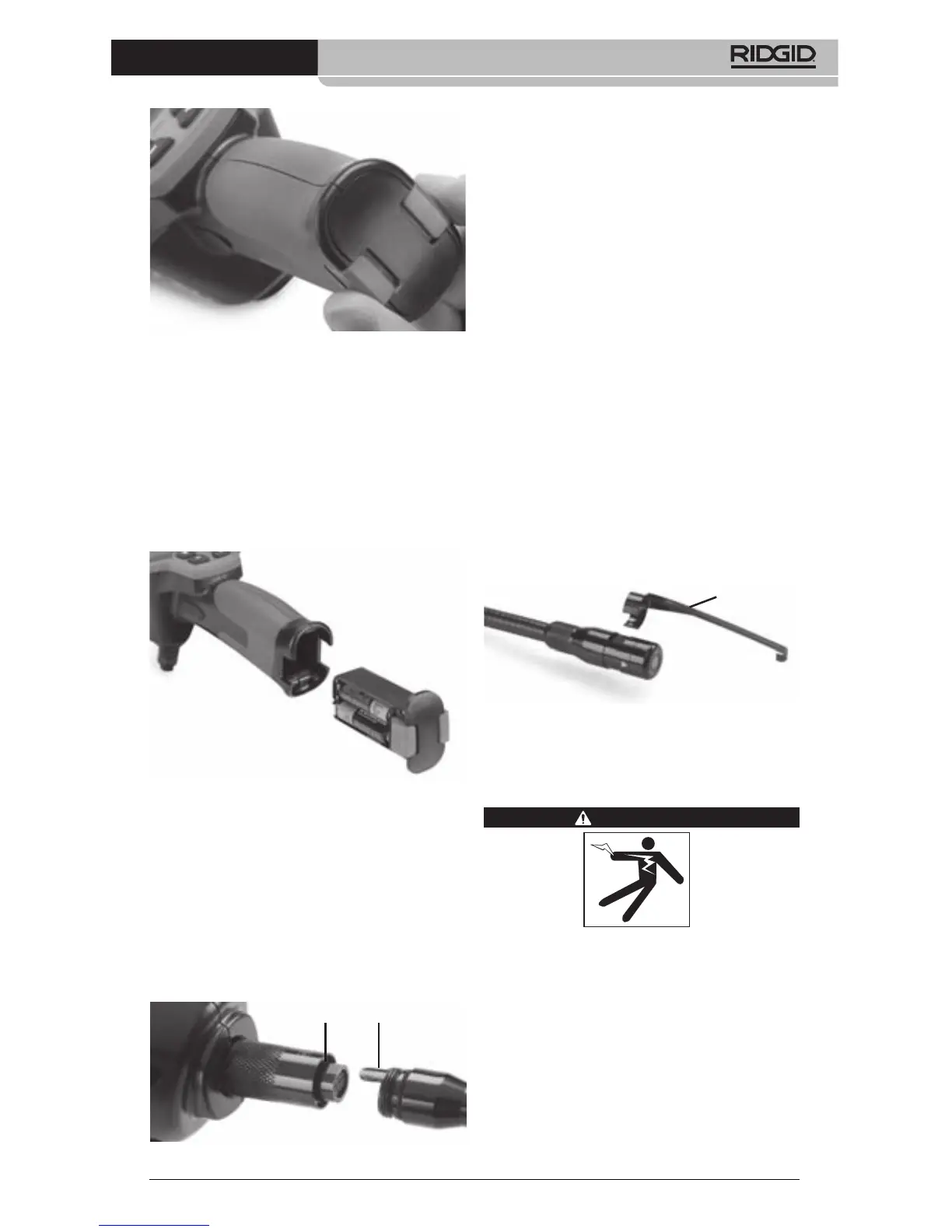

Rysunek 3 - Pokrywa komory baterii
Rysunek 4 – Komora baterii
Gniazdo Wypustka
Rysunek 5 - Podłączenie przewodu
Przedłużacze przewodu 0,9 m i 1,8 m służą do
zwiększenia długości przewodu do 9,1 m. Aby
zamontow przedłacz, należy najpierw
odłącz głowicę kamery od monitora przez
poluzowanie karbowanej wypukłości. Podłą-
czprzedłużacz do monitora jak opisano po-
wyżej (rysunek 5). Podłączyć końcówkę głowicy
kamery z wypustką do końcówki przedłacza
z gniazdem i docisnąć palcem karbowaną wy-
pukłość w celu zablokowania złącza.
Montaż wyposażenia
dodatkowego
Trzy dołączone elementy wyposażenia do-
datkowego (lusterko, haczyk i magnes) (rysu -
nek 1) montuje się do głowicy kamery w ten
sam sposób.
Aby zamontować, przytrzymać głowicę ka-
mery jak pokazano na rysunku 6. Ustawić pół-
okrągłą końcówkę z obejmą nad płaską czę-
ścią głowicy kamery jak pokazano na rysunku
6. Następnie obrócić o 1/4 obrotu, ramię
elementu wyposażenia dodatkowego wysu-
nie się jak pokazano na (rysunku 6).
Przegląd przed
rozpoczęciem pracy
OSTRZEŻENIE
Przed każdym użyciem należy sprawdzać
kamerę inspekcyjną i usunąć wszelkie pro-
blemy, aby zmniejszyć ryzyko poważnych
obrażeń na skutek porażenia prądem i in-
nych przyczyn oraz zapobiec uszkodzeniu
urządzenia.
1. Upewnić się, ze urządzenie jest wyłączo-
ne.
2. Wyjąć uchwyt baterii i dokonać przeglą-
du pod kątem oznak uszkodzenia. W ra-
zie potrzeby wymienić baterie. Nie y-
wać kamery inspekcyjnej, jeśli baterie
uszkodzone.
Rysunek 6
Wyposażenie
dodatkowe
