Inspekční kamera micro CA-100
151
Instalace kabelu zobrazovací
hlavice nebo prodlužovacích
kabelů
Chcete-li používat inspekční kameru micro
CA-100, musíte k jednotce displeje připojit
kabel zobrazovací hlavice. Při připojování
kabelu k jednotce displeje se přesvědčte, že
kolíček je správně vyrovnán proti drážce (Ob-
rázek 5). Potom prsty dotáhněte vroubkova-
ný knoflík a zajistěte spoj.
Kabel lze prodloužit až na 9 m pomocí pro-
dlužovacích kabelů o délce cca 90 cm a
1,8 m. Chcete-li nainstalovat prodloužení,
nejprve odpojte kabel hlavice kamery od
jednotky displeje povolením vroubkované-
ho knoflíku. Připojte prodloužení k jednotce
displeje výše popsaným způsobem (Obrázek
5). Připojte konec kabelu hlavice kamery s
kolíčkem k drážkovanému konci prodlouže-
ní a prsty dotáhněte vroubkovaný knoflík a
zajistěte spoj.
Instalace příslušenství
Všechna tři příslušenství, která jsou součástí
balení (zrcátko, háček a magnet) (Obrázek
1) se připojují k zobrazovací hlavici stejným
způsobem.
Při připojování uchopte zobrazovací hlavici
způsobem uvedeným na Obrázku 6. Přetáhně-
te polokruhový konec příslušenství přes plošky
na zobrazovací hlavici způsobem uvedeným
na Obrázku 6. Potom otočte příslušenství o

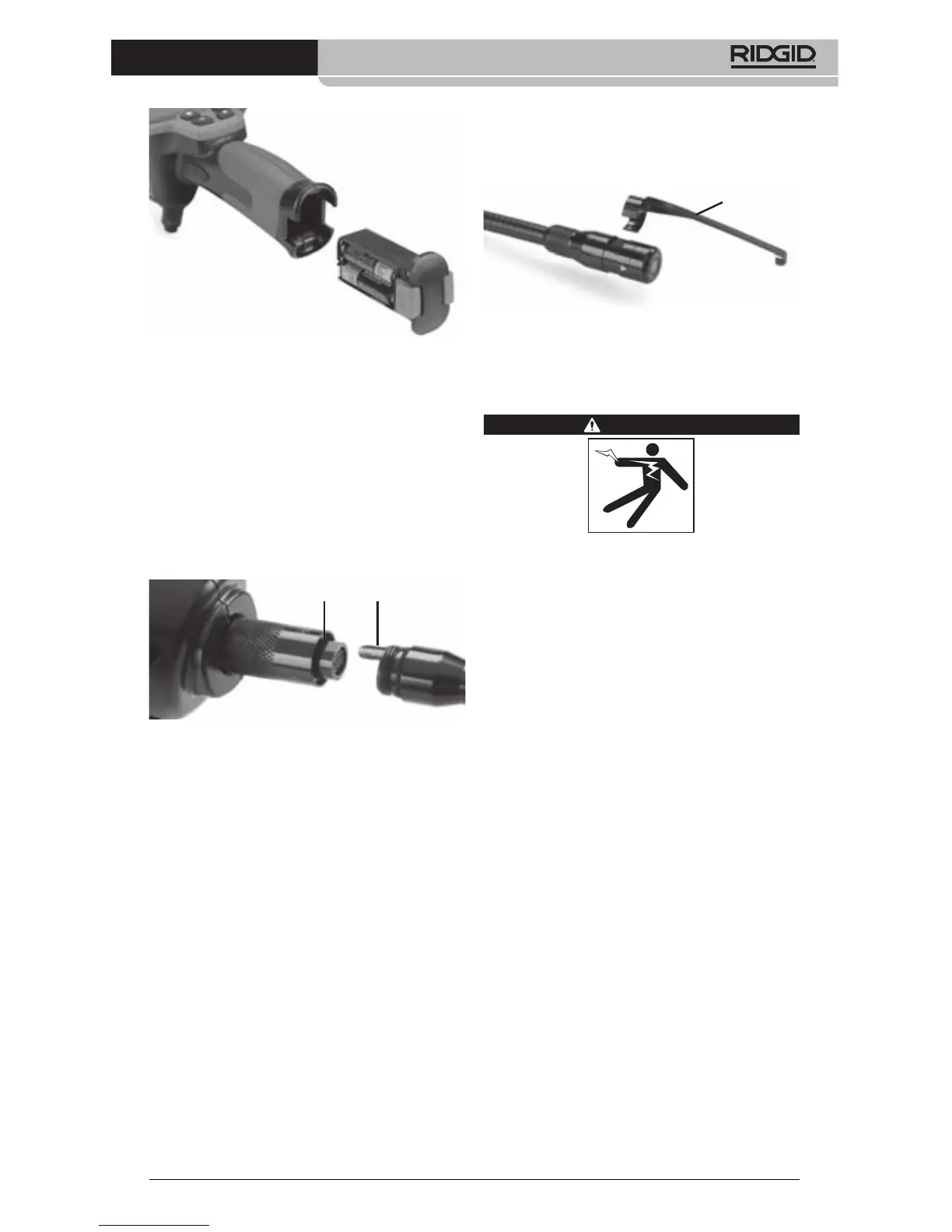

Obrázek 4 – Schránka na baterie
Drážka Kolíček
Obrázek 5 – Připojení kabelů
1/4 otáčky tak, aby dlouhé raménko příslu-
šenství vyčnívalo ven uvedeným způsobem
(Obrázek 6).
Kontrola před zahájením
práce
VÝSTRAHA
Před každým použitím inspekční kameru
zkontrolujte a vyřešte veškeré problémy,
abyste snížili nebezpečí vážného úrazu
elektrickým proudem či způsobeného jiný-
mi příčinami a zabránili poškození nástro-
je.
1. Zkontrolujte, že je nástroj vypnutý.
2. Vyjměte držák baterií a zkontrolujte, zda
nedošlo k poškození držáku či baterií. V
případě potřeby baterie vyměňte. Pokud
jsou baterie poškozené, inspekční kame-
ru nepoužívejte.
3. Očistěte přístroj od oleje, tuku nebo ne-
čistot. Usnadníte tak provádění prohlí-
dek a zabráníte tím vyklouznutí nástroje
z ruky.
4. Zkontrolujte, zda nejsou části inspekční
kamery micro CA-100 poškozené, opo-
třebované nebo zda nějaké části nechybí,
nejsou chybně vyrovnané nebo spojené,
nebo zda nenastal jakýkoliv jiný stav, kte-
rý může bránit normálnímu a bezpečné-
mu provozu.
5. Zkontrolujte, zda není orosený objektiv
kamery. Pokud dochází uvnitř objektivu
k orosení, kameru nepoužívejte, abyste
zabránili jejímu poškození. Před opětov-
ným použitím nechte vodu odpařit.
6. Zkontrolujte kabel po celé délce, zda není
prasklý nebo poškozený. Poškozeným
kabelem by mohla do zařízení vniknout
voda a zvýšilo by se nebezpečí úrazu
elektrickým proudem.
Příslušenství
Obrázek 6
