Câmara de Inspecção CA-100 micro
79
2. Instale quatro pilhas alcalinas AA novas
(LR6), respeitando a polaridade correcta
conforme indicado no compartimento
das pilhas. Substitua apenas todas as pi-
lhas em conjunto, para evitar derrames.
3. Aperte as molas e introduza firmemente
na câmara de inspecção. O suporte só
entrará numa direcção. Não force. Con-
firme se está bem seguro.
Instalação do Cabo da Cabeça
de Captação de Imagem ou dos
Cabos de Extensão
Para utilizar a Câmara de Inspecção CA-100
micro, o cabo da cabeça de captação de ima-
gem tem de estar ligado à unidade de ecrã
portátil. Para ligar o cabo à unidade de ecrã
portátil, assegure-se de que a saliência e a
ranhura (Figura 5) estão alinhadas correcta-
mente. Assim que estiverem alinhadas, se-
gure o botão serrilhado com os dedos para
manter a ligação no lugar.
Extensões de cabo de 90 cm e 1,80 mt estão
disponíveis para aumentar o comprimento
do cabo até cerca de 30’. Para instalar uma
extensão, primeiro remova o cabo da cabeça
de captação de imagem da unidade de ecrã
soltando o botão serrilhado. Ligue a exten-
são à unidade portátil, como descrito acima
(Figura 5). Ligue a extremidade com ranhura
do cabo da cabeça de captação de imagem
da câmara à extremidade com ranhura da
extensão e aperte o botão serrilhado com os
dedos para manter a ligação no lugar.

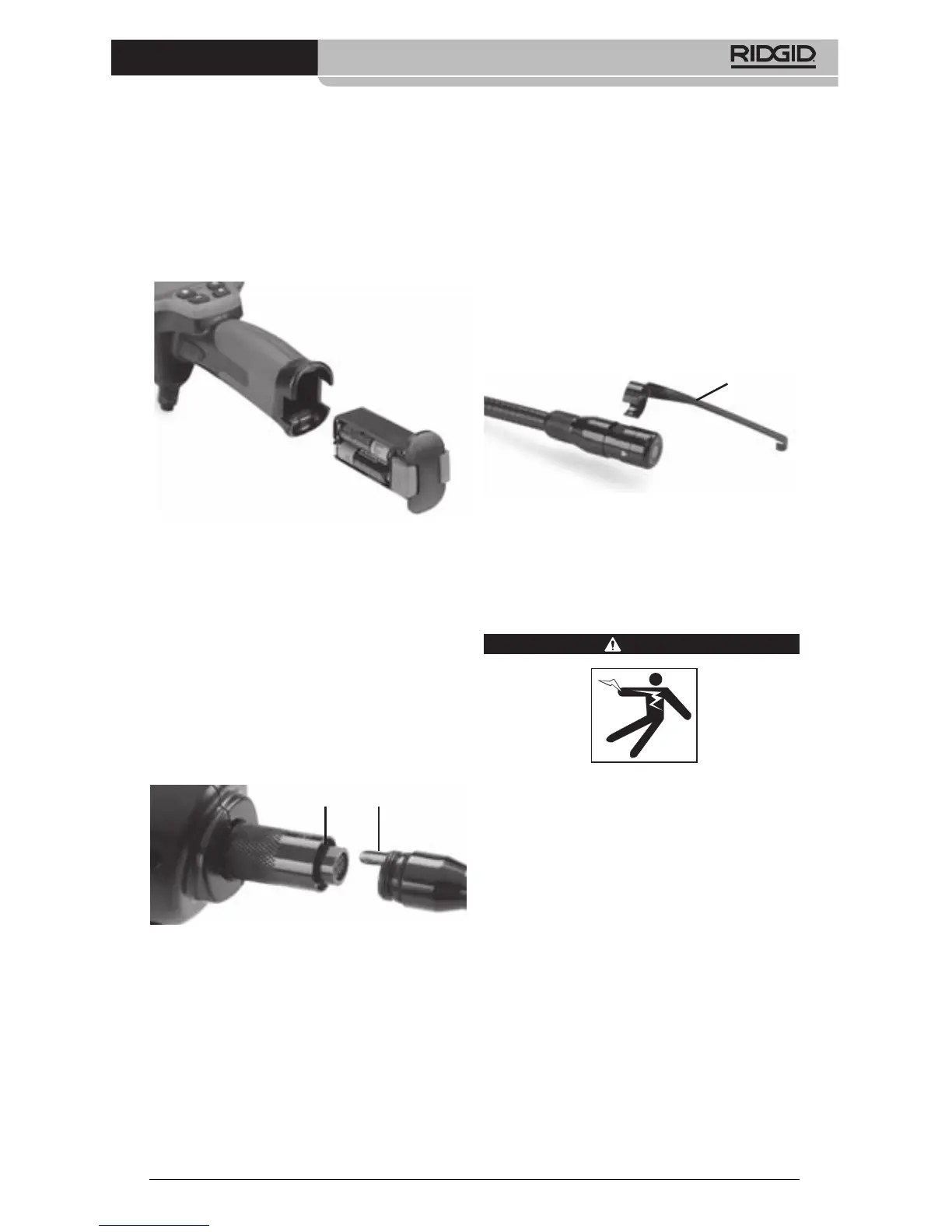

Figura 4 – Compartimento das Pilhas
Ranhura Saliência
Figura 5 – Ligações de Cabos
Instalação de Um Acessório
Os três acessórios incluídos (espelho, gancho
e íman) (Figura 1) ligam-se à cabeça de capta-
ção de imagem da mesma forma.
Para ligar, segure a cabeça de captação de
imagem como mostrado na Figura 6. Faça
deslizar a extremidade em semi-círculo do
acessório por cima das superfícies lisas da ca-
beça de captação de imagem, como mostra-
do na Figura 6. Em seguida, rode o acessório
1/4 de volta, para que o braço comprido do
acessório se projecte para fora, tal como mos-
trado na (Figura 6).
Inspecção Antes
da Colocação em
Funcionamento
AVISO
Antes de cada utilização, inspeccione a sua
câmara de inspecção e corrija quaisquer
problemas, para reduzir o risco de ferimen-
tos graves de choque eléctrico ou outras
causas, e para evitar danos na ferramenta.
1. Certifique-se de que a unidade está des-
ligada (OFF).
2. Retire o suporte das pilhas e inspeccione-o
e às pilhas de modo a detectar quaisquer
sinais de danos. Substitua as pilhas, se ne-
cessário. Não utilize a câmara de inspecção
se as pilhas estiverem danificadas.
3. Limpe qualquer óleo, massa lubrificante
ou sujidade existente no equipamento.
Isto ajuda à inspecção e a evitar que a fer-
ramenta escorregue da mão.
4. Inspeccione se a Câmara de Inspecção
CA-100 micro tem peças partidas, gastas,
em falta, desalinhadas ou coladas, ou qual-
Acessório
Figura 6
