2. Setzen Sie vier neue AA Alkaline-Batteri-
en (LR6) ein, beachten Sie dabei die Po-
larität, wie im Batteriefach angegeben.
Der Austausch des vollständigen Satzes
schütz vor eventuell auslaufenden Batte-
rien.
3. Drücken Sie die Clips zusammen und
schieben Sie den Halter fest in die Inspek-
tionskamera. Der Halter lässt sich nur in
einer bestimmten Richtung hineinschie-
ben. Keine Gewalt anwenden. Vergewis-
sern Sie sich, dass er fest verschlossen ist.
Montage von Kamerakopf oder
Verlängerungskabeln
Für den Betrieb der micro CA-100 Inspek-
tionskamera muss das Kabel des Kamera-
kopfs an die Display-Einheit angeschlossen
werden. Für den Anschluss des Kabels an
die Display-Einheit müssen Stift und Schlitz
(Abbildung 5) richtig zueinander ausgerichtet
sein. Dann den Rändelknopf handfest anzie-
hen, damit der Anschluss fest sitzt.
Mit Verlängerungskabeln von 90 bzw. 180 cm
Länge kann die Gesamtkabellänge bis auf
9 m vergrößert werden. Zum Anbringen eines
Verlängerungskabels ist zuerst das Kabel des
Kamerakopfs durch Lösen des Rändelknopfs
von der Display-Einheit zu lösen. Dann das
Verlängerungskabel wie oben beschrieben
an Display-Einheit anschließen (Abbildung
5). Das mit dem Stift versehene Ende des
Kamerakopfkabels in das mit dem entspre-
chenden Schlitz versehene Ende des Verlän-
gerungskabels einführen und den Anschluss
mit dem Rändelknopf handfest anziehen.
Einbau von Zubehör
Alle drei mitgelieferten Zubehörteile, (Spie-
gel, Haken und Magnet) (Abbildung 1) wer-
den auf die gleiche Weise am Kamerakopf
angebracht.
Zum Anschließen den Kamerakopf halten,
wie in Abbildung 6 gezeigt. Das halbkreis-
förmige Ende des Zubehörs über das flache
Ende des Kamerakopfs schieben, wie in Ab-
bildung 6 gezeigt. Dann das Zubehör um 1/4
Umdrehung drehen, sodass der lange Schen-
kel so liegt, wie in (Abbildung 6) gezeigt.

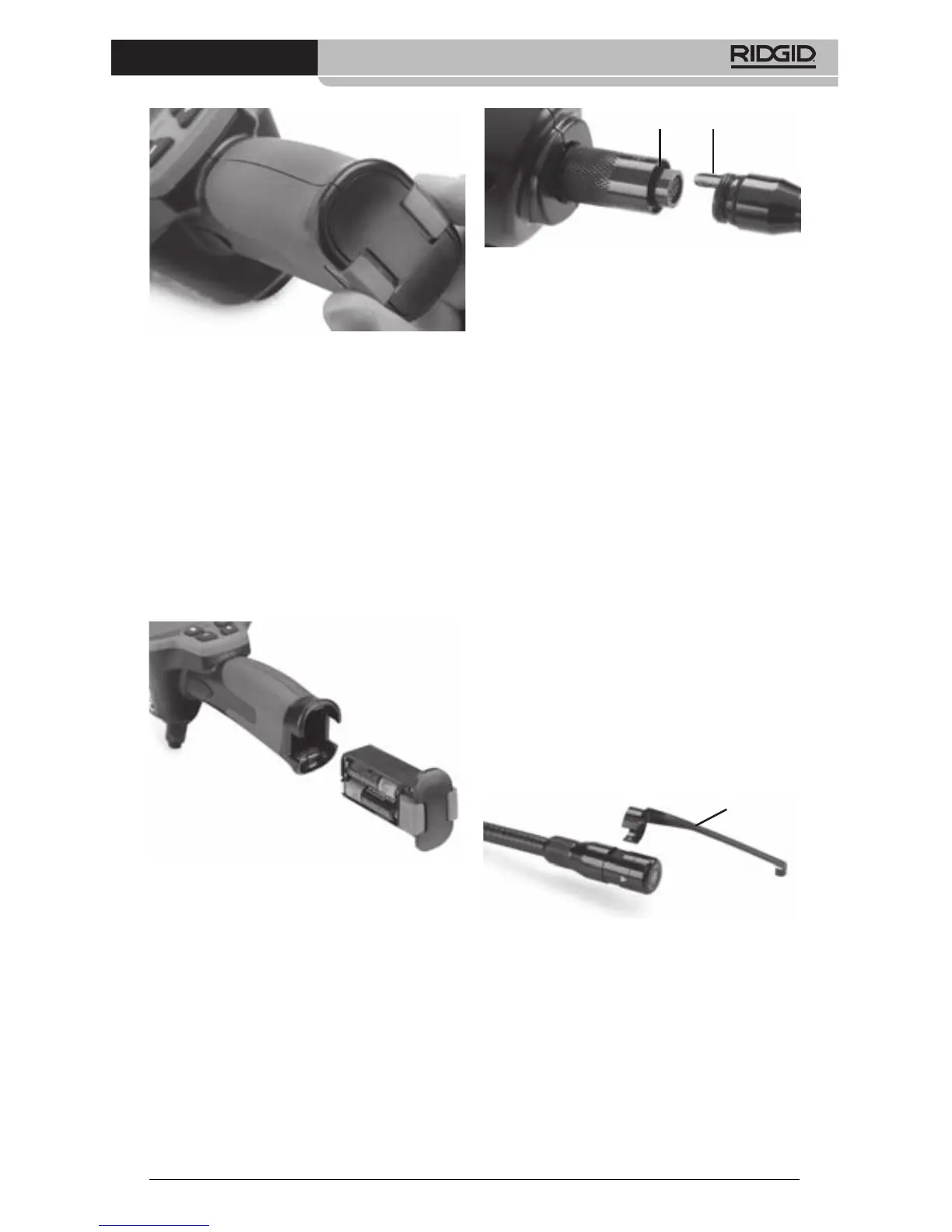

Abbildung 3 – Batteriefachabdeckung
Schlitz Stift
Abbildung 5 – Kabelanschlüsse
Zubehör
Abbildung 6
Abbildung 4 – Batteriefach
