111
HRVATSKI

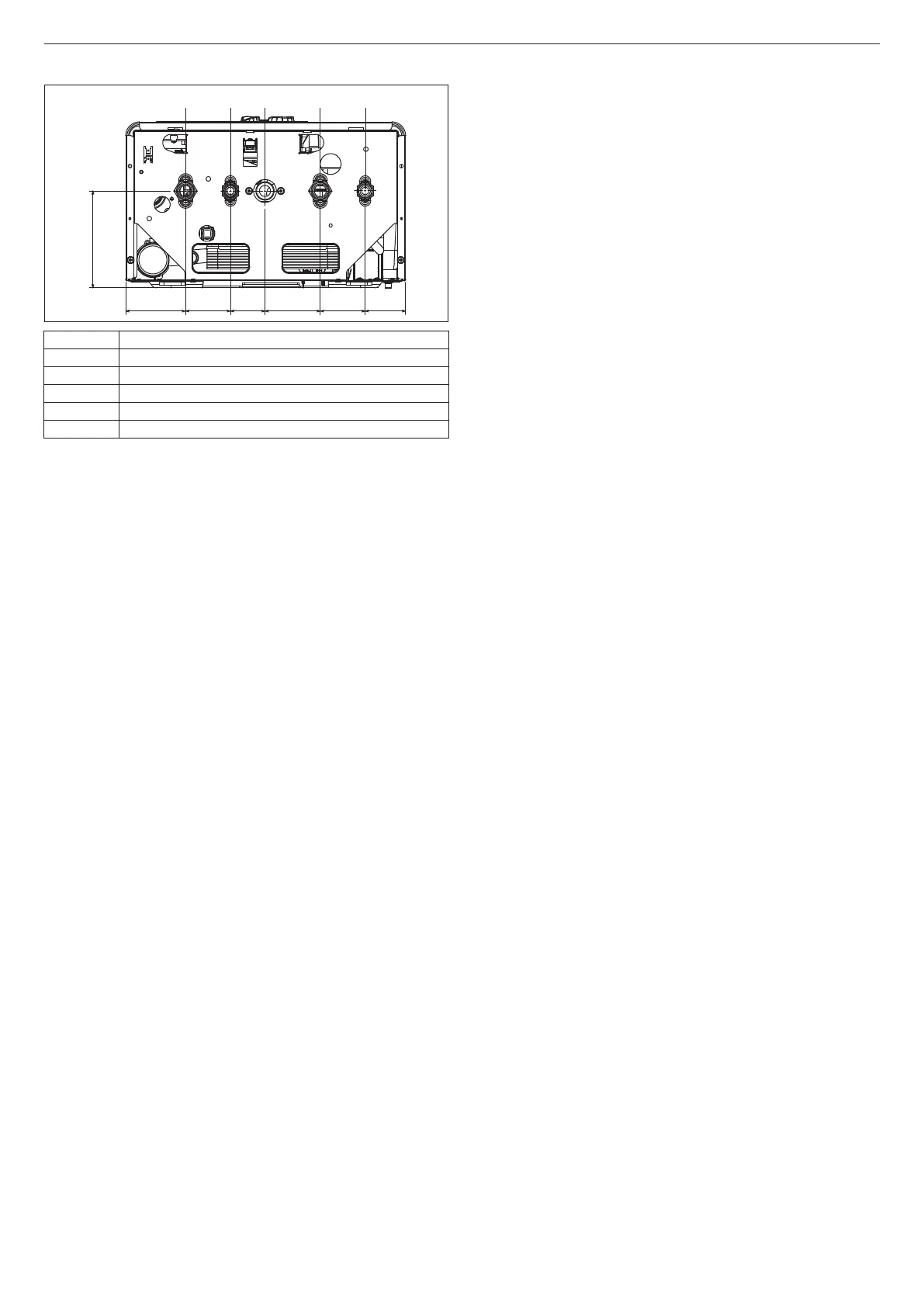

Hidraulički priključci
86,5
140
65 50 80 65
M AC G R AF
58,5
M Potis grijanja
AC Izlaz tople vode
G Plin
R Povrat grijanja
AF Ulaz hladne vode
SC Ispust kondenzata
Preporuča se spojiti kotao na instalacije postavljajući i ulazne ventile
za instalaciju grijanja uz ulazne ventile za sanitarnu vodu; u svezi
s tim je raspoloživ komplet ventila ta instalaciju grijanja i komplet
ventila za grijanje s filtrom.
9 Izbor i montaža komponenti sustava prepušta se montažeru koji
će djelovati u skladu s tehničkim načelima i važećim propisima.
Sakupljanje kondenzata (sl. 7)
Instalacija se mora napraviti takoda se izbjegne smrzavanje kon-
denzata u kotlu (npr. izoliranjem kotla). Savjetujemo postavljanje
odgovarajućeg polipropilenskog ispusnog kolektora (dostupan u
prodaji) na donji dio kotla - otvor Ø 42 - kao što se vidi na slici.
Namjestite savitljivu cijev za ispust kondenzata isporučenu s kotlom
i spojite je na kolektor (ili drugu spojnu napravu koju se može pregle-
dati), izbjegavajući stvaranje pregiba u kojima se kondenzat može
nakupljati i eventualno smrznuti.
Proizvođač nije odgovoran za eventualna oštećenja nastala uslijed
neispravnosti odvoda kondenzata ili smrzavanja kondenzata.
Spojna cijev za ispust kondenzata mora biti potpuno nepropusna i
zaštićena od smrzavanja na odgovarajući način.
Prije puštanja uređaja u rad provjerite odvodi li se kondenzat na
pravilan način.
2.5 - Postavljanje vanjske sonde (pribor)
Pravilan rad vanjskog osjetnika neophodan je za pravilan rad kon-
trole temperature.
Postavljanje i priključivanje vanjske sonde
Osjetnik se mora postaviti na vanjski zid zgrade koja se želi grijati,
pazeći na sljedeće navode:
Mora se postaviti na fasadu koja je najviše izložena vjetru, SJE-
VERNI ili SJEVEROZAPADNI zid, izbjegavajući izravnu sunčevu
svjetlost;
Mora se postaviti na otprilike 2/3 visine fasade;
Ne smije biti u blizini vrata, prozora, ispusta zraka ili postavljen na
dimnjak ili druge izvore topline.
Električno spajanje vanjske sonde treba izvesti pomoću bipolarnog
kabela presjeka 0,5 do 1 mm
2
(nije u dostavi), maksimalne duži-
ne 30 metara. Nije potrebno poštivati polaritet kabla koji spajate na
vanjski osjetnik. Na ovom kablu nemojte raditi spojeve; u slučaju da
to ne možete izbjeći, spojevi moraju biti nepropusni i zaštićeni na
odgovarajući način.
Eventualno provođenje spojnih kabela mora se odvojiti od napon-
skih kabela (230V izmjenične struje).
Pričvršćivanje vanjske sonde na zid (sl. 8)
Osjetnik se mora postaviti na ravni dio zida; u slučaju ukrasnih cigli
ili nepravilnog zida, potražite najravniji dio.
Odvijte gornji plastični zaštitni poklopac okrećući ga u smjeru su-
protnom od kazaljke na satu.
Pronađite dio na zidu na koji ćete pričvrstiti osjetnik i izbušite otvor
za zidnu utičnicu dimenzija 5x25.
Stavite utičnicu u otvor.
Izvadite karticu iz ležišta.
Pomoću isporučenih vijaka pričvrstite kutiju na zid.
Pričvrstite nosač i stegnite vijak.
Popustite maticu vodilice kabela, uvucite spojni kabel osjetnika i
spojite ga na električnu stezaljku.
Uputstva o električnom povezivanju vanjskog osjetnika i kotla potra-
žite u poglavlju "Električni spojevi".
9 Nemojte zaboraviti dobro zatvoriti vodilicu kabela kako kroz
otvor ne bi ušla vlaga iz zraka.
Ponovno stavite karticu u ležište.
Zatvorite gornji plastični zaštitni poklopac okrećući ga u smjeru
kazaljke na satu. Dobro stegnite vodilicu kabela.
2.6 - Električni spojevi
Kotlovi START CONDENS Kis izlaze iz tvornice potpuno ožičeni:
treba ih samo spojiti na električnu mrežu (služeći se dostavljenim
kabelom za napajanje) i opskrbiti sobnim termostatom (TA) i/ili sat-
nim programatorom, koji se spaja na za to namijenjene stezaljke.
Postavite glavni prekidač instalacije u položaj "ugašeno"
Odvijte pričvrsne vijke (A - sl. 9) plašta.
Pomaknite prema naprijed i zatim prema gore podnožje plašta
kako biste ga otkvačili s postolja.
Odvijte pričvrsni vijak (B - sl. 10) kontrolne ploče.
Okrenite kontrolnu ploču prema naprijed.
Odvijte pričvrsne vijke (C - sl. 11) kako biste pristupili rednoj ste-
zaljci.
9 Ulaz sobnog termostata je niskog sigurnosnog napona (suhi
kontakt).
9 U slučaju napajanja faza-faza, ispitivačem provjerite koja od dvi-
ju žica ima veći potencijal u odnosu na uzemljenje pa je spojite
na L; na isti način spojite preostalu žicu na N.
9 Kotao može raditi s napajanjem faza-nul vodič ili faza-faza.
9 Obvezno je:
primijeniti višepolni magnetsko-termički prekidač i linijsku ra-
stavnu sklopku, prema normama CEI-EN 60335-1 (otvaranje
kontakata najmanje 3,5 mm, III kategorija)
koristiti kabele presjeka ≥ 1,5 mm
2
i poštovati spoj L (faza) - N
(nul-vodič)
jakost prekidača treba biti primjerena električnoj snagi kotla,
pogledajte tehničke podatke kako biste provjerili električnu
snagu postavljenog modela
spojiti uređaj na učinkoviti sustav uzemljenja
zaštititi pristup strujnoj utičnici nakon postavljanja
0 Zabranjeno je korištenje cijevi za plin i vodu za uzemljenje ure-
đaja.
9 Proizvođač ne odgovara za eventualnu štetu prouzročenu nepo-
štovanjem gore navedenog u električnim shemama.
9 Instalater snosi odgovornost odgovarajućeg uzemljenja uređaja;
proizvođač ne odgovara za eventualna oštećenja nastala uslijed
neispravnog uzemljenja ili njegovog nepostojanja.
2.7 - Konfiguracija kotla
Na elektroničkoj tiskanoj pločici raspoloživ je niz premosnika (JPX)
koji omogućuju konfiguriranje kotla.
Kako biste pristupili tiskanoj pločici, postupite kako slijedi.
Postavite glavni prekidač instalacije u položaj "ugašeno"
Odvijte pričvrsne vijke (A - sl. 9) plašta.
Pomaknite prema naprijed i zatim prema gore podnožje plašta
kako biste ga otkvačili s postolja.
Odvijte pričvrsni vijak (B - sl. 10) kontrolne ploče.
Okrenite kontrolnu ploču prema naprijed.
Odvijte pričvrsne vijke (C - sl. 11) kako biste pristupili rednoj ste-
zaljci.
Premosnik JP7 (sl. 12)
Predodabir polja za podešavanje najpogodnije temperature grijanja
ovisno o vrsti sustava.
Premosnik nije umetnut: standardni sustav (40-80 °C).
Premosnik je umetnut: podni sustav (20-45 °C).
Kotao je u fazi proizvodnje konfiguriran za standardne instalacije.
