112

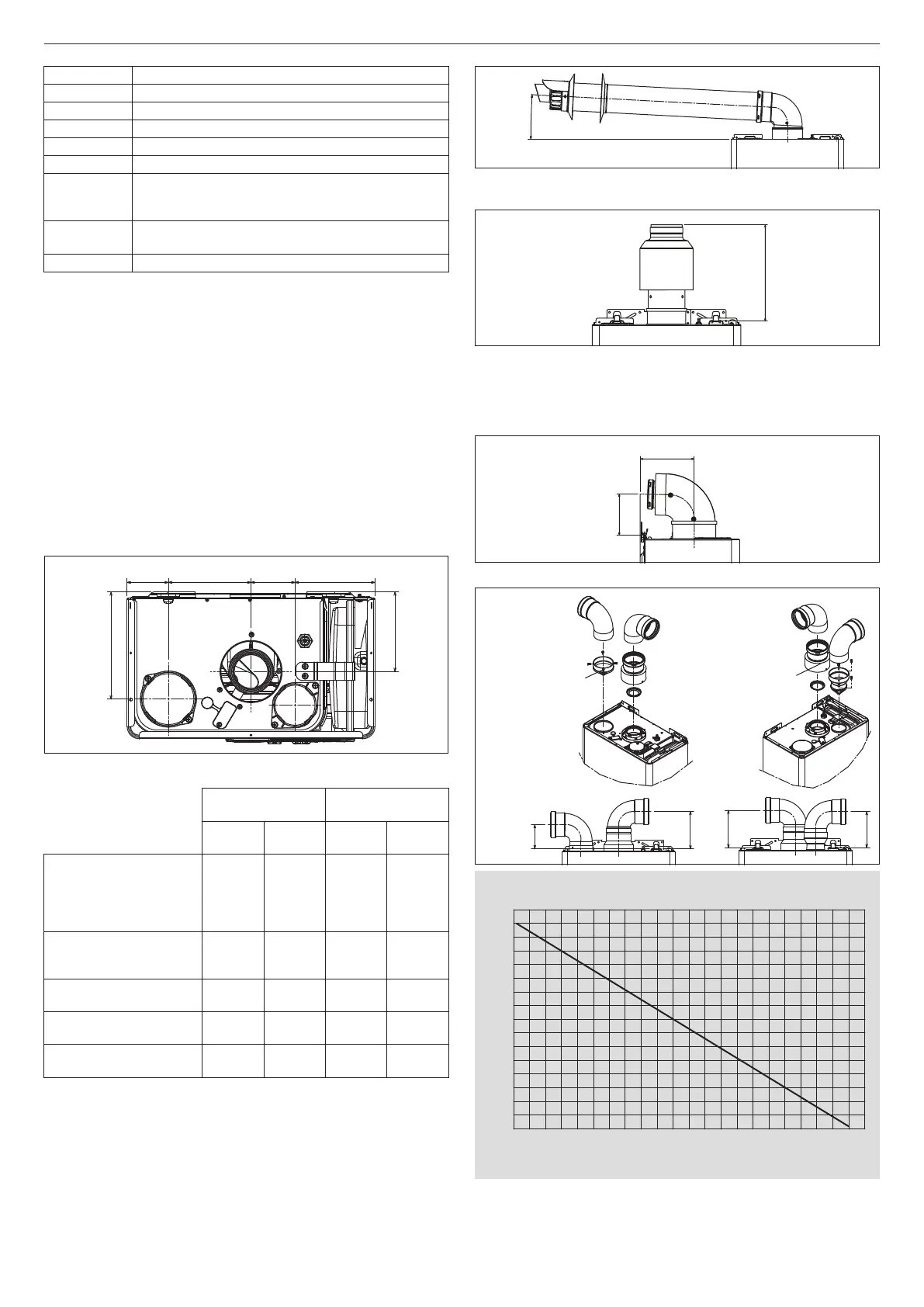

START CONDENS 25 - 29 Kis
Premosnik Opis
JP1 Baždarenje (Range Rated)
JP2 Resetiranje vremenskog programatora grijanja
JP3 Baždarenje (vidi odlomak "Podešavanja")
JP4 Birač apsolutnih termostata sanitarne funkcije
JP5 Nemojte rabiti
JP6 Osposobljavanje funkcije noćne kompenzacije i pumpe
u neprekidnom načinu rada (samo sa spojenom
vanjskom sondom)
JP7 Osposobljavanje upravljanja standardnim sustavima/
niskom temperaturom (vidi gore)
JP8 Nemojte rabiti
2.8 - Priključivanje plina
Spajanje kotlova START CONDENS Kis na napajanje plinom treba
izvesti poštujući važeće norme postavljanja.
Prije priključivanja provjerite:
• odgovara li vrsta plina onoj za koju je predviđen uređaj
• jesu li cijevi čiste.
9 Sustav napajanja plinom mora biti primjeren kapacitetu protoka
kotla i mora imati sve sigurnosne mehanizme i kontrolne napra-
ve propisane važećim normama. Savjetujemo primjenu filtra od-
govarajućih dimenzija.
9 Po završetku instaliranja provjerite jesu li napravljeni spojevi za-
brtvljeni.
2.9 - Ispust dimnih plinova i usis zrak za izgaranje
9 Maksimalna duljina kanala koji se odnose na dimovodnog susta-
va dostupan je u katalogu.
67,5 135 72 130,5
130
175
Tablica s dužinama usisnih/ispusnih vodova
Maksimalna
pravocrtna dužina
Pad tlaka
25 Kis 29 Kis
Koljeno
45°
Koljeno
90°
Vod za ispust dimnih
plinova Ø 80 mm
("prisilna otvorena"
instalacija; tip B23P-
B53P)
70 m 65 m 1 m 1,5 m
Koaksijalni vod
Ø 60-100 mm
(vodoravno)
5,85 m 4,85 m 1,3 m 1,6 m
Koaksijalni vod
Ø 60-100 mm (okomito)
6,85 m 5,85 m 1,3 m 1,6 m
Koaksijalni vod
Ø 80-125 mm
15,3 m 12,8 m 1 m 1,5 m
Dvostruki vod Ø 80 mm
45 + 45
m
40 + 40
m
1 m 1,5 m
9 Pod dužinom u ravnini podrazumijeva se dužina koja obuhvaća
prvo zaobljenje (priključak u kotlu), terminale i spojeve. Iznimka
je koaksijalni vod Ø 60-100 mm okomito, čija dužina u ravnini ne
obuhvaća zaobljenja.
9 Obavezna je uporaba specifičnih vodova.
9 Neizolirane cijevi za ispust dimnih plinova mogući su izvor
opasnosti.
9 Upotreba duže cijevi uzrokuje smanjenje snage kotla.
9 Predvidite nagib cijevi za ispust dimnih plinova od 3° prema
kotlu.
3°
Vod za ispust dimnih plinova Ø 80 mm ("prisilna otvorena"
instalacija; tip B23P-B53P)
262,5
Za ovu je konfiguraciju potrebno instalirati odgovarajući komplet
adaptera. Koaksijalne cijevi mogu se usmjeriti u smjeru koji najviše
odgovara instalaciji. Za postavljanje slijedite uputstva iz posebnog
kompleta za kondenzacijske kotlove.
Koaksijalni vodovi Ø 60-100 mm
130
100
Dvostruki vodovi Ø 80 mm
134
134
87
129
Komplet adaptera
za ulaz zraka
Ø 80 mm
Komplet adaptera
za ulaz zraka sa
Ø 60 mm na Ø 80 mm
Maksimalna dužina cijevi Ø 80 mm - 25 KIS
0
10
20
30
40
50
60
70
80
0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 105 110
Dužina usisnog voda (m)
Dužina ispusnog voda (m)
