START CONDENS 25 - 29 Kis
Sustav grijanja
• Zatvorite ventile cjevovoda toplinske instalacije
• Rukom popuštajte ventil za pražnjenje instalacije (C - sl. 13)
• Voda iz sustava se ispušta putem ispusnog kolektora - detalje po-
gledajte u odlomku o "Ispusni kolektor".
Sustav sanitarne vode
• Otvorite slavine za toplu i hladnu vodu te ispraznite najniže točke.
Uklanjanje zraka iz sustava grijanja i kotla (sl. 14)
• U fazi prije postavljanja ili u slučaju održavanja izvan programa,
preporučuje se da napravite sljedeće radnje:
• Ključem CH11 otvorite ventil za ručno odzračivanje koji se nalazi
iznad zračne komore. Na ventil spojite cjevčicu, isporučenu s ko-
tlom, kako biste mogli ispustiti vodu u posebnu posudu.
• Otvorite slavinu za ručno punjenje sustava na hidrauličkom sklopu
i pričekajte dok iz ventila ne počne izlaziti voda.
• Uključite električno napajanje kotla, a plinsku slavinu ostavite za-
tvorenu.
• Pokrenite zahtjev za toplinu putem sobnog termostata ili daljinske
komandne ploče tako da se troputni ventil namjesti u položaj za
grijanje.
• Pokrenite zahtjev za sanitarnu vodu tako da otvorite neku slavinu
(samo u slučaju protočnih kotlova; kod kotlova za samo grijanje
koji su spojeni na vanjski bojler, okrenite termostat bojlera) u tra-
janju od 30” svaku minutu tako da troputni ventil napravi desetak
ciklusa od grijanja do sanitarne vode i obrnuto (u tom će se sluča-
ju zbog nedostatka plina uključiti alarm kotla, zato ga resetirajte
svaki put kad do toga dođe).
• Nastavite s tim sve dok iz ventila za ručno odzračivanje ne počne
izlaziti samo voda i ne prestane protok zraka; tad zatvorite ventil
za ručno odzračivanje.
• Provjerite je li u instalaciji pravilan tlak (idealna vrijednost je 1 bar).
• Zatvorite slavinu za ručno punjenje sustava na hidrauličkom
sklopu.
• Otvorite plinsku slavinu i upalite kotao.
2.11 - Priprema za puštanje u rad
Prije paljenja i funkcionalnog ispitivanja kotla START CONDENS Kis
neophodno je da:
• kontrolirate jesu li slavine za gorivo i za vodu za napajanje susta-
va otvorene (sl. 15)
• kontrolirate odgovaraju li vrsta plina i tlak napajanja onima za koje
je kotao predviđen
• provjerite je li kapica na ventilu za ispuštanje otvorena
• kontrolirate je li tlak hidrauličkog kruga, koji se prikazuje na zaslo-
nu, između 1 i 1,5 bar na hladno te je li sustav odzračen
• kontrolirate je li predtlak ekspanzijske posude prikladan (pogledaj-
te u tablici s tehničkim podacima)
• kontrolirajte jesu li električni priključci ispravno izvedeni
• kontrolirajte jesu li vodovi za ispust proizvoda izgaranja i usisa
zraka za izgaranje izvedeni na odgovarajući način
• kontrolirajte okreće li se cirkulacijska crpka slobodno jer ostaci i/
ili naslage mogu onemogućiti slobodno okretanje, posebno nakon
duljih razdoblja nekorištenja.
9 Prije popuštanja ili skidanja čepa za zatvaranje cirkulacijske crp-
ke zaštitite električne naprave koje se nalaze ispod od eventual-
nog izlijevanja vode.
2.12 - Kontrola prije puštanja u rad

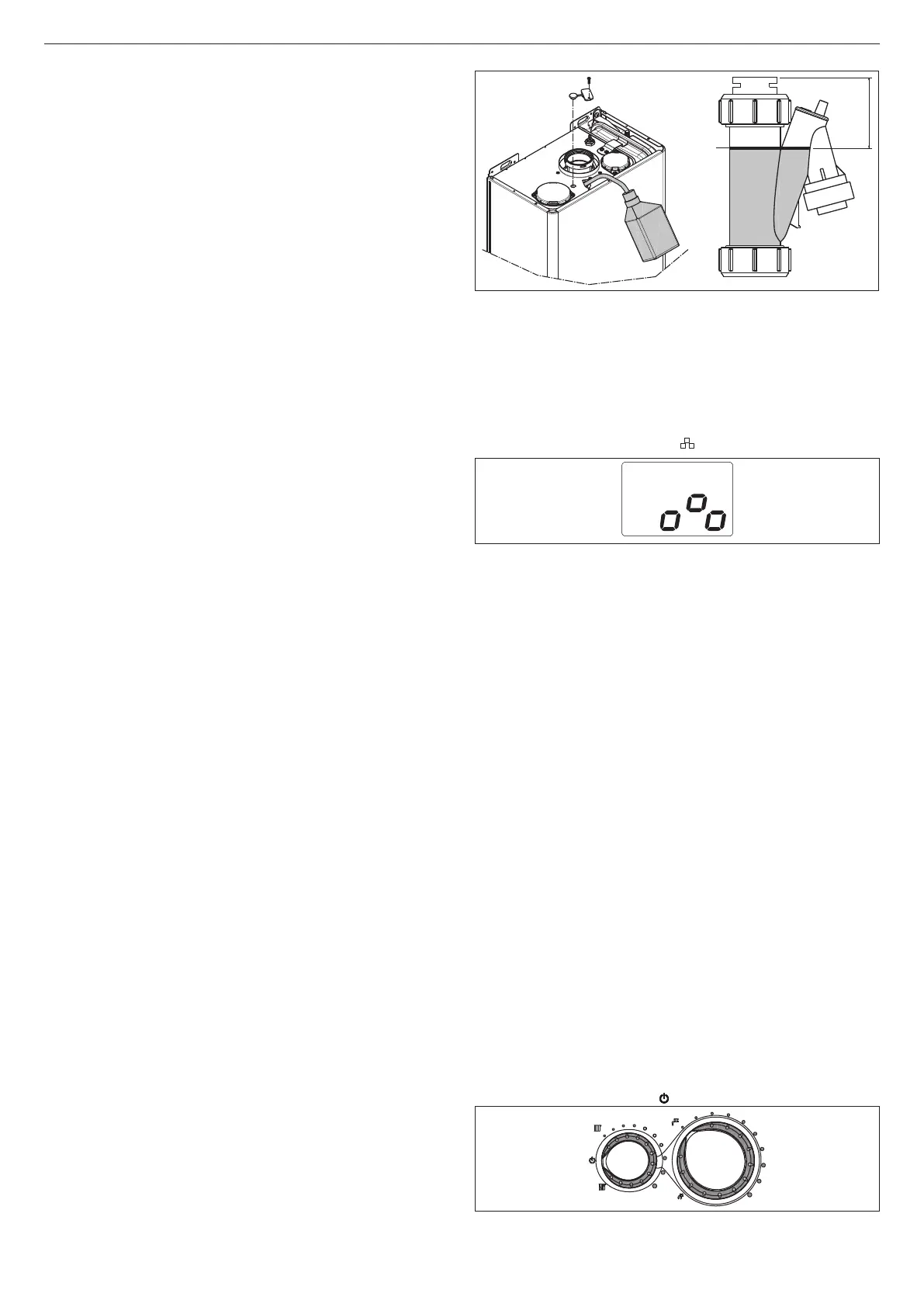

9 Prilikom prvog paljenja kotla ili u slučaju održavanja, a prije
puštanja uređaja u rad, neophodno je napuniti sifon vodom
i pobrinuti se da se pražnjenje kondenzata odvija na pravilan
način.Pobrinite se za punjenje sifona za sakupljanje kondenzata
ulijevanjem otprilike jedne (1) litre vode u ventil za analizu
zapaljivosti kotla dok je kotao ugašen i provjerite:
• plutanje sigurnosnog zapora
• ispravno strujanje vode prema dolje iz ispusne cijevi na izlazu
kotla
• brtvu spojnog voda za ispust kondenzata
Ispravnim radom strujnog kruga za ispust kondenzata (sifona
i vodova) jamči se da razina kondenzata neće premašiti najveću
razinu.
Namjena je preventivnog punjenja sifona i prisutnosti sigurnosnog
zapora u unutrašnjosti sifona sprječavanje ispuštanja zapaljivih
plinova u okolinu.
Ponovite ovu radnju tijekom intervencija redovnog i izvanrednog
održavanja.
~ 50 mm
• Podesite sobni termostat na željenu temperaturu (~20 °C) ili ako
je sustav opremljen kronotermostatom ili satnim programatorom
koji je "aktiviran" i podešen (~20 °C)
• Pri svakom električnom napajanju na zaslonu se pojavljuje niz in-
formacija, među kojima i vrijednost brojila sonde dimnih plinova
(-C- XX - vidi odlomak "Zaslon i kôdovi grešaka" - greška A 09),
nakon toga kotao počinje obavljati automatski ciklus odzračivanja
u trajanju od otprilike 2 minute.
• Na zaslonu se prikazuje simbol .
Kako biste prekinuli automatski ciklus odzračivanja, postupite kako
slijedi.
• Pristupite elektroničkoj tiskanoj pločici tako da skinete plašt, okre-
nete kontrolnu ploču prema sebi i otvorite poklopac redne stezalj-
ke (sl. 16).
Nakon toga:
• isporučenim odvijačem pritisnite tipku CO (sl. 16).
9 Električni dijelovi pod naponom.
Za paljenje kotla potrebno je napraviti slijedeće:
• Uključite električno napajanje kotla
• otvoriti plinsku slavinu kako bi se omogućio protok goriva;
• Podesite sobni termostat na željenu temperaturu (~20 °C)
• okrenuti birač funkcija u željeni položaj.
2.13 - Provjere tijekom i nakon puštanja u rad
Nakon puštanja u rad provjerite obavlja li kotao START CONDENS Kis
pravilno postupke pokretanja i naknadnog isključivanja putem:
• birača funkcija
• baždarenja birača temperature vode za grijanje i birača tempera-
ture sanitarne vode
• tražene okolne temperature (pomicanjem sobnog termostata ili
satnog programatora)
Provjerite rad u sanitarnoj funkciji otvarajući slavinu za toplu vodu s
biračem funkcija i u ljetnom i u zimskom načinu s predzagrijavanjem.
Provjerite potpuno zaustavljanje kotla namještajući glavni prekidač
sustava na "isključeno".
Nakon nekoliko minuta neprekidnog rada koji se postiže namješta-
njem glavnog prekidača sustava na "uključeno", a birača funkcija na
ljeto te držanjem otvorene slavine za sanitarnu vodu, veziva i ostaci
od tvorničke obrade će ispariti i bit će moguće izvršiti:
• kontrolu tlaka plina za napajanje;
• kontrolu izgaranja.
Kontrola tlaka plina za napajanje
• Pomaknite birač funkcija na kako biste isključili kotao.
• Odvijte pričvrsne vijke (A - sl. 9) plašta.
• Pomaknite prema naprijed i zatim prema gore podnožje plašta
kako biste ga otkačili s postolja.
