115
HRVATSKI
• Odvijte pričvrsni vijak (B - sl. 10) kontrolne ploče.
• Okrenite kontrolnu ploču prema naprijed.
• Odvijte za otprilike dva okretaja vijak na priključku za mjerenje tla-
ka uzvodno od plinskog ventila (C - sl. 17) pa spojite manometar.
• Uključite električno napajanje kotla namještanjem glavnog preki-
dača sustava na "uključeno".
• Pomaknite birač funkcija na ljeto.
• Okrenite birač temperature sanitarne vode na maksimalno.
• Otvorite slavinu za toplu vodu do maksimalnog kapaciteta protoka.
• Provjerite - s plamenikom na maksimalnoj snazi - je li tlak plina
između minimalne i nazivne vrijednosti tlaka napajanja, koje se
navode u tablici za razne vrste plinova.
• Zatvorite slavinu tople vode.
• Odspojite manometar i ponovno navijte vijak na priključku za mje-
renje tlaka, uzvodno od plinskog ventila.
Kontrola izgaranja
Za analizu izgaranja postupite na slijedeći način:
• Namjestite glavni prekidač sustava na isključeno.
• Odvijte pričvrsne vijke (A - sl. 9) plašta.
• Pomaknite prema naprijed i zatim prema gore podnožje plašta
kako biste ga otkačili s postolja.
• Odvijte pričvrsni vijak (B - sl. 10) kontrolne ploče.
• Okrenite kontrolnu ploču prema sebi.
• Odvijte pričvrsne vijke (C - sl. 11) kako biste pristupili rednoj ste-
zaljci.
• Isporučenim odvijačem jednom pritisnite tipku "CO" (sl. 16).
9 Električni dijelovi pod naponom.
• Pričekajte paljenje plamenika. Na zaslonu se prikazuje "ACO"; ko-
tao radi na maksimalnoj snazi grijanja.
• Izvadite vijak i skinite poklopčić sa zračne komore.
• Uvucite adapter sonde za analizu, koji se nalazi u vrećici s doku-
mentacijom, u otvor predviđen za analizu izgaranja.
• Uvucite sondu za analizu dimnih plinova unutar adaptera.
• Provjerite odgovaraju li vrijednosti CO
2
onima koje se navode u
tablici za razne vrste plinova; ako se prikazuje drukčija vrijednost,
izvršite izmjenu kao što se navodi u poglavlju "Baždarenje plin-
skog ventila".
• Napravite provjeru izgaranja.
Nakon toga:
• Izvadite sonde za analizu dimnih plinova i zatvorite otvore za ana-
lizu izgaranja odgovarajućim vijkom.
• Zatvorite kontrolnu ploču i ponovno namjestite plašt.
9 Sondu za analizu dimnih plinova morate uvući sve dok se ne
uglavi.
9 I u fazi analize izgaranja ostaje omogućena funkcija gašenja ko-
tla kada temperatura vode dostigne maksimalno ograničenje od
otprilike 90 °C.
Po završetku provjera:
• Namjestite birač funkcija ovisno o željenom načinu rada.
• Podesite birače (2 i 3) ovisno o potrebama korisnika.
9 Kotlovi START CONDENS Kis se opremaju za rad na metan
(G20) i već su tvornički podešeni kako se navodi na nazivnoj
pločici, zato ne zahtijevaju nikakvo baždarenje.
9 Sve kontrole treba vršiti isključivo servisna služba.
2.14 - Podešavanje termoregulacije
Termoregulacija radi samo kada je spojena vanjska sonda, stoga
nakon postavljanja treba spojiti vanjsku sondu (pribor na zahtjev) na
odgovarajuće priključke predviđene na rednoj stezaljci kotla. U tom
se slučaju omogućuje funkcija TERMOREGULACIJE.
Izbor krivulje kompenzacije
Krivulja kompenzacije grijanja predviđa održavanje teorijske tempe-
rature od 20 °C u prostoriji za vanjske temperature između +20 °C
i –20 °C. Odabir krivulje ovisi o minimalnoj planiranoj vanjskoj tem-
peraturi (te stoga o geografskom položaju) i o planiranoj temperaturi
potisa (te stoga o vrsti instalacije), a pažljivo ju izračunava instalater
prema sljedećoj formuli:
KT =
T. planirani potis - Tshift
20 - Minimalna vanjska projektna T
Tshift = 30 °C standardni sustavi
25 °C podni sustavi
Ako je rezultat izračuna vrijednost između dvije krivulje, preporučuje
se odabir krivulje kompenzacije koja je bliža dobivenoj vrijednosti.
Primjer: ako je dobivena vrijednost 1,3 izračun se nalazi između kri-
vulje 1 i krivulje 1,5. U tom slučaju odaberite bližu krivulju odnosno
1.5. KT trebate odabrati pomoću trimera P3 koji se nalazi na tiskanoj
pločici (vidi višežičanu električnu shemu).
Kako pristupiti trimeru P3
• Skinite plašt.
• Odvijte pričvrsni vijak kontrolne ploče.
• Okrenite kontrolnu ploču prema sebi.
• Odvijte pričvrsne vijke poklopčića redne stezaljke.
• Otkačite poklopac tiskane pločice.
9 Električni dijelovi pod naponom.
Podesive vrijednosti KT su sljedeće:
• standardni sustav: 1,0-1,5-2,0-2,5-3,0
• podni sustav 0,2-0,4-0,6-0,8
• i prikazivat će se na zaslonu u trajanju od otprilike 3 sekunde na-
kon okretanja trimera P3.
Vrsta zahtjeva za toplinu
Ako je na kotao spojen sobni termostat (PREMOSNIK JP6 nije
umetnut)
Zahtjev za toplinom šalje se zatvaranjem kontakta termostata tem-
perature u prostoriji, a otvaranjem kontakta određuje se gašenje.
Kotao automatski izračunava temperaturu potisa, međutim korisnik
može biti u interakciji s kotlom. Ako na sučelju bude htio izmijeniti
GRIJANJE, neće imati na raspolaganju RADNU TOČKU GRIJANJA
nego vrijednost koju će po želji moći prilagoditi između 15 i 25 °C.
Promjena ove vrijednosti neće izravno promijeniti temperaturu poti-
sa, nego djeluje na izračun koji automatski određuje vrijednost tem-
perature mijenjajući u sustavu referentnu temperaturu (0 = 20 °C).
Ako je na kotao spojen satni programator (PREMOSNIK JP6 je
umetnut)
Sa zatvorenim kontaktom osjetnik potisa šalje zahtjev za toplinom,
na osnovu vanjske temperature, kako bi dobio nazivnu temperaturu
u prostoriji po razini DAN (20 °C). Otvaranje kontakta ne izaziva is-
ključivanje, nego snižavanje (paralelno pomicanje) klimatske krivulje
po razini NOĆ (16 °C). Na taj način se aktivira noćna funkcija. Kotao
automatski izračunava temperaturu potisa, međutim korisnik može
biti u interakciji s kotlom.
Ako na sučelju bude htio izmijeniti GRIJANJE, neće imati na raspo-
laganju RADNU TOČKU GRIJANJA nego vrijednost koju će po želji
moći prilagoditi između 15 i 25 °C. Promjena ove vrijednosti neće
izravno promijeniti temperaturu potisa, nego djeluje na izračun koji
automatski određuje vrijednost temperature mijenjajući u sustavu
referentnu temperaturu (0 = 20 °C, za razinu DAN; 16 °C za razinu
NOĆ).
Ostaje na snazi činjenica da instalater može odabrati drukčije krivu-
lje na temelju vlastitog iskustva.

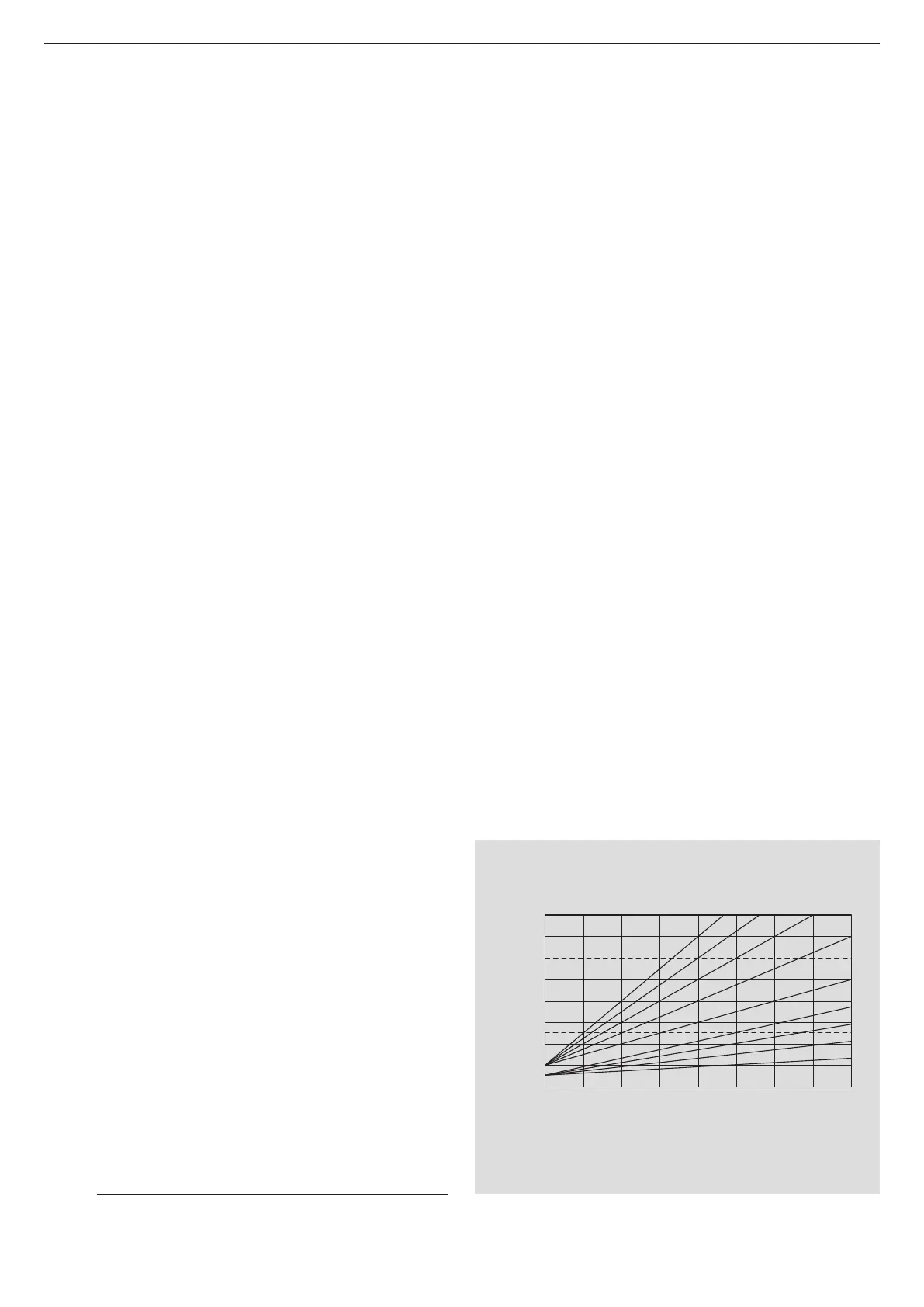

Krivulje termoregulacije
Zaslon prikazuje vrijednost krivulje pomnoženu s 10 (npr. 3,0
= 30).
CURVE DI TERMOREGOLAZIONE
Temperatura esterna (˚C)
Temperatura di mandata (˚C)
20
30
40
50
60
70
80
90
100
-20
0,
0,
0,
0,
1,0
1,5
T80
T45
-15-10-505101520
Vanjska temperatura (°C)
Temperatura potisa (°C)
T80 - Maksimalna temperatura radne točke grijanja standardnih
sustava (premosnik pol. 1 nije umetnut).
T45 - Maksimalna temperatura radne točke grijanja podnih su-
stava (premosnik pol. 1 je umetnut).
