52
START CONDENS 25 - 29 Kis
• Posicionar o gabarito de cartão na parede com a ajuda de um
nível de bolha: verificar o correto plano horizontal e a planaridade
da superfície de apoio da caldeira; se for necessário, proporcio-
nar um calço
• Traçar os pontos de fixação
• Posicione a placa de suporte da caldeira na parede e fixe-a com
âncoras adequadas
• Enganchar a caldeira (fig. 6).

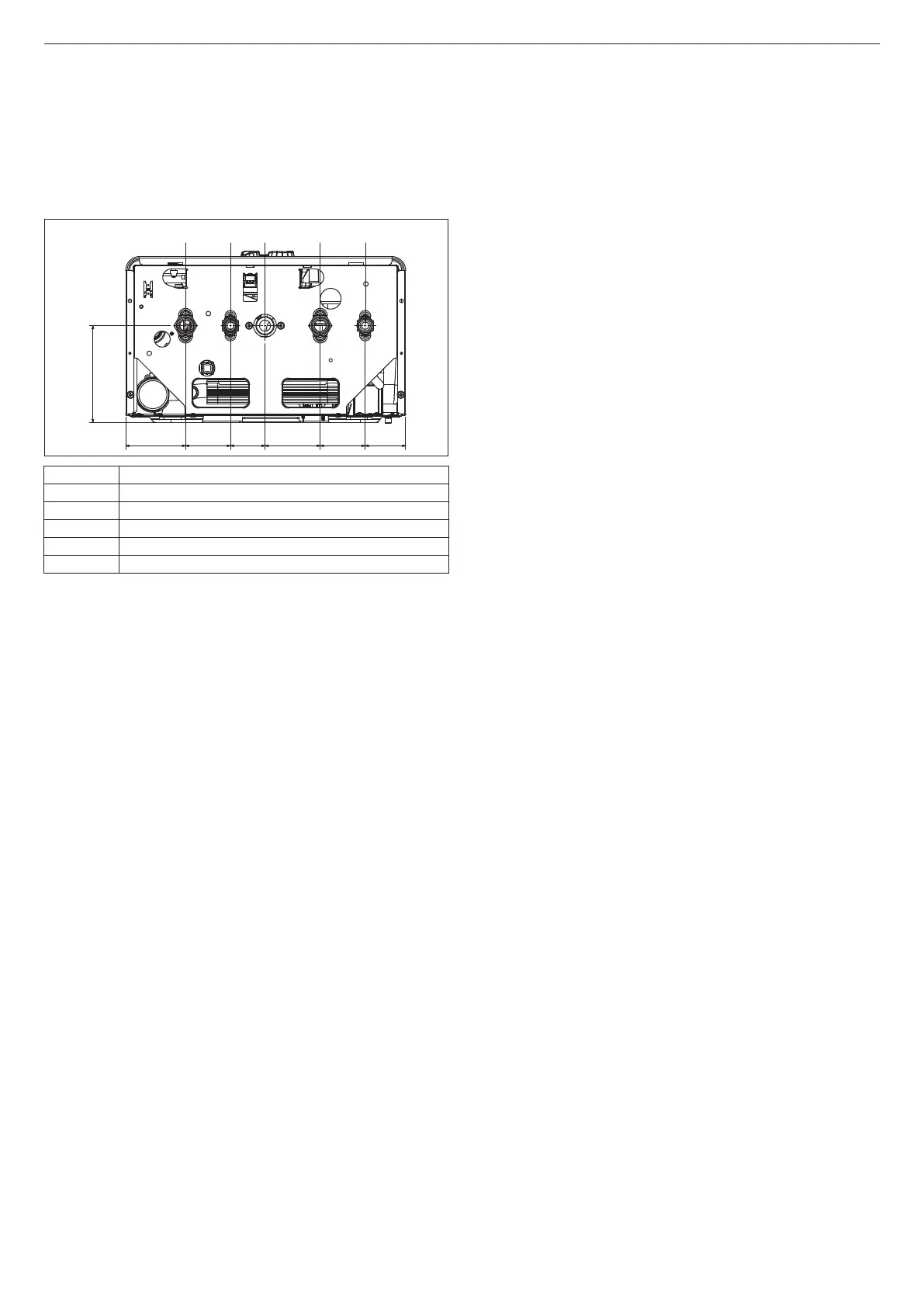

Ligações hidráulicas
86,5
140
65 50 80 65
M AC G R AF
58,5
M Descarga de aquecimento
AC Saída da água quente
G Gás
R Retorno aquecimento
AF Entrada de água fria
SC Descarga de condensação
Recomenda-se conectar a caldeira às instalações inserindo, além
da torneira de interceptação de água sanitária, também as torneiras
de interceptação para a instalação de aquecimento; para esse fim,
está disponível o kit de torneiras da instalação de aquecimento e o
kit de torneiras do aquecimento com filtro.
9 A escolha e a instalação dos componentes do sistema são so-
licitadas ao instalador, que deverá operar de acordo com as re-
gras da boa técnica e respeitando a Legislação vigente.
Recolha de condensação (fig. 7)
A instalação deve ser realizada de modo a evitar o congelamento
da condensação produzida pela caldeira (por ex. isolando-a). Re-
comenda-se a instalação de um coletor de descarga específico de
material polipropileno, a adquirir no comércio, na parte inferior da
caldeira - furo Ø 42 - como indicado na figura.
Posicionar o tubo flexível de descarga da condensação fornecido
com a caldeira, ligando-o ao coletor (ou outro dispositivo de cone-
xão inspecionável) evitando criar dobras onde a condensação pos-
sa estagnar-se e eventualmente congelar.
O fabricante não é responsável por eventuais danos causados pela
falta de condução da condensação ou por congelamento dela.
A linha de conexão da descarga deve ser seguramente estanque e
adequadamente protegida dos riscos de congelamento.
Antes da colocação em serviço do aparelho, assegurar-se que a
condensação possa ser evacuada correctamente.
2.5 - Instalação da sonda externa (acessório)
O funcionamento correcto da sonda externa é fundamental para o
bom funcionamento do controlo climático.
Instalação e ligação da sonda externa
A sonda deve ser instalada em uma parede externa do edifício que se
quer aquecer tendo o cuidado de respeitar as seguintes indicações:
• Deve ser montada na parte mais frequentemente exposta ao ven-
to, parede colocada a NORTE ou NORDESTE, evitando a radia-
ção direta dos raios solares;
• Deve ser montada e cerca de 2/3 da altura da parede;
• Não deve ficar próxima a portas, janelas, descargas de conduta
de ar ou atrás de chaminés ou outras fontes de calor.
A ligação elétrica à sonda externa deve ser realizada com um cabo
bipolar com seção de 0,5 a 1 mm
2
, não fornecido, com comprimen-
to máximo de 30 metros. Não é necessário respeitar a polaridade
do cabo a ser ligado à sonda externa. Evitar fazer emendas neste
cabo; caso sejam necessárias, devem ser isoladas e adequada-
mente protegidas.
Eventuais canalizações do cabo de ligação devem ser separadas
de cabos em tensão (230 VCA).
Fixação da sonda externa na parede (fig. 8)
A sonda deve ser colocada em um pedaço de parede lisa; no caso
de tijolos à vista ou parede irregular deve ser prevista uma área de
contacto possivelmente lisa.
• Desaparafusar a tampa de protecção superior de plástico girando-
-a em sentido anti-horário.
• Identificar o local de fixação à parede e fazer o furo para a bucha
de expansão de 5x25.
• Inserir a bucha no furo.
• Retirar a placa da sua sede.
• Fixar a caixa à parede utilizando o parafuso fornecido com o apa-
relho.
• Engatar a haste e apertar o parafuso.
• Desaparafusar a porca do passacabo, introduzir o cabo de liga-
ção da sonda e conectá-lo ao terminal eléctrico.
Para a ligação eléctrica da sonda externa à caldeira, consultar o
capítulo “Ligações eléctricas”.
9 Lembrar-se de fechar bem o passacabo para evitar que a humi-
dade do ar entre pela sua abertura.
• enfiar novamente a placa na sede.
• Fechar a tampa de protecção superior de plástico girando-a em
sentido horário. Apertar muito bem o passacabo.
2.6 - Ligações eléctricas
As caldeiras START CONDENS Kis saem de fábrica completamen-
te cabladas necessitando apenas da conexão à rede de alimenta-
ção elétrica (utilizando o cabo de alimentação fornecido) e do ter-
móstato ambiente (TA) e/ou programador horário, a efetuar-se nos
terminais dedicados.
• Posicionar o interruptor geral da instalação em “desligado”.
• Afrouxar os parafusos (A - fig. 9) de fixação do revestimento.
• Deslocar para a frente e depois para cima a base do revestimento
para desengatá-lo da estrutura.
• Afrouxar o parafuso de fixação (B - fig. 10) do quadro de instru-
mentos.
• Girar o painel de instrumentos para frente.
• Afrouxar os parafusos de fixação (C - fig. 11) para ter acesso à
régua de terminais.
9 Entrada termóstato ambiente em baixa tensão de segurança
(contato limpo).
9 Em caso de alimentação fase-fase verificar com um tester qual
dos dois fios tem maior potencial com respeito à terra e ligá-lo à
L, da mesma forma ligar o fio restante à N.
9 A caldeira pode funcionar com alimentação fase-neutro ou fase-
fase.
9 É obrigatório:
• a utilização de um interruptor magnetotérmico omnipolar, se-
cionador de linha, em conformidade com as Normas CEI-EN
60335-1 (abertura dos contatos de pelo menos 3,5 mm, ca-
tegoria III)
• utilizar cabos de seção ≥ 1,5 mm
2
e respeitar a conexão L
(Fase) - N (Neutro)
• a amperagem do interruptor deve ser adequado à potência
elétrica da caldeira, consultar os dados técnicos para verificar
a potência elétrica do modelo instalado
• conectar o aparelho a uma sistema de ligação à terra ade-
quado
• preservar a acessibilidade à tomada de corrente após a ins-
talação
0 É proibido o uso de tubos do gás e da água para a ligação à
terra do aparelho.
9 A empresa fabricante não é responsável por eventuais danos
causados pela inobservância do quanto indicado nos esquemas
elétricos.
9 É responsabilidade do instalador assegurar uma adequada
tomada de terra do aparelho; o fabricante não responde por
eventuais danos causados por uma não correcta ou ausente
realização dela.
2.7 - Configuração da caldeira
Na placa eletrónica está disponível uma série de interconexões
(JPX) que permitem configurar a caldeira.
Para ter acesso à placa operar como a seguir:
