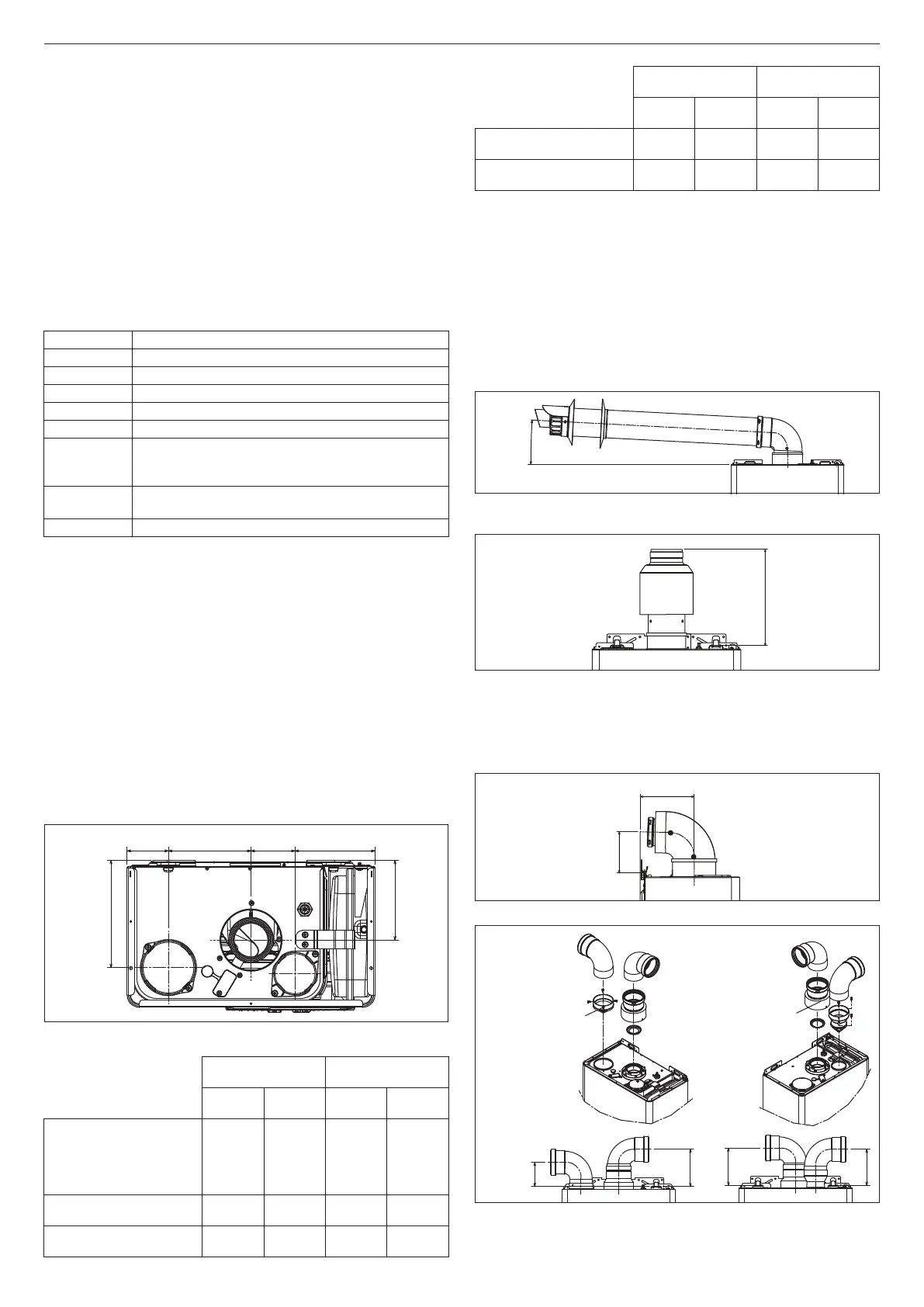

53
PORTUGUÊS
• Posicionar o interruptor geral da instalação em desligado.
• Afrouxar os parafusos (A - fig. 9) de fixação do revestimento.
• Deslocar para a frente e depois para cima a base do revestimento
para desengatá-lo da estrutura.
• Afrouxar o parafuso de fixação (B - fig. 10) do quadro de instru-
mentos.
• Girar o painel de instrumentos para frente.
• Afrouxar os parafusos de fixação (C - fig. 11) para ter acesso à
régua de terminais.
Jumper JP7 (fig. 12)
Pré-seleção do campo de regulação da temperatura de aquecimen-
to mais adequada segundo o tipo de instalação.
• Jumper não inserido: instalação padrão (40-80°C).
• Jumper inserido: instalação de piso (20-45°C).
Na fase de fabricação, a caldeira foi configurada para instalações-
-padrão.
Jumper Descrição
JP1 Calibragem (Range Rated)
JP2 Reinicialização do timer aquecimento
JP3 Calibragem (consultar o parágrafo “Regulações”)
JP4 Seletor dos termóstatos sanitário absolutos
JP5 Não utilizar
JP6 Habilitação da função de compensação noturna e
bomba em contínuo (apenas com sonda externa
conectada)
JP7 Habilitação da gestão das instalações padrão/baixa
temperatura (consultar acima)
JP8 Não utilizar
2.8 - Ligação do gás
A conexão das caldeiras START CONDENS Kis à alimentação de
gás deve ser realizada em respeito às normas de instalação em
vigor.
Antes de executar a ligação, é necessário certificar-se de que:
• o tipo de gás seja aquele para o qual o aparelho foi predisposto
• as tubagens estejam cuidadosamente limpas.
9 A instalação de alimentação de gás deve ser adequada ao cau-
dal da caldeira e deve ser equipada com todos os dispositivos
de segurança e controlo prescritos pelas Normas em vigor. Re-
comenda-se a utilização de um filtro de dimensões adequadas.
9 Com a instalação realizada, certificar-se de que as junções exe-
cutadas tenham estanquidade.
2.9 - Descarga dos fumos e aspiração de ar comburente
9 Os comprimentos máximos das condutas de se referir aos siste-
mas de combustão disponível no catálogo.
67,5 135 72 130,5
130
175
Tabela de comprimento das condutas de aspiração/descarga
Comprimento
máximo retilíneo
Quedas de pressão
25 Kis 29 Kis
Curva
45°
Curva
90°
Conduta de descarga
de fumos Ø 80 mm
(instalação “forçada
aberta”) (tipo B23P-
B53P)
70 m 65 m 1 m 1,5 m
Conduta coaxial
Ø 60-100 mm (horizontal)
5,85 m 4,85 m 1,3 m 1,6 m
Conduta coaxial
Ø 60-100 mm (vertical)
6,85 m 5,85 m 1,3 m 1,6 m
Comprimento
máximo retilíneo
Quedas de pressão
25 Kis 29 Kis
Curva
45°
Curva
90°
Conduta coaxial Ø 80-125
mm
15,3 m 12,8 m 1 m 1,5 m
Conduta dividida
Ø 80 mm
45+45 m 40+40 m 1 m 1,5 m
9 O comprimento retilíneo inclui a primeira curva (ligação na cal-
deira), os terminais e junções. À exceção da Conduta coaxial
Ø 60-100 mm vertical, cujo comprimento retilíneo não inclui as
curvas.
9 É obrigatório o uso de condutas específicas.
9 As condutas de descarga de fumos não isoladas são potenciais
fontes de perigo.
9 A utilização de uma conduta com um comprimento maior implica
uma perda de potência da caldeira.
9 Prever uma inclinação da conduta de descarga dos fumos de 3°
em direção à caldeira.
3°
Conduta de descarga de fumos Ø 80 mm (instalação “forçada
aberta”) (tipo B23P-B53P)
262,5
Para esta configuração é necessário instalar o respetivo kit adap-
tador. As condutas coaxiais podem ser orientadas na direção mais
adequada às exigências da instalação. Para a instalação, seguir
as instruções fornecidas com os kits específicos para caldeiras a
condensação.
Condutas coaxiais Ø 60-100 mm
130
100
Condutas divididas ø 80 mm
134
134
87
129
Kit adaptador de
entrada de ar
Ø 80 mm
Kit adaptador de
entrada de ar de
Ø 60 mm a Ø 80 mm
