PORTUGUÊS
Efetuadas as ligações hidráulicas, pode-se proceder ao carrega-
mento da instalação.
Carregamento
• Abrir em duas ou três voltas as tampas das válvulas de desgasifi-
cação automática inferior (A - fig. 13) e superior (D - fig. 13); para
permitir uma purga contínua do ar, deixar em posição aberta as
tampas das válvulas A e D (fig. 13).
• Certificar-se de que a torneira de entrada de água fria esteja aber-
ta girando-a no sentido anti-horário.
• Abrir a torneira de enchimento (B - fig. 13) até que a pressão
indicada pelo hidrómetro esteja compreendida entre 1 e 1,5 bar.
• Fechar a torneira de enchimento (B - fig. 13).
NOTA - A desaeração da caldeira START CONDENS Kis ocorre au-
tomaticamente por meio das duas válvulas de descompressão au-
tomática A e D (fig. 13), a primeira localizada no circulador enquanto
a segunda dentro da caixa de ar.
NOTA - No caso em que a fase de desareação se revelar difícil,
operar conforme descrito no parágrafo "Eliminação do ar do circuito
de aquecimento e da caldeira".
Esvaziamento
• Antes de iniciar o esvaziamento, desligar a alimentação elétrica
posicionando o interruptor geral da instalação em “desligado”
• Fechar a torneira de entrada de água fria
Instalação de aquecimento
• Fechar os dispositivos de interceptação da instalação térmica
• Afrouxar manualmente a válvula de descarga da instalação (C -
fig. 13)
• A água da instalação é descarregada através do coletor de descar-
gas - para detalhes, consultar o parágrafo coletor de descargas.
Instalação sanitária
• Abrir as torneiras da utilização de água quente e fria e esvaziar
os pontos mais baixos.
Eliminação do ar do circuito de aquecimento e da caldeira
(fig. 14)
• Durante a fase de primeira instalação ou em caso de manutenção
extraordinária, recomenda-se efetuar a sequência de operações
indicadas a seguir:
• Com uma chave CH11 abrir a válvula de desgasificação manual
posicionada sobre a caixa de ar: é necessário conectar à válvula
o tubo fornecido com a caldeira para poder descarregar a água
em um recipiente externo.
• Abrir a torneira de enchimento da instalação manual no grupo
hidráulico, aguardar até que comece a sair água da válvula.
• Alimentar eletricamente a caldeira deixando fechada a torneira
do gás.
• Ativar um pedido de calor pelo termóstato ambiente ou pelo pai-
nel de comando remoto de modo que a válvula de três vias posi-
cione-se em aquecimento.
• Ativar um pedido sanitário abrindo uma torneira (somente no caso
de caldeiras instantâneas, para as caldeiras somente aquecimen-
to ligadas a um ebulidor externo, atuar no termóstato do ebulidor)
durante 30” por minuto para fazer com que válvula de três vias
mude de aquecimento a sanitário e vice-versa por umas dez ve-
zes (nesta situação a caldeira irá em alarme por falta de gás, de
seguida resetá-la a cada vez que isso se repita).
• Continuar a sequência até que pela saída da válvula de purga
manual saia unicamente água e que o fluxo do ar seja terminado;
a este ponto fechar a válvula de desgasificação manual.
• Verificar a correta pressão presente na instalação (ideal 1 bar).
• Fechar a torneira de enchimento da instalação manual no grupo
hidráulico.
• Abrir a torneira do gás e ligar a caldeira.
2.11 - Preparação na primeira colocação em serviço
Antes de realizar o acendimento e a verificação funcional da caldei-
ra START CONDENS Kisé indispensável:
• certificar-se de que as torneiras do combustível e da água de ali-
mentação das instalações estejam abertas (fig. 15)
• certificar-se de que o tipo de gás e a pressão de alimentação
sejam aqueles para os quais a caldeira foi projetada
• verificar se a tampa da válvula de desgasificação está aberta
• certificar-se de que a pressão do circuito hidráulico, a frio, visua-
lizada no display, esteja compreendida entre 1 bar e 1,5 bar e o
circuito esteja desgasificado
• certificar-se de que a pré-carga do vaso de expansão seja ade-
quada (consultar a tabela Dados técnicos)
• certificar-se de que as ligações elétricas tenham sido realizadas
corretamente
• certificar-se de que as condutas de descarga dos produtos da
combustão, de aspiração do ar comburente tenham sido realiza-
das adequadamente
• certificar-se de que o circulador gire livremente, pois, sobretudo
após longos períodos de não funcionamento, depósitos e/ou resí-
duos podem impedir a livre rotação.
9 Antes de afrouxar e remover a tampa de fecho do circulador
proteger os dispositivos elétricos por baixo de qualquer vaza-
mento de água.
2.12 - Controlo antes da colocação em serviço

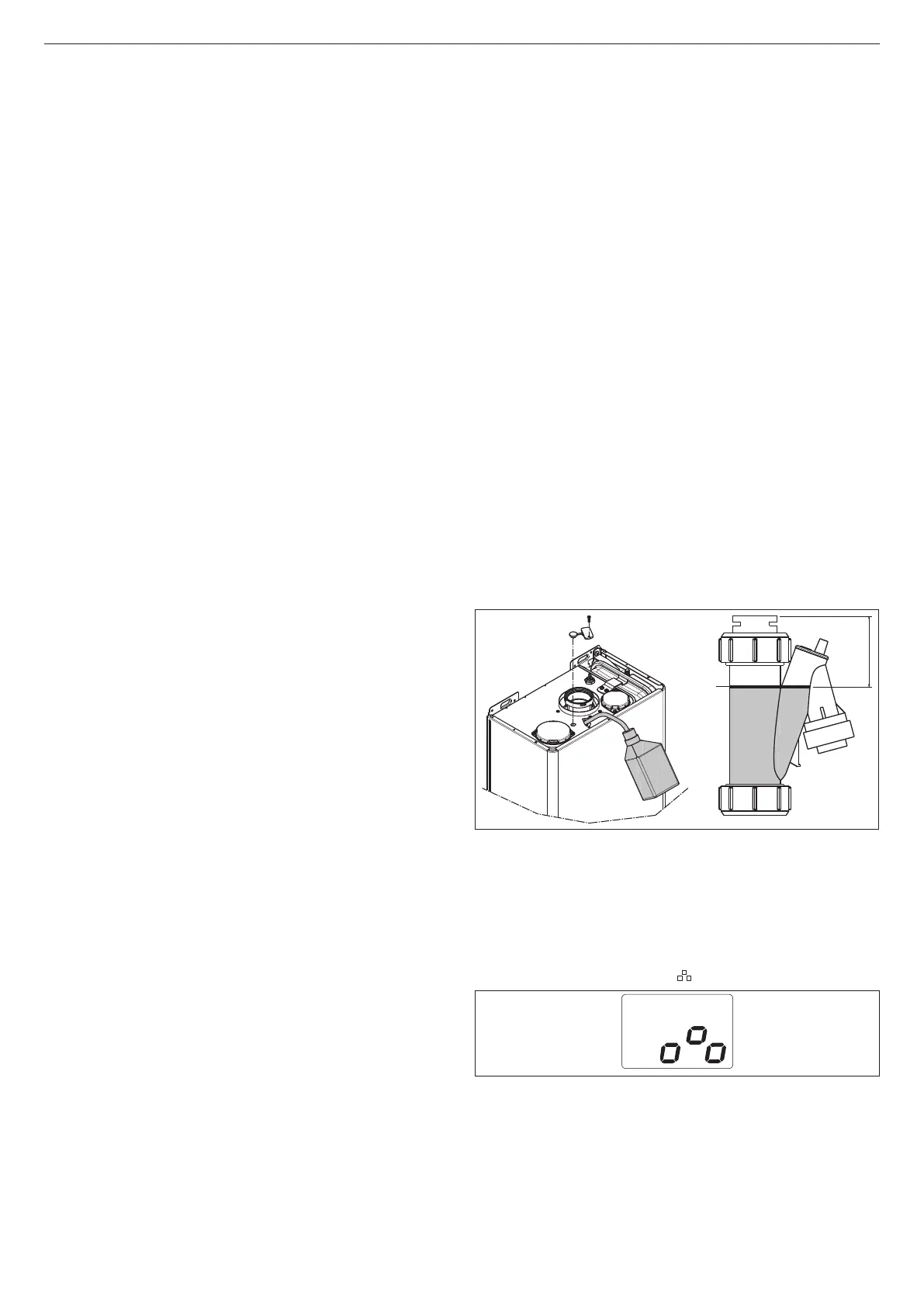

9 Ao primeiro acendimento da caldeira no caso de intervenção de
manutenção, antes de colocar em funcionamento o aparelho,
é indispensável encher o sifão com água e certificar-se de que
a descarga da condensação ocorra de forma correta. Realize
o enchimento do sifão de recolha da condensação, vertendo
aproximadamente 1 litro de água na entrada de análise de
combustão da caldeira, com a caldeira apagada e verifique:
• a flutuação do obturador de segurança
• a saída correta de água do tubo de descarga que sai da
caldeira
• a vedação da linha de ligação da descarga de condensação.
O funcionamento correto do circuito de descarga de condensação
(sifão e condutas) prevê que o nível de condensação não supere o
nível máximo.
O enchimento prévio do sifão e a presença do obturador de
segurança dentro do sifão tem por objetivo evitar a fuga de gases
combustos para o ambiente.
Repita esta operação durante as intervenções de manutenção de
rotina e especial.
~ 50 mm
• Regular o termóstato ambiente à temperatura desejada (~20 °C)
ou, se a instalação for dotada de cronotermóstato ou programa-
dor horário, que esteja “ativo” e regulado (~20 °C)
• A cada alimentação elétrica aparecem no display uma série de
informações, incluindo o valor do contador de horas da sonda de
fumos (-C- XX - consultar o parágrafo "Display e códigos de ano-
malias" - anomalia A 09), então a caldeira começa um automático
de purga com duração de cerca de 2 minutos
• No display é exibido o símbolo .
Para interromper o ciclo de purga automático operar como a seguir:
• Ter acesso à placa eletrónica removendo o revestimento, girando
o quadro de instrumentos na sua direção e abrindo a cobertura da
régua de terminais (fig. 16)
Em seguida:
• Utilizando a chave de fendas fornecida, pressionar o botão CO
(fig. 16).
9 Partes elétricas sob tensão.
Para o acendimento da caldeira é necessário efectuar as seguintes
operações:
• Alimentar eletricamente a caldeira
