56
START CONDENS 25 - 29 Kis
• Abrir a torneira de gás para permitir o fluxo do combustível
• Regular o termóstato ambiente na temperatura desejada (~20°C)

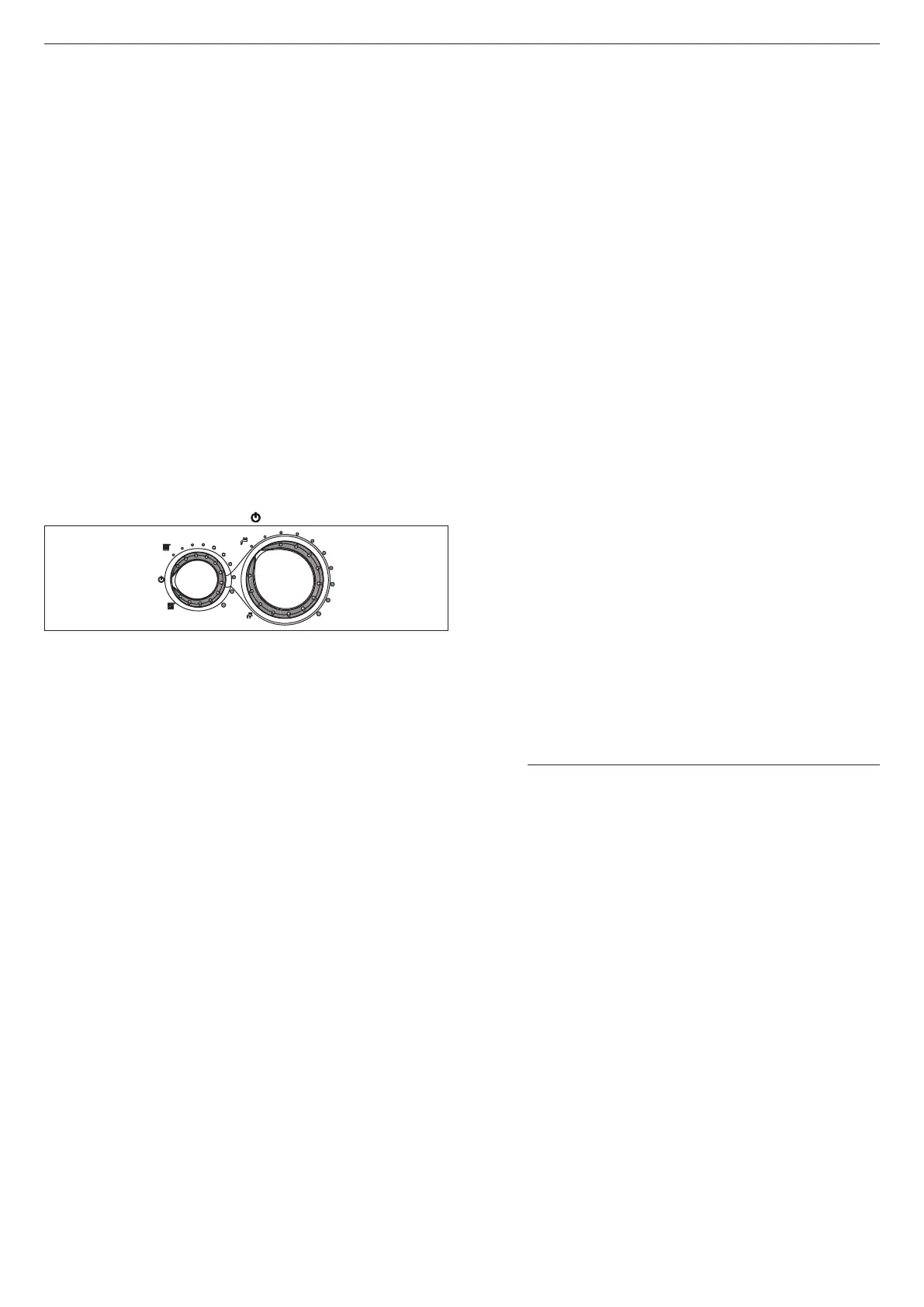

• Girar o seletor de função na posição desejada.
2.13 - Verificações durante e após a
primeira colocação em serviço
Após a colocação em serviço, certificar-se que a caldeira
START CONDENS Kis executa corretamente os procedimentos de
arranque e posterior desligamento operando em:
• seletor de função
• calibragem do seletor de temperatura da água de aquecimento e
do seletor de temperatura da água sanitária
• temperatura desejada no ambiente (intervindo no termóstato am-
biente ou no programador horário).
Verificar o funcionamento em temperatura de água sanitária abrindo
uma torneira de água quente com o seletor de função tanto no modo
verão quanto no modo inverno com pré-aquecimento.
Verificar a paragem total da caldeira colocando o interruptor geral
da instalação em “desligado”.
Depois de alguns minutos de funcionamento contínuo a obter colo-
cando o interruptor geral da instalação em "ligado", o seletor de fun-
ção no verão e mantendo aberta a utilização sanitária, os ligantes e
resíduos de trabalho evaporam e será possível realizar:
• o controlo da pressão do gás de alimentação
• o controlo da combustão.
Controlo da pressão do gás de alimentação
• Colocar o seletor de função em para desligar a caldeira
• Afrouxar os parafusos (A - fig. 9) de fixação do revestimento
• Mover para frente e depois para cima a base do revestimento
para desencaixá-lo da estrutura
• Afrouxar o parafuso de fixação (B - fig. 10) do quadro de instru-
mentos
• Girar o painel de instrumentos para frente
• Afrouxar cerca de duas voltas o parafuso da tomada de pressão a
montante da válvula de gás (C - fig. 17) e conectar o manómetro
• Alimentar eletricamente a caldeira posicionando o interruptor ge-
ral da instalação em “ligado”
• Colocar o seletor de função em verão
• Girar o seletor de temperatura da água sanitária ao máximo
• Abrir uma torneira da água quente no caudal máximo
• Verificar com o queimador ligado na potência máxima se a pres-
são do gás é entre os valores de pressão mínima e nominal de
alimentação indicados na tabela multigás
• Fechar a torneira da água quente
• Desconectar o manómetro e apertar novamente o parafuso da
tomada de pressão a montante da válvula de gás.
Controlo da combustão
Para efectuar a análise da combustão executar as seguintes ope-
rações:
• Posicionar o interruptor geral da instalação em desligado
• Afrouxar os parafusos (A - fig. 9) de fixação do revestimento
• Mover para frente e depois para cima a base do revestimento
para desencaixá-lo da estrutura
• Afrouxar o parafuso de fixação (B - fig. 10) do quadro de instru-
mentos
• Girar o quadro de instrumentos na sua direção
• Afrouxar os parafusos de fixação (C - fig. 11) para ter acesso à
régua de terminais
• Utilizando a chave de fenda fornecida, pressionar uma vez o bo-
tão "CO" (fig. 16)
9 Partes elétricas sob tensão.
• Aguardar o acendimento do queimador. O display exibe “ACO”, a
caldeira funciona na potência máxima de aquecimento
• Remover o parafuso e a tampa na caixa de ar
• Inserir o adaptador da sonda de análise presente na embalagem
da documentação no furo preparado para a análise de combustão
• Inserir a sonda de análise dos fumos dentro do adaptador
• Verificar se os valores de CO
2
correspondem aos indicados na
tabela multigás, se o valor exibido é diferente proceder à modifi-
cação conforme indicado no capítulo “Calibragem da válvula de
gás”.
• Realizar o controlo da combustão.
Em seguida:
• Remover as sondas do analisador e fechar as tomadas para a
análise de combustão com o parafuso correspondente
• Fechar o painel de instrumentos e reposicionar o revestimento
9 A sonda para a análise dos fumos deve ser inserida até chegar
ao batente.
9 Mesmo durante a fase de análise da combustão, fica activada
a função que desliga a caldeira quando a temperatura da água
alcança o limite máximo de cerca de 90 °C.
Ao final das verificações:
• Colocar o seletor de função de acordo com o tipo de funciona-
mento desejado
• Regular os seletores (2 e 3) de acordo com as exigências do
cliente.
9 As caldeiras START CONDENS Kis são fornecidas para o fun-
cionamento com gás metano (G20) e já são reguladas na fábri-
ca de acordo ao indicado na etiqueta técnica, por conseguinte,
não necessitam de qualquer operação de calibragem.
9 Todos os controlos devem ser realizados exclusivamente pelo
Serviço de Assistência Técnica.
2.14 - Configuração da termorregulação
A termorregulação somente funciona com sonda externa
ligada; portanto, uma vez instalada, conectar a sonda externa -
acessório a pedido - às respetivas conexões previstas na régua
de terminais da caldeira. Desse modo habilita-se a função de
TERMORREGULAÇÃO.
Escolha da curva de compensação
A curva de compensação do aquecimento mantém uma temperatu-
ra teórica de 20 °C no ambiente para temperaturas externas com-
preendidas entre +20 °C e -20 °C. A escolha da curva depende da
temperatura externa mínima de projeto (e, portanto, da localização
geográfica) e da temperatura de descarga do projeto (e, portanto,
do tipo de instalação) e deve ser calculada com atenção pelo insta-
lador, de acordo com a seguinte fórmula:
KT =
T. descarga projeto - Tshift
20 - T. externa mínima projeto
Tshift = 30 °C instalações-padrão
25°C instalações de piso
Se do cálculo resulta um valor intermediário entre duas curvas, re-
comenda-se escolher uma curva de compensação mais próxima ao
valor obtido.
Exemplo: se o valor obtido pelo cálculo for 1,3, ele se encontra entre
a curva 1 e a curva 1,5. Nesse caso, escolha a curva mais próxima,
ou seja, 1.5. A seleção do KT deve ser efetuada operando no trim-
mer P3 presente na placa (consultar esquema elétrico multifilar).
Para ter acesso ao P3:
• Remover o revestimento,
• Afrouxar o parafuso do painel de instrumentos
• Girar o quadro de instrumentos na sua direção
• Afrouxar os parafusos da tampa da régua de terminais
• Desencaixar a cobertura da placa
9 Partes elétricas sob tensão
Os valores de KT a configurar são os seguintes:
• instalação-padrão: 1,0-1,5-2,0-2,5-3,0
• instalação de piso 0,2-0,4-0,6-0,8
• e serão exibidos no display durante cerca de 3 segundos após a
rotação do trimmer P3.
Tipo de pedido de calor
Se na caldeira estiver conectado um termóstato ambiente
(JUMPER JP6 não inserido)
O pedido de calor é efectuado pelo fechamento do contacto do ter-
móstato ambiente, enquanto a abertura do contacto determina o
desligamento. A temperatura de descarga é calculada automatica-
mente pela caldeira, o utilizador pode, de todo modo, interagir com
ela. Operando na interface para modificar o AQUECIMENTO, não
