MAGYAR

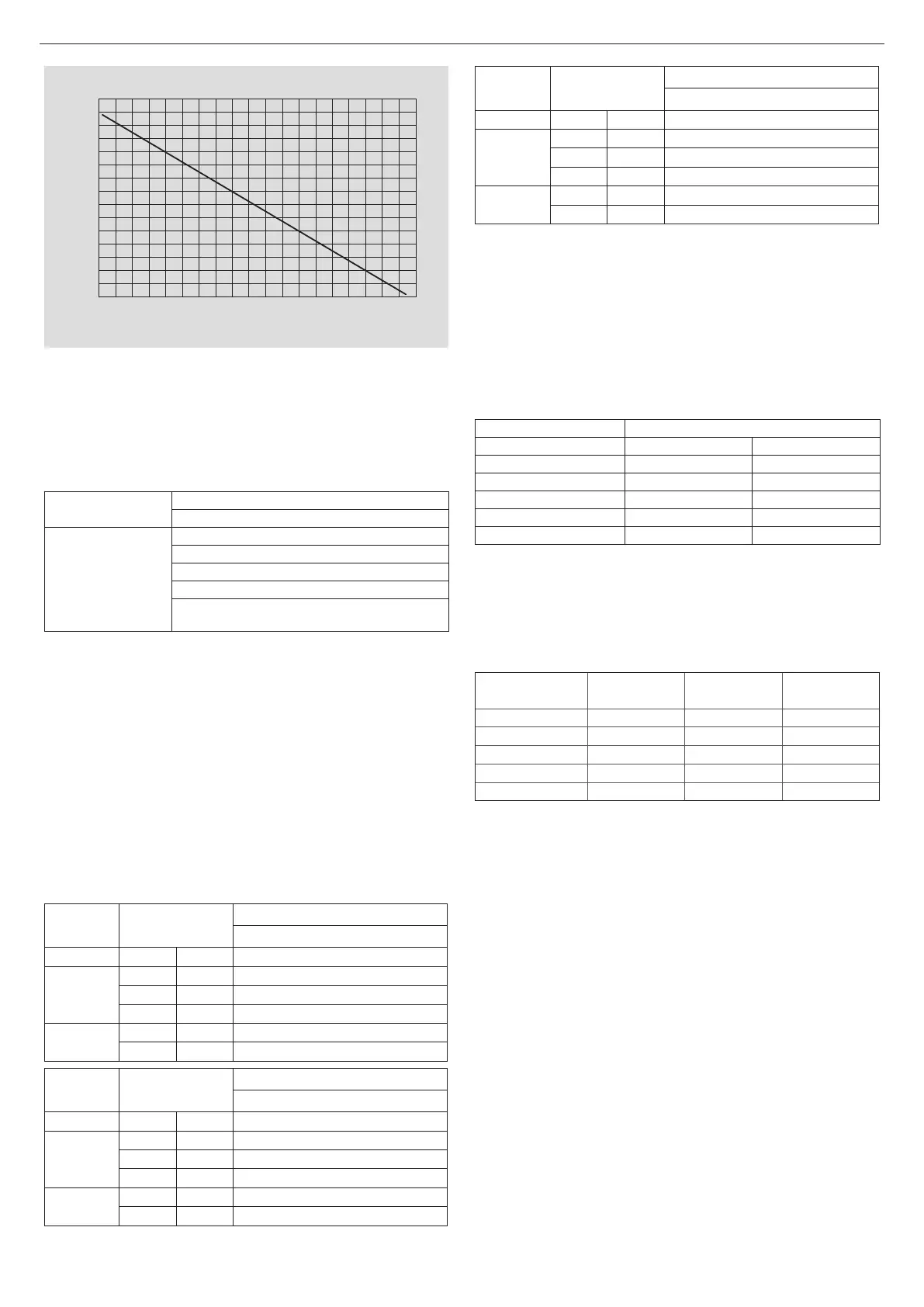

Maximális csőhosszúság Ø 80 mm - 29 KIS
0
10
20
30
40
50
60
70
0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95
Beszívó cső hossza (m)
Ürítő cső hossza (m)
Osztott csövek ø 80 Ø 50, Ø 60 és Ø 80 elvezetéshez
A kazán tulajdonságainak köszönhetően egy ø 80 méretű füs-
tgáz-elvezető cső csatlakoztatható ø 50, ø 60 és ø 80 méretű
elvezetésre.
9 Az elvezetéshez tanácsos projektszámítást végezni, hogy ti-
sztelni lehessen a hatályos szabványokat.
A táblázat megadja az engedélyezett standard konfigurációkat.
Standard csőkonfigurációk táblázata (*)
Légbeszívás
1 könyök - 90°-os ø 80
4.5 m cső ø 80
Füstgázelvezetés
1 könyök - 90°-os ø 80
4.5 m cső ø 80
Szűkítés ø 80-ról ø 60-ra / ø 80-ról ø 50-ra
90°-os cső standard könyök ø 50, ø 60 vagy ø 80
Az elvezetési csőhosszúságok-
hoz lásd a táblázatot
(*) Használjon kondenzációs kazánokhoz való műanyag (PP) füs-
tgáz-rendszer tartozékokat: Ø50 és Ø80 class H1 és Ø60 class P1.
A kazánokat gyárilag beállították az alábbi paraméterekre:
25 KIS: 4.900 rpm (fűtés), 6.100 rpm (HMV) és a maximális elérhető
hosszúság 7 m a ø 50 csőhöz, 25 m a ø 60 csőhöz és 75 m a ø 80
csőhöz.
29 KIS: 5.300 rpm (fűtés), 6.200 rpm (HMV) és a maximális elérhető
hosszúság 5 m a ø 60 csőhöz és 67 m a ø 80 csőhöz (nem alkal-
mazható ø 50 csőhöz).
Ha hosszabb csövekre van szükség, kompenzálni kell a nyomás-
esést a ventilátor percenkénti fordulatszámának megnövelésével,
ahogy ez a táblázatban látható, hogy biztosítani lehessen a számított
hő inputot.
9 A minimális kalibrálást nem módosította.
Beállítások táblázata
Ventilátor max.
fordulatszám
fordulatszám/perc
Ø 50 csövek (*)
maximális hosszúság
Fűtés HMV
25 KIS
4.900 6.100 7
5.000 6.200 9
5.100 6.300 12 (**)
29 KIS
5.300 6.200 nem alkalmazható
5.400 6.300 2
Ventilátor max.
fordulatszám
fordulatszám/perc
Ø 60 csövek (*)
maximális hosszúság
Fűtés HMV
25 KIS
4.900 6.100 25
5.000 6.200 30
5.100 6.300 38 (**)
29 KIS
5.300 6.200 5
5.400 6.300 13
Ventilátor max.
fordulatszám
fordulatszám/perc
Ø 80 csövek (*)
maximális hosszúság
Fűtés HMV
25 KIS
4.900 6.100 75
5.000 6.200 90
5.100 6.300 113 (**)
29 KIS
5.300 6.200 67
5.400 6.300 182
(*) Használjon kondenzációs kazánokhoz való műanyag (PP) füs-
tgáz-rendszer tartozékokat.
(**) Maximális hossz telepíthető CSAK a kipufogó csöveket H1
class.
A Ø 50, Ø 60 és Ø 80 konfigurációk mutatják a laboratóriumban
ellenőrzött tesztadatokat.
Amennyiben a telepítések eltérnek a „standard konfigurációban” és
„beállítások” táblázatban megadottaktól, nézze meg az ekvivalens
lineáris hosszúságokat alább.
9 Mindenesetre a füzetben kijelentett maximális hosszúságok
biztosítottak, ennél ne legyenek hosszabbak.
ALKATRÉSZ Lineáris ekvivalensek méterben Ø80 (m)
Ø 50 Ø 60
45°-os könyök 12,3 5
90°-os könyök 19,6 8
Toldalék 0.5m 6,1 2,5
Toldalék 1.0m 13,5 5,5
Toldalék 2.0m 29,5 12
2.10 - A rendszer feltöltése és ürítése
Új kazán telepítése esetén, de akkor is, ha egy régit váltunk fel újjal,
a fűtési rendszert ki kell tisztítani.
A termék megfelelő működésének biztosításához, minden adalékkal
vagy kémiai kezeléssel (fagyálló folyadék, filmképző stb.) végzett
tisztítási műveletet követően ellenőrizze, hogy a táblázatban
szereplő paraméterek az adott értékek között vannak-e.
Paraméterek
Mérték
egység
Meleg víz kör Víz feltöltése
pH érték - 7-8 -
Keménység °F - <15
Jellemző - - áttetsző
Fe mg/kg 0,5 -
Cu mg/kg 0,1 -
A vizes csatlakozások bekötését követően elvégezhető a rendszer
feltöltése.
Feltöltés
• Nyissa ki két-három fordulat erejéig a kazán automatikus alsó (A -
13 ábra) és felső (D - 13 ábra) légtelenítő szelepeinek záródugóit;
a levegő folyamatos távozása érdekében hagyja nyitva az A és D
szelepeket (13. ábra).
• Ellenőrizze, hogy a hideg víz bemeneti csapja nyitva van-e, elfor-
gatva az óramutató járásával ellentétes irányba.
• Nyissa ki a feltöltő csapot (B - 13. ábra) addig, amíg a hidrométer
által mutatott nyomás nem éri el az 1-1,5 bar közötti értéket.
• Zárja el a töltőcsapot (B - 13. ábra).
MEGJEGYZÉS - A START CONDENS Kis kazán légtelenítése au-
tomatikusan történik a két automatikus légtelenítő szelepen keresz-
tül (A és D, 13. ábra), az első a keringtető szivattyún, a második
pedig a légkamra belsejében található.
MEGJEGYZÉS - Amennyiben a légtelenítési szakasz nehézségek-
be ütközne, úgy járjon el, ahogy a „Kazán és a fűtési kör légtelení-
tése” c. részben leírtuk.
Ürítés
• A rendszer ürítésének megkezdése előtt áramtalanítsa a kazánt a
főkapcsolót „kikapcsolt” állásba fordítva.
• Zárja el a hideg víz bemeneti csapját
Fűtési rendszer
• Zárja el a fűtési rendszert záró szerkezeteket
• Csavarja ki kézzel a rendszer ürítő szelepét (C - 13. ábra)
