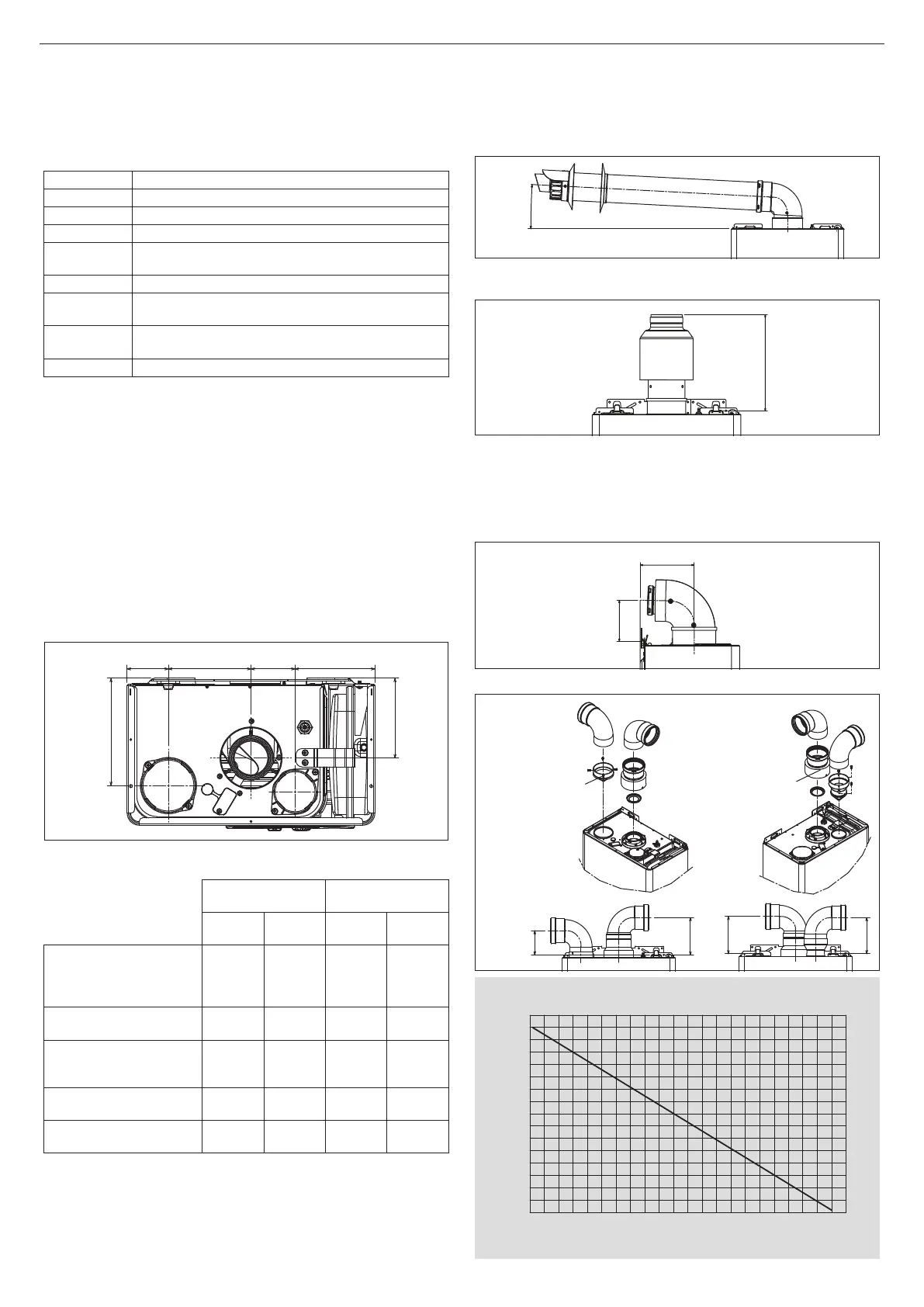

START CONDENS 25 - 29 Kis
Iktassa be a JP7 jumpert (12. ábra)
A leginkább megfelelő fűtési hőmérséklet-szabályozási tartomány
előválasztása a rendszer típusa szerint.
• Nem beiktatott jumper: standard rendszer (40-80°C).
• Beiktatott jumper: padlófűtéses rendszer (20-45°C).
A kazánt a gyártás során standard rendszerekhez konfigurálták.
Jumper Leírás
JP1 Beszabályozás (Range Rated)
JP2 Fűtési időzítő nullázása
JP3 Beszabályozás (lásd a “Beállítások” c. részt)
JP4 Abszolút használati meleg víz termosztátok
választókapcsolója
JP5 Ne használja
JP6 Folyamatos szivattyú és éjszakai kompenzációs funkció
beiktatása (csak csatlakoztatott külső szondával)
JP7 Alacsony hőmérséklet/standard rendszerek
kezelésének beiktatása (lásd fent)
JP8 Ne használja
2.8 - Gázbekötés
A START CONDENS Kis kazánokat a gázellátásra az érvényes elő-
írásoknak megfelelően kell bekötni.
Mielőtt csatlakoztatja, győződjön meg róla, hogy:
• a gáz típusa megfelel-e annak, amire a készülék gyárilag be van
állítva;
• a csővezetékek kellően át vannak-e mosva.
9 A gázellátás legyen a kazán teljesítményének megfelelő, és el
kell látni a hatályos szabályok által előírt minden biztonsági és
vezérlő eszközzel. Tanácsos megfelelő méretű szűrőt használni.
9 A telepítés után ellenőrizze, hogy az illesztések hermetikusan
zárnak-e.
2.9 - Füstgázelvezető csövek és
égési levegő beszívása
67,5 135 72 130,5
130
175
Elvezető / beszívó csövek hosszúságának táblázata
Maximális egyenes
irányú hosszúság
Nyomásveszteség
25 Kis 29 Kis
45°-os
könyök
90°-os
könyök
Füstgázelvezető cső
Ø 80 mm (“nyitott”
telepítés) (B23P-B53P
típusú)
70 m 65 m 1 m 1,5 m
Koaxális cső
Ø 60-100 mm (vízszintes)
5,85 m 4,85 m 1,3 m 1,6 m
Koaxális cső
Ø 60-100 mm
(függőleges)
6,85 m 5,85 m 1,3 m 1,6 m
Koaxális cső
Ø 80-125 mm
15,3 m 12,8 m 1 m 1,5 m
Osztott elvezető csövek
ø 80 mm
45+45 m 40+40 m 1 m 1,5 m
9 Az egyenes vonalú hossz az első hajlattal (kazáncsatlakozás),
csővégekkel és illesztésekkel együtt értendő. Kivételt képez
a koaxiális vezetékhez való Ø 60-100 mm-es függőleges
esetében, amelynek egyenes vonalú hossza nem a hajlatokkal
együtt értendő.
9 Kötelező speciális csöveket használni.
9 Az égésterméket elvezető csövek, ha nem hőszigeteltek,
potenciális veszélyforrást jelentenek.
9 A megadottnál hosszabb elvezető cső alkalmazása rontja a
kazán teljesítményét.
9 A füstgázelvezető cső 3%-os lejtéssel csatlakozzon a kazánhoz.
3°
Füstgázelvezető cső Ø 80 mm (“nyitott” telepítés) (B23P-B53P
típusú)
262,5
Ehhez a konfigurációhoz fel kell szerelni a megfelelő adapterkész-
letet. A koaxiális csöveket a telepítés helyétől függően mindig a
legmegfelelőbb irányba kell vezetni. A felszereléshez kövesse a
kondenzációs kazánokhoz való speciális egységcsomag használati
utasításában leírtakat.
Koaxiális csövek Ø 60-100 mm
130
100
Osztott elvezető csövek ø 80 mm
134
134
87
129
Levegőbemenet
adapter készlet
Ø 80 mm
ø 60 mm-től ø 80
mm-ig légbevezető
adapter készlet
Maximális csőhosszúság Ø 80 mm - 25 KIS
0
10
20
30
40
50
60
70
80
0 5 10 1 5 20 25 30 35 40 45 5 0 55 60 65 70 75 80 8 5 90 95 100 10 5 110
Beszívó cső hossza (m)
Ürítő cső hossza (m)
