67
MAGYAR

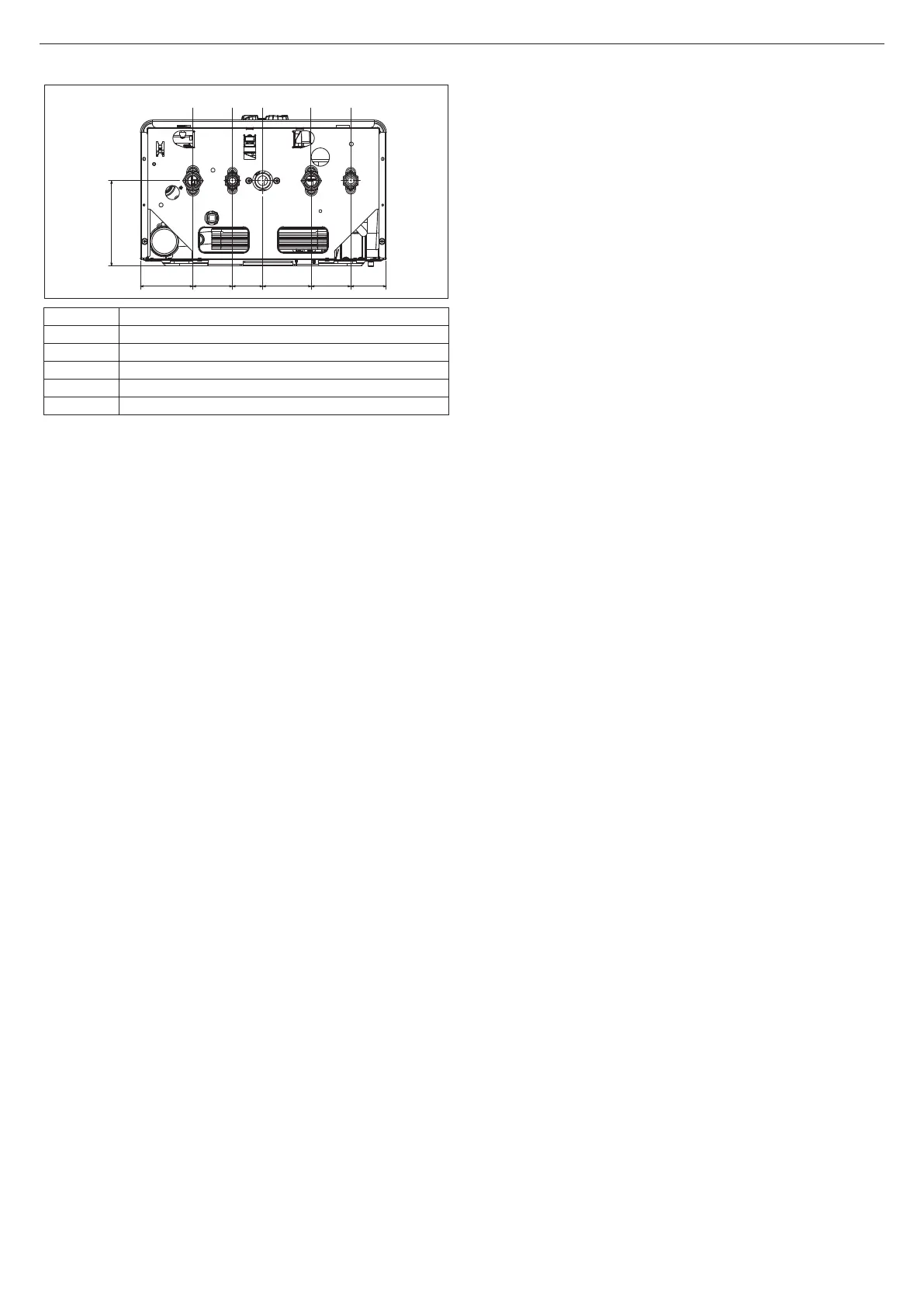

Hidraulikus csatlakozások
86,5
140
65 50 80 65
M AC G R AF
58,5
M Fűtés előremenő
AC Meleg víz-kimenet
G Gáz
R Fűtési rendszer visszatérő ág
AF Hideg víz-bemenet
SC Kondenzvíz leeresztése
Javasoljuk, hogy a kazánt úgy kösse rá a rendszerre, hogy a hasz-
nálati meleg víz lezáró csapján kívül a fűtő rendszert záró csapokat
is beilleszti; Erre a célra kapható egy készlet a fűtési rendszer csap-
jaival és egy másik fűtési csapkészlet szűrővel.
9 A rendszer egyes alkatrészeinek kiválasztása és telepítése a te-
lepítést végző személy feladata, aki a hatályos szabályozásnak
megfelelően, szakszerűen járjon el.
Kondenzvíz gyűjtése (7. ábra)
A rendszert úgy kell összeszerelni, hogy elkerülhető legyen a ka-
zánban keletkező kondenzvíz megfagyása (ezért adott esetben szi-
getelni is kell). Ajánlatos felszerelni egy kereskedelmi forgalomban
beszerezhető, polipropilén elvezető műanyag csövet is a kazán alá
- Ø 42 mm -, az ábrán látható módon.
A csonkhoz (vagy más elfogadott csatlakozórendszerhez) csatla-
koztatva szerelje fel a kazánhoz kapott flexibilis kondenzvíz- lee-
resztő csövet, lehetőleg hajlítás nélkül, mert a hajlatokban a kon-
denzvíz összegyűlhet és meg is fagyhat.
A gyártó nem felelős olyan károkért, amelyek a kondenzvíz nem
megfelelő elvezetéséből vagy esetleges megfagyásából fakadnak.
A lefolyócső végig kellően tömített és fagytól védett legyen.
A készülék bekapcsolása előtt győződjön meg mindenképpen arról,
hogy a kondenzvíz elvezetése megfelelően történik.
2.5 - Kültéri hőmérséklet-érzékelő
felszerelése (tartozék)
A külső hőmérséklet-érzékelő megfelelő üzemelése alapvetően fon-
tos ahhoz, hogy a kazán időjárásfüggő módon tudjon működni.
Külső hőmérséklet-érzékelő telepítése és bekötése
Az érzékelőt a fűtendő épület külső falára kell felszerelni betartva
az alábbiakat:
• Az épület leggyakrabban szélnek kitett oldalára kell elhelyezni,
általában ÉSZAKI vagy ÉSZAK-NYUGATI fekvésű falra úgy, hogy
ne érje közvetlenül napsugárzás;
• Körülbelül a falmagasság kétharmadánál helyezze el;
• Lehetőleg ne legyen a közelben ajtó, ablak vagy légelvezető cső,
sem pedig füstcső elvezetés vagy egyéb hőforrás.
A külső hőmérséklet-érzékelő elektromos bekötését bipoláris, 0,5 - 1
mm
2
metszetű kábellel végezze. Ez nem része a szerelőcsomag-
nak; a maximális hossza 30 méter lehet. Nem szükséges a külső
szondára kötendő kábel polaritásra ügyelni. A kábel nem lehet tol-
dott; ha azonban nem kerülhető el a kábel toldása, a csatlakozást
ónnal kell forrasztani, és jól kell szigetelni.
Ha kábelcsatornában vezetik a kábelt, ügyelni kell arra, hogy az ne
legyen együtt nagyfeszültségű vezetékkel (230 V a.c.).
A kültéri hőmérséklet-érzékelő rögzítése a falra (8. ábra)
Az érzékelőt sima falrészre kell elhelyezni; ha a fal csupasz tégla
vagy szabálytalan, keressünk viszonylag sima felületet.
• Csavarjuk ki a felső műanyag védőfedelet az óramutatóval ellen-
tétes irányba.
• Válasszuk ki a rögzítés helyét a falon, és fúrjuk be a rögzítő 5x25
csavarokat befogadó tiplik lyukait.
• Helyezze a tipliket a lyukba.
• Vegye ki a kártyát a helyéről.
• Rögzítse a dobozt a falhoz a csavarokkal (részei a csomagnak).
• Akasszuk rá az rögzítőt, és szorítsuk meg a csavarokat.
• Lazítsuk meg a kábelvezető csavarját, vezessük be az elektro-
mos vezetéket, és rögzítsük az elektromos kapcsokba.
A hőmérséklet-érzékelő elektromos vezetékének bekötését a ka-
zánba az „Elektromos bekötések” c. fejezetben leírtak szerint kell
elvégezni.
9 Ügyeljen arra, hogy a vezeték-bemenetnél jól visszaszorítsa a csa-
vart, nehogy a levegő páratartalma bejusson a nyíláson keresztül.
• Ezután helyezze vissza a kártyát a nyílásába.
• Majd zárjuk le a műanyag védőfedéllel óramutató járásával meg-
egyező irányba elforgatva. A kábelvezetőt jól meg kell szorítani.
2.6 - Elektromos bekötések
A START CONDENS Kis kazánok a gyárat úgy hagyják el, hogy
már teljesen be vannak kábelezve és csak rá kell kötni őket az
áramellátása (a mellékelt tápkábelt használva,) és a környezeti ter-
mosztátra (TA) és/vagy időprogramozóra a megfelelő erre kialakított
kapcsoknál.
• Állítsa a készülék főkapcsolóját „kikapcsolt” állásba.
• Csavarja ki a köpenyt (A - 9. ábra) rögzítő csavarokat.
• Mozgassa előre majd felfelé a köpeny alapját, hogy le tudja
akasztani a vázról.
• Csavarja ki a műszerfalat rögzítő csavart (B - 10. ábra).
• Forgassa a műszerfalat előre.
• Csavarja ki a rögzítő csavarokat (C - 11. ábra), hogy hozzáférjen
a kapocsléchez.
9 Szobatermosztát bemenet biztonsági alacsony feszültségbe
(száraz kapcsolat).
9 Fázis-fázis betáplálás esetén műszer segítségével ellenőrizze,
hogy a két vezeték közül melyben mérik a nagyobb feszültsé-
get a földeléshez képest, majd csatlakoztassa azt az L-hez, s
ugyanígy csatlakoztassa a fennmaradó vezetéket az N-hez.
9 A kazán mind fázis-nulla, mind fázis-fázis áramellátással képes
üzemelni.
9 Kötelező:
• a CEI-EN 60335-1 szabványnak megfelelő többpólusú meg-
szakító használata (a megszakítók nyílása min 3,5 mm, III
kategória)
• ≥ 1,5mm
2
metszetű kábeleket használni, és betartani az L (fá-
zis) - N (semleges) bekötést
• a megszakító amperfelvételének meg kell felelnie a kazán
elektromos teljesítményének; ellenőrizze a műszaki adatokat a
beszerelt modell elektromos teljesítményének ellenőrzéséhez
• a készüléket kösse rá hatékony földelő rendszerre
• biztosítsa a hozzáférést az elektromos aljzathoz a telepítést
követően.
0 Tilos a gázcsövet vagy a vízcsövet használni elektromos földe-
lés céljára.
9 A készülék gyártója nem vállal felelősséget az elektromos rajzo-
kon megadottak be nem tartásáért.
9 A telepítést végző személy felelőssége meggyőződni arról, hogy
a földelés megfelelő-e a telepítés helyén; a gyártó nem felel
olyan károkért, amely a hiányos vagy nem megfelelő földelés
miatt keletkezik.
2.7 - Kazánkonfiguráció
Az elektronikus kártyán egy sor áthidalás (JPX) található, amelyek-
kel a kazán konfigurálható.
Ahhoz, hogy a kártyához hozzá tudjon férni:
• Állítsa a készülék főkapcsolóját kikapcsolt állásba.
• Csavarja ki a köpenyt (A - 9. ábra) rögzítő csavarokat.
• Mozgassa előre majd felfelé a köpeny alapját, hogy le tudja
akasztani a vázról.
• Csavarja ki a műszerfalat rögzítő csavart (B - 10. ábra).
• Forgassa a műszerfalat előre.
• Csavarja ki a rögzítő csavarokat (C - 11. ábra), hogy hozzáférjen
a kapocsléchez.
