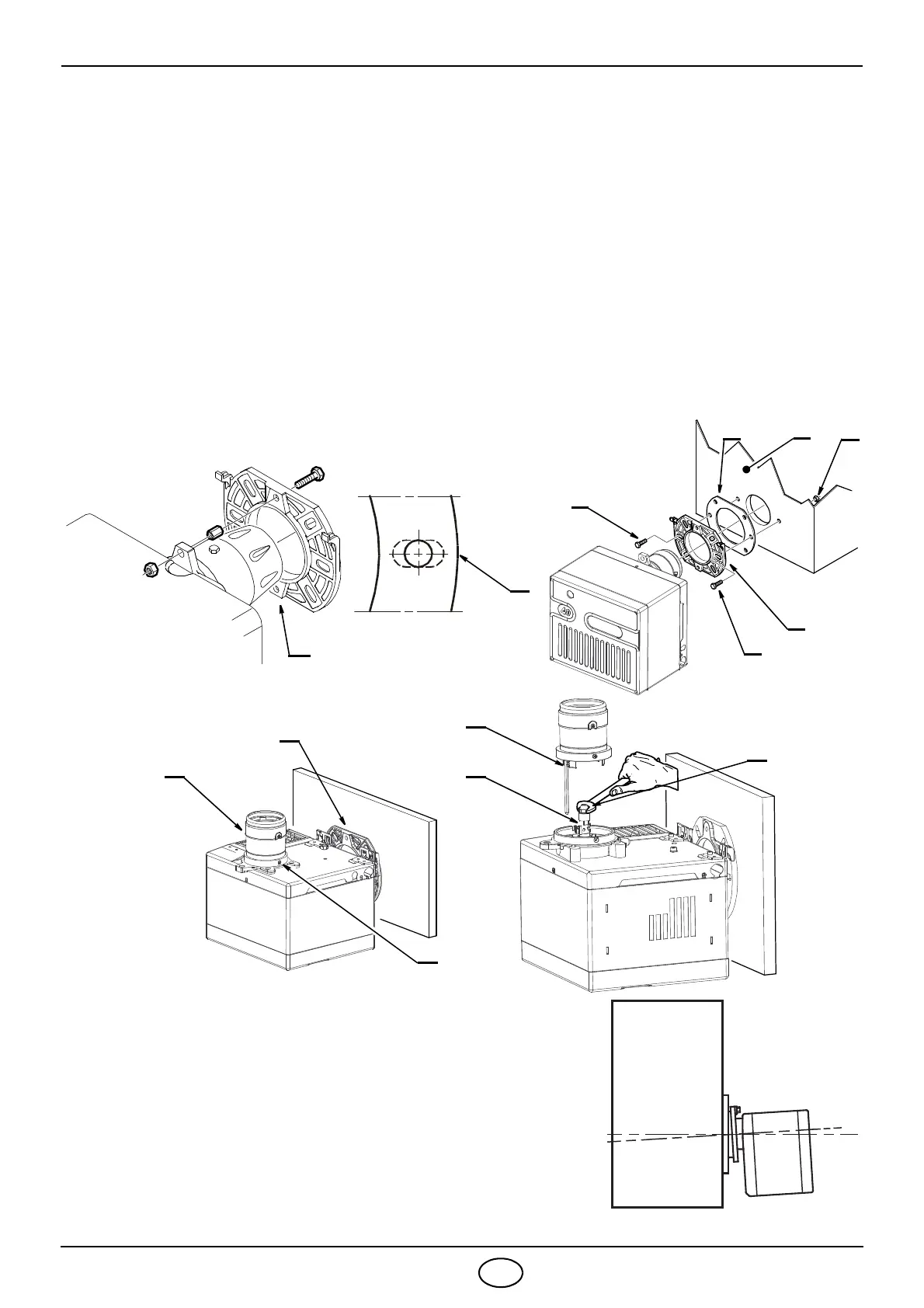

Εικ. 6
Αφού γίνει η στερέωση στο λέβητα, βεβαιωθείτε ότι ο
καυστήρας στέκεται με ελαφρά κλίση προς τα μπροστά
όπως φαίνεται. (στην εικόνα 6).
Ο καυστήρας έχει κατασκευαστεί για να δέχεται τους
σωλήνες τροφοδοσίας πετρελαίου και από τις δύο
πλευρές.
D5572
ΣΤΕΡΕΩΣΗ ΣΤΟΝ ΛΕΒΗΤΑ
Τοποθετήστε τη φλάντζα (1) τη βίδα και τα δύο παξιμάδια, (βλέπε Εικ. 2).
Διευρύνετε, αν είναι απαραίτητο, τις οπές του μονωτικού πετάσματος (5), (βλέπε Εικ. 3).
Στερεώστε στο πορτάκι του λέβητα (4) τη φλάντζα (1) με τις βίδες (2) και (αν είναι απαραίτητο) τα παξιμάδια
(3)
τοποθετώντας ενδιάμεσα το μονωτικό πέτασμα (5), (βλέπε Εικ. 4).
ΘΕΣΗ ΣΥΝΤΗΡΗΣΗΣ
Πρόσβαση στην κεφαλή καύσης, στο σύστημα έλικας - ηλεκτρόδια και στο ακροφύσιο, (βλέπε Εικ. 5)
Αφαιρέστε τον καυστήρα από το λέβητα αφού πρώτα αφαιρέσετε το παξιμάδι στερέωσης στη φλάντζα.
Γαντζώστε τον καυστήρα στη φλάντζα (1), αφαιρέστε την κεφαλή καύσης (6) αφού πρώτα ξεσφίξετε τις βίδες
(7).
Αφαιρέστε τη βάση του ακροφυσίου (8) το σύστημα στήριξης της έλικας (9) αφού πρώτα ξεσφίξετε τη βίδα.
Βιδώστε το ακροφύσιο (10).
D5012
Εικ. 2
1
Εικ. 3
5
E9022
D8058
1
Εικ. 4
4
3
2
2
5
1
10
9
8
7
6
Εικ. 5
D8056
D8057
