24 Manuale di installazione WatchOUT DT
Note:
1. Il microinterruttore 1 va posizionato su ON per abilitare i LED.
2. Solo un LED alla volta può illuminarsi. Per esempio, nel caso di attivazione di entrambi le tecnologie PIR e
MW, o il LED giallo o quello verde si illumina (il primo che rileva), seguito poi dal LED rosso di allarme.
Ponticello Modalità Relé / BUS
Il ponticello J-BUS, situato sulla scheda tra i LED rosso e verde, viene usato
per configurare la modalità di funzionamento del rivelatore (vedi figura al lato).
Modalità
Relé
Modalità
BUS

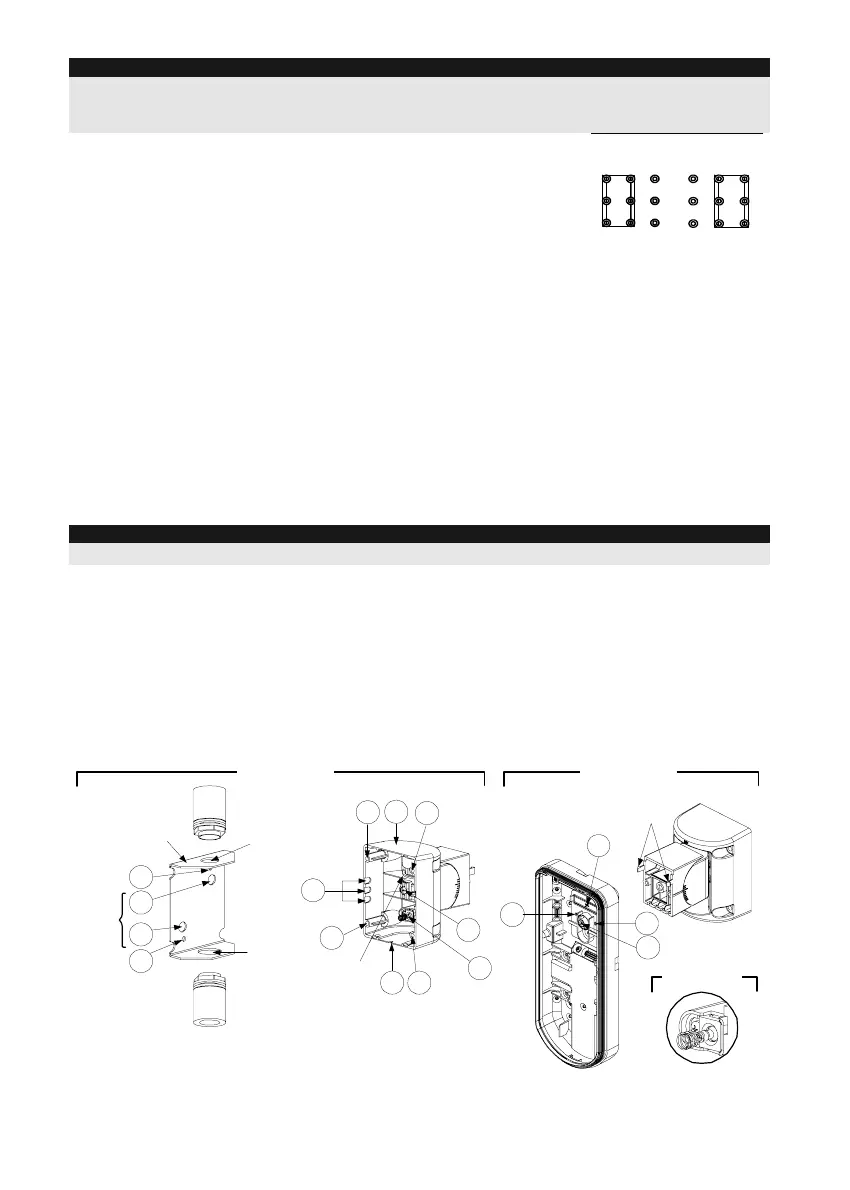

Installazione dello snodo standard
Il kit fornito con il rivelatore da esterno WatchOUT include uno snodo standard per renderne più
flessibile l’installazione. Leggere le istruzioni seguenti per installare il rivelatore con questo snodo.
1. Aprire il coperchio frontale (Allentare C1, figura 1).
2. Sganciare la base interna (Svitare I1, figura 2).
3. Aprire i fori a sfondare della base esterna (figura 6, Dettaglio B)
• W1: Passaggio cavi
• S1,S2: Fori a sfondare per fissare la base esterna allo snodo standard
• S3: Predisposizioni per le viti di fissaggio della base esterna
4. Sullo snodo aprire le predisposizioni per il passaggio cavi S2, S7 o S9 (figura 6, Dettaglio A).
5. Rimuovere il tamper antirimozione dalla base interna (consultare paragrafo "Modifica della posizione
del tamper antirimozione") e collegarlo a S5 (figura 6, Dettaglio A) sullo snodo standard..
Nota:
Accertarsi che il marchio UP è presente nella parte frontale superiore dell snodo.
6. Selezionare le opzioni di installazione di seguito descritte:
Installazione a parete
a. Inserire il cavo esterno attraverso le predisposizioni S2, S7 o S9 (incluso i cavi del tamper)
ed estrarlo facendolo passare attraverso il passaggio cavi dello snodo
(figura 6, Dettaglio B).
b. Fissare lo snodo alla parete tramite i fori S1, S3, S6 ed S8.
Installazione per tubo elettrico
(utilizzare l’adattatore metallico per tubo elettrico - CSMA, figura 6, Dettaglio A)
S1
S2
S3
S9
S8
S7 S6
S5
S4
Tamper
(
vedi Dettaglio C
)
Passaggio
cavi dello
snodo
Fori
molla
tamper
Ø 21 mm
Ø 16 mm
CSMA
M1
M2
M3
M4
Dettaglio A Dettaglio B
S1
W1
S2
S3
Linguette
Snodo Standard
Dettaglio C
Figura 6
