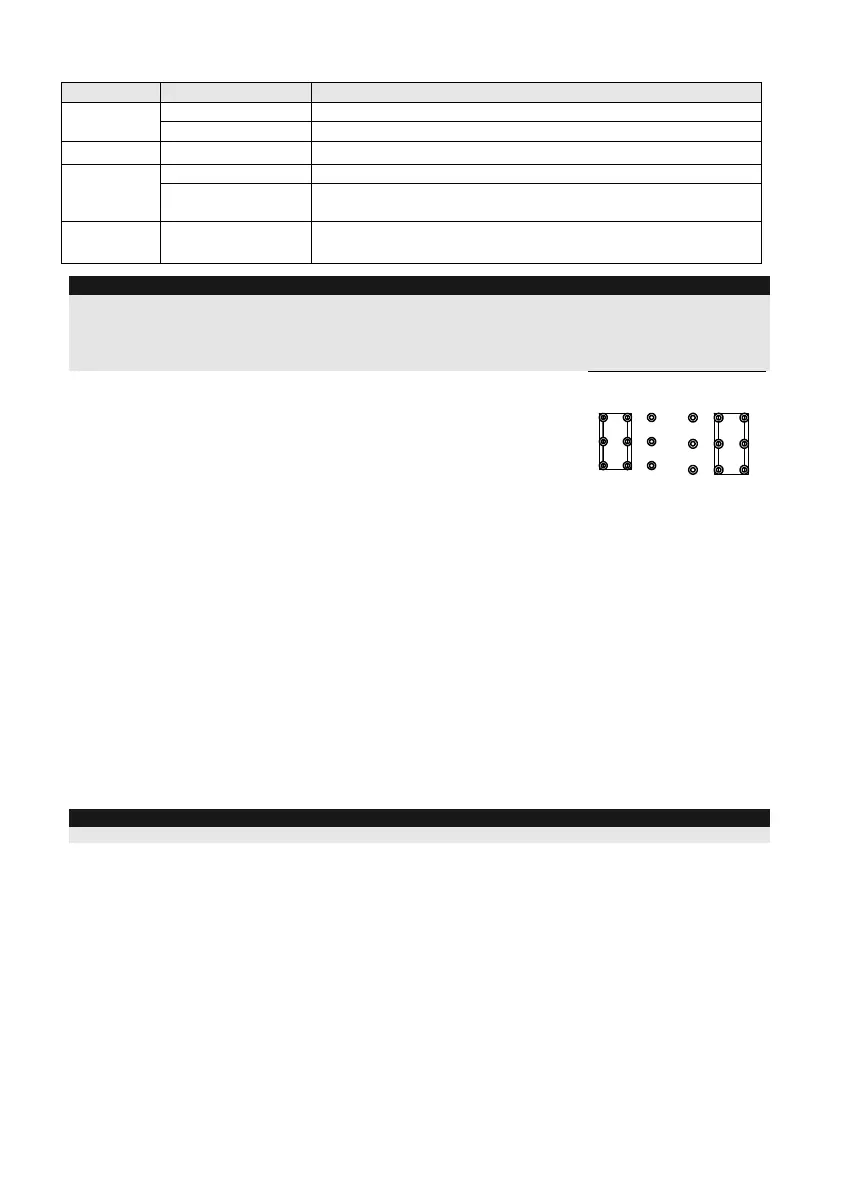

LED’s demonstradores
LED Estado Descrição
Acesa Indica detecção por Infravermelho Passivo
Amarelo
Piscando Indica detecção do sistema Anti-máscara (AM)
Verde
Acesa Indica detecção por Microondas
Acesa Indica ALARME
Vermelho
Piscando Indica mal funcionamento da comunicação com a ProSYS
(apenas no modo BUS)
Todos os
LED’s
Piscando (Um
depois do outro)
Unidade em iniciação. (logo após a eletricidade ser ligada)
Notas:
1. O Dipswitch 1 precisa estar na posição ON para que a indicação dos LED’s esteja Habilitada
2. Apenas um Led é ativado por vez. Por exemplo, no caso de ambos os canais de Infravermelho Passivo e de
Microondas detectarem, um ou outro irá acender, ou o LED Amarelo ou o LED verde (o primeiro a detectar),
seguido pelo LED de alarme.
Jumper de ajuste entre o Modo Relé e o Modo Bus
O Jumper J-BUS (localizado no PCB entre os Led’s vermelho e
verde) é usado para definir o modo de operação do detector, como
explicado abaixo:
Modo
Relé
Modo
BUS
Instalação com Suporte Padrão
A embalagem do Detector Externo contém um suporte rotativo para possibilitar flexibilidade nas
instalações. Por favor siga as instruções para a montagem do Suporte Padrão como segue
abaixo:
1. Abra a tampa frontal do WatchOUT (Desparafuse C1, Figura1).
2. Libere a base interna (Desparafuse I1, Figure2).
3. Abra os furos pré-marcados na base externa (Figura 6, Detalhe B)
• W1: Furos pré-marcados de fiação
• S1,S2: Furos pré-marcados para fixar a base externa no Suporte Padrão
• S3: Parafuso de travamento da base externa
4. No acessório do Suporte Padrão remova os furos pré-marcados de fiação S2, S7 ou S9
(Figura 6, Detalhe A).
5. Remova o tamper de parede da base interna (Veja o item: “Mudando a posição do tamper
de parede”) e conecte-o no S5 (Figura 6, Detalhe A) do Suporte Padrão.
Nota:
Verifique se a marca UP está do lado de cima do suporte padrão.
6. Selecione o tipo de montagem de instalação como segue abaixo:
Montagem de parede
a. Insira o cabeamento externo através dos furos pré-marcados S2, S7 ou
S9 e puxe-os (incluindo a fiação de tamper) Através da passagem de
fiação do suporte padrão (Figura 6, Detalhe B).
b. Fixe o suporte na parede através dos furos S1, S3, S6 e S8.
