Installazione in modalità BUS
Introduzione
Le informazioni di questa sezione fanno riferimento all’installazione del WatchOUT DT collegato
via BUS ai sistemi ProSYS di RISCO. Si possono installare fino a 32 rivelatori connessi al BUS
RS-485 della centrale ProSYS risparmiando così tempo per la stesura dei cavi e ottenendo il
vantaggio di poter configurare e testare questi rivelatori sia elettricamente che funzionalmente, in
locale o da postazione remota.
Cablaggio morsettiera
+,-
Utilizzati per l’alimentazione 12Vcc del rivelatore. Collegare questi morsetti (+)
e (–), rispettivamente ai morsetti AUX RED e COM BLK della centrale ProSYS.
YELLOW
Usato per la comunicazione dei dati via bus ProSYS. Collegare questo
morsetto al BUS YEL della ProSYS.
GREEN
Usato per la comunicazione dei dati via bus ProSYS. Collegare questo
morsetto al BUS GRN della ProSYS.
TAMPER
Usato per il cablaggio del circuito antimanomissione. Consultare gli schemi che
seguono.
LED
ENABLE
Usato per il cablaggio del circuito antimanomissione. Consultare gli schemi che
seguono.
Nota:
I morsetti non descritti in tabella non vengono utilizzati nella modalità di connessione BUS.

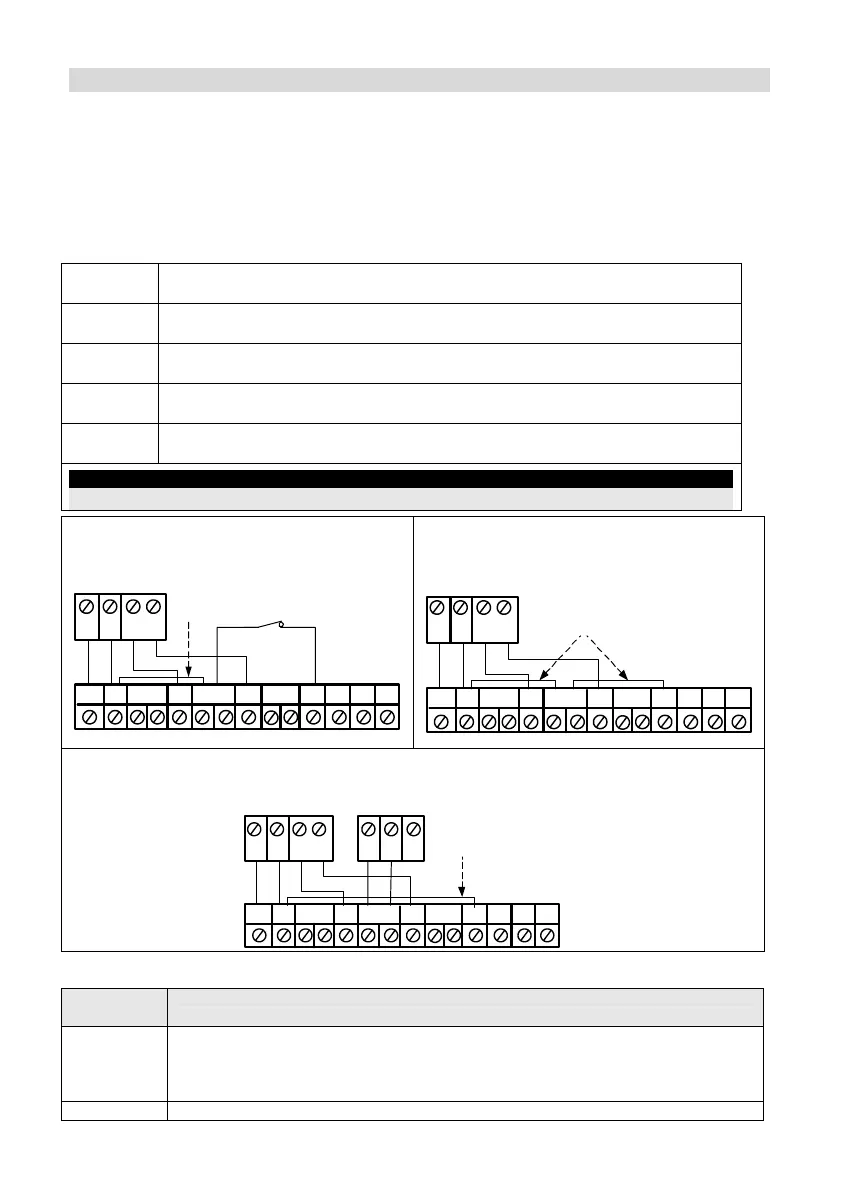

Tamper Antiapertura e Antirimozione
+-
SET/
UN S E T
LEDs
EN A BLE
AM
YE L
FREE
ALARM
TAMPER
GR E E N
FREE
DU ST TEST
COM
BLK
BUS
GRN
YEL
ProSYS
AU X
RED
BUS
Modalità BUS
Cablaggio tamper
Antiapertura e Antirimozione
Cortocircuitare
TAMPER ANTIRIMOZIONE(N.C)
Solo Tamper Antiapertura
+-
SET/
UN S E T
LEDs
EN ABL E
AM
YE L
FREE
ALARM
TAMPER
GREEN
FREE
DU ST TEST
COM
BLK
BUS
GRN
YEL
ProSYS
AU X
RED
BUS
Modalità BUS
Cablaggio Tamper
Antiapertura
Cortocircuitare
Tamper Antiapertura ad un Ingresso di Zona
+-
SET/
UN S E T
LEDs
EN A BLE
AM
YE L
FREE
ALARM
TAMPER
GR E E N
FREE
DUST TEST
COM
BLK
BUS
GR N
YEL
ProSYS
BUS
COM
Z1 Z2
Ingresso
Zona
AU X
RED
Modalità BUS
Tamper Antiapertura tramite
ingresso di zona
Cortocircuitare
Predisposizione microinterruttori
N°
Microint.
Descrizione
1 - 5 Usati per impostare l’indirizzo ID del rivelatore. Impostare l’indirizzo ID del
rivelatore così come per ogni altro modulo PROSYS. Consultare il manuale di
“Installazione e Programmazione”, sezione di “Configurazione degli Indirizzi ID
dei Moduli”. (Fare riferimento alla tabella che segue)
6 - 8 Non usati
