40 Manual de Instalaćion del WatchOUT DT
Notas:
1. El interruptor DIP 1 debe estar en la posición ON para habilitar las indicaciones del LED.
2. Solamente un LED está activo al mismo tiempo. Por ejemplo, en el caso de detección simultánea PIR y MW,
se visualiza constante el LED AMARILLO o el VERDE (el primero que detecta), seguido por el LED ROJO
de Alarma.

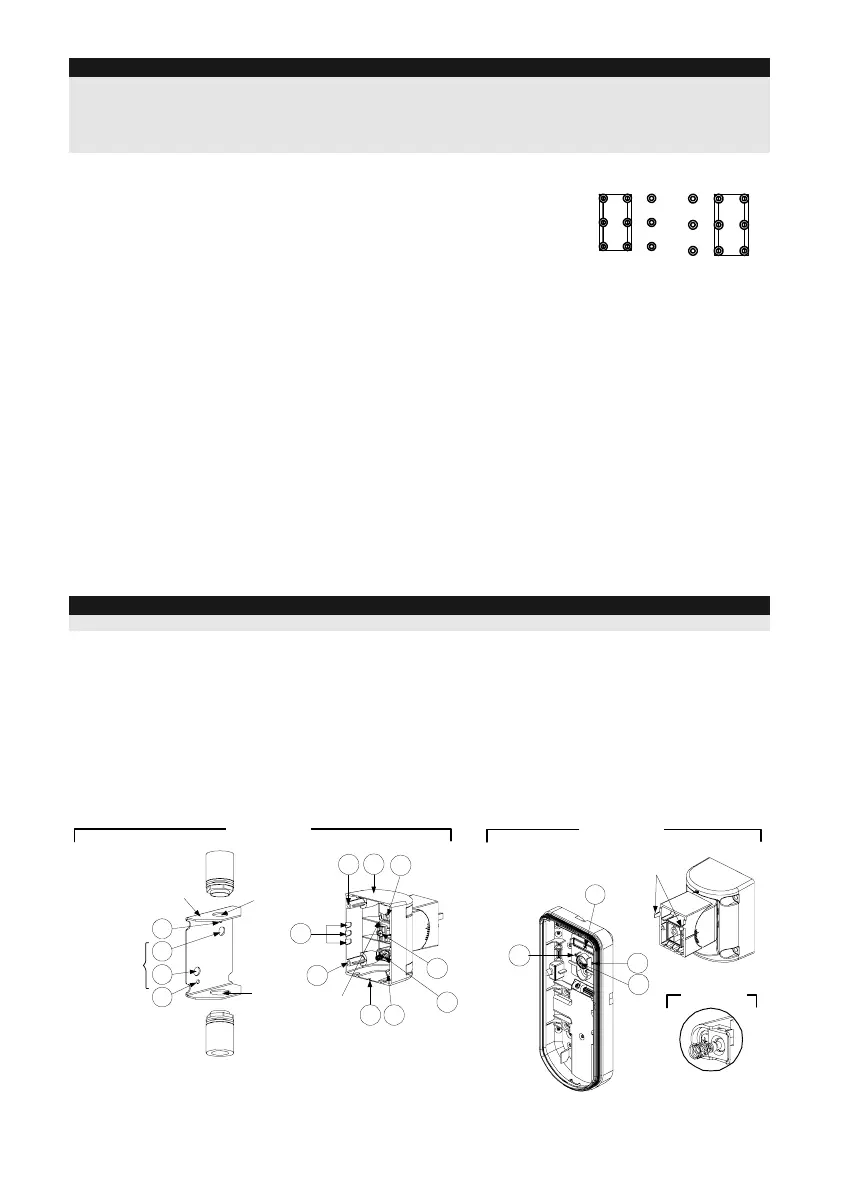

Puente Modo Relé / Modo BUS
El Puente J-BUS (situado en el PCB entre los LEDs rojo y verde) se
usa para definir el modo de operación del detector, como sigue:
Modo
Relé
Modo
BUS
Instalación de la Rótula Giratoria Estándar
El embalaje del detector Exterior contiene una rótula giratoria estándar para instalación flexible.
Por favor, siga las instrucciones más abajo para montar el detector con la Rótula Giratoria
Estándar:
1. Abra la tapa delantera del WatchOUT (abra C1, Figura 1).
2. Libere la base interna (abra I1, Figura 2).
3. Abra los agujeros pre-marcados en la base externa (Figura 6, Detalle B)
• W1: Agujeros pre-marcados para los cables
• S1,S2: Agujeros pre-marcados para asegurar la base externa a la Rótula Giratoria
Estándar
• S3: Agujero para el tornillo de fijación de la base externa
4. En el accesorio de la rótula giratoria elimine el agujero pre-marcado que necesite para pasar
el cableado por la rótula: S2, S7 o S9 (Figura 6, Detalle A).
5. Extraiga el tamper posterior de la base interna (ver el párrafo “Cambiando la Posición del
Tamper Posterior ") y conéctelo a S5 (Figura 6, Detalle A) en la Rótula Giratoria Estándar.
Nota:
Asegúrese que usted ve la marca grabada UP en la parte superior de la parte frontal de la Rótula Giratoria.
6. Seleccione el tipo de instalación de montaje como sigue:
Montaje en Pared
a. Inserte el cableado del cable externo a través de los agujeros pre-marcados S2, S7 o S9 y
sáquelos (incluyendo los cables del tamper) a través del Conducto de los Cables de la
Rótula Giratoria (Figura 6, Detalle B).
b. Fije la rótula giratorio a la pared a través de los agujeros S1, S3, S6 y S8.
Montaje del Conducto de la Rótula Giratoria (usando el Adaptador de Conducto de Metal de
la Rótula Giratoria - CSMA, Figura 6, Detalle A)
Detalle B
S1
W1
S2
S3
Clips de
sujección
Detalle C
S1
S2
S3
S9
S8
S7 S6
S5
S4
Detalle A
Rótula Estándar
Ø
21mm
Ø
16 mm
CSMA
M1
Agujeros del
Resorte del
Tamper
Conducto de
cables del
eslabón giratoriode
la Rótula
Tamper
(véase ver Detalle C)
M1
M1
M1
Figura 6
