Risco WatchOUT - Changement de Position de Lautoprotection Arrière; Câblage de la Borne de Connexion

54 Guide d'installation du WatchOUT DT
Remarque :
Pour une installation à 45° sur côté droit, utilisez les pièces équivalentes du socle externe comme suit :
Désignation des pastilles pré-percées
Gauche Droit
Pastilles pré-percées pour montage L1, L2 R1, R2
Pastilles pré-percées du ressort de l'autoprotection T1,T3 T2,T4
Vis de montage de l'autoprotection T5 T6

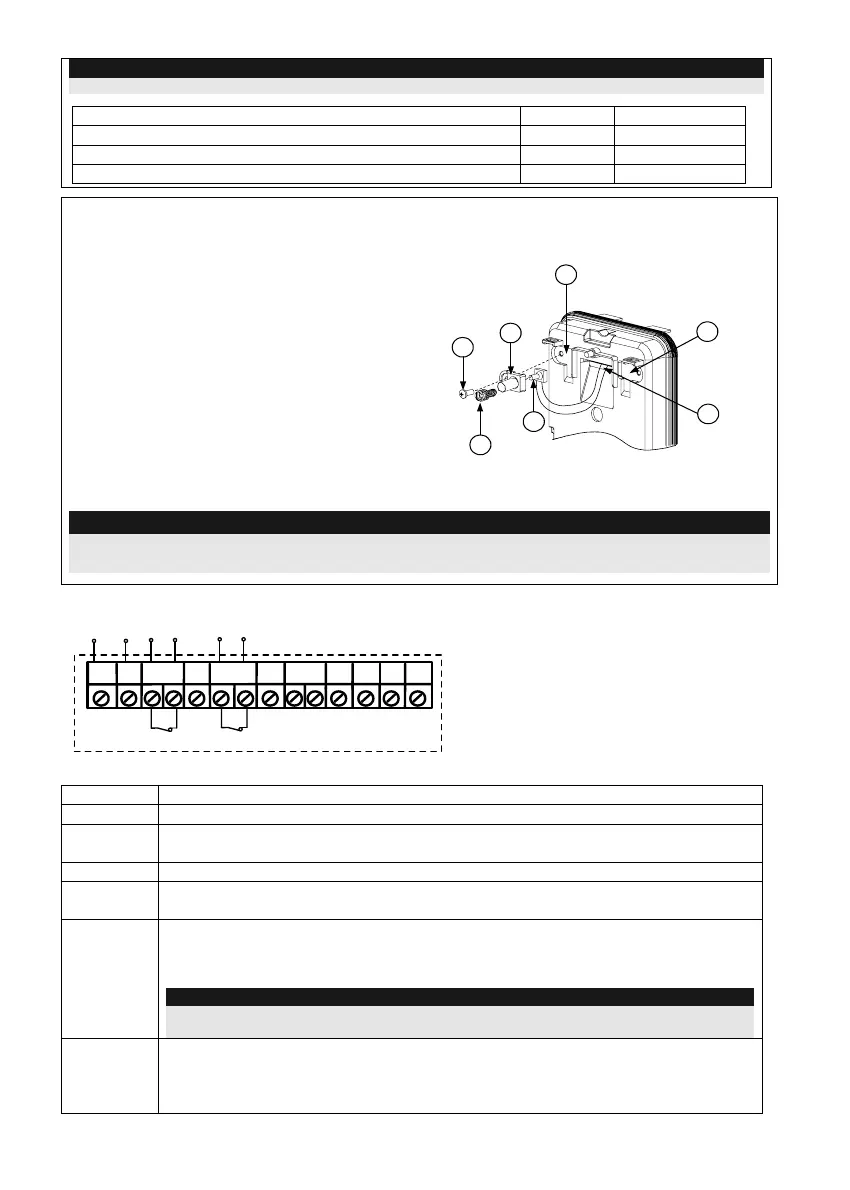

Changement de position de l'autoprotection
arrière
L'autoprotection arrière est, par défaut, fixée sur le
côté droit du socle interne (vue arrière). Si vous
souhaitez la déplacer sur le côté gauche (vue
arrière), procédez comme suit (Figure 5) :
1. Retirez la vis d'autoprotection 1 pour dégager
l'autoprotection de la position 7.
2. Assurez-vous que le ressort de
l'autoprotection 2 repose bien sur la base de
câblage 4 de l'autoprotection.
3. Vérifiez que le crochet en plastique 3 de
l'autoprotection repose bien sur les points 2
et 4.
4. Serrez la vis d'autoprotection 1 dans la pièce
3 en la faisant passer par la position 6.
Figure 5
3
6
1
2
4
7
5
Autoprotection
droite
Autoprotection
gauche
Remarques:
1. Vous entendrez un "Clic" en fixant le ressort de l'autoprotection au mur.
2. Pour l'installation sur un mât, l'autoprotection peut être déplacée vers le côté inférieur droit du socle interne.
Câblage de la borne de connexion
+-
SET/
UNSET
LEDs
ENABL
AM
YEL
FREE
ALARM
TAMPER
GREEN
FREE
DUST TEST
12VDC
N.C
N.C
WatchOUT DT - PCB
+,-
12 VDC
ALARME
Relais N.F, 24VCC, 0,1A
JAUNE
LIBRE
Broche libre pouvant servir à connecter les fils électriques et résistances EOL.
AUTOPR.
Relais N.F, 24VCC, 0,1A
VERT
LIBRE
Broche libre pouvant servir à connecter les fils électriques et résistances.
AM
Sortie relais AM normalement fermée (
24VDC, 0,1A) indiquant une alarme Anti-
Masque ou une panne quelconque du détecteur (sauf présence de poussière ou
impuretés sur la lentille).
Remarque :
En cas d'installation d'un détecteur avec capteur de vibrations, et si le DP8 est défini comme
Activé, ce relais s'ouvre aussi momentanément lors d'un évènement dû à des vibrations.
LED
ACTIVE
Pour le contrôle à distance des diodes LED quand le micro-interrupteur DIP1 est
en position de marche (ON).
LED Activée : alimentation +12V OU pas de connexion de la borne de connexion
LED Désactivée : mettre la borne à 0V.
