46 Manual de Instalaćion del WatchOUT DT
Instalación en Modo BUS
Introducción
La información en esta sección se refiere únicamente a la instalación del WatchOUT DT en Modo
BUS. Pueden instalarse hasta 32 detectores en el BUS RS485 del ProSYS, ahorrando tiempo de
cableado y permitiendo control y diagnósticos remotos.
Cableado del Terminal
+,-
Usado para la conexión de la fuente de alimentación de 12VDC. Conecte el
terminal (+) al AUX RED y el terminal (–) al COM BLK en los terminales del
ProSYS.
YELLOW
Usado para comunicación de datos con el ProSYS. Conecte el terminal al
BUS YEL del ProSYS
GREEN
Usado para comunicación de datos con el ProSYS. Conecte el terminal al
BUS GRN del ProSYS
TAMPER
Usado para el cableado de la detección tamper (véase más abajo)
LED
ENABLE
Usado para el cableado de la detección tamper (véase más abajo)
Note:
Todos los terminales que no se mencionan en la tabla de arriba, no se utilizan.

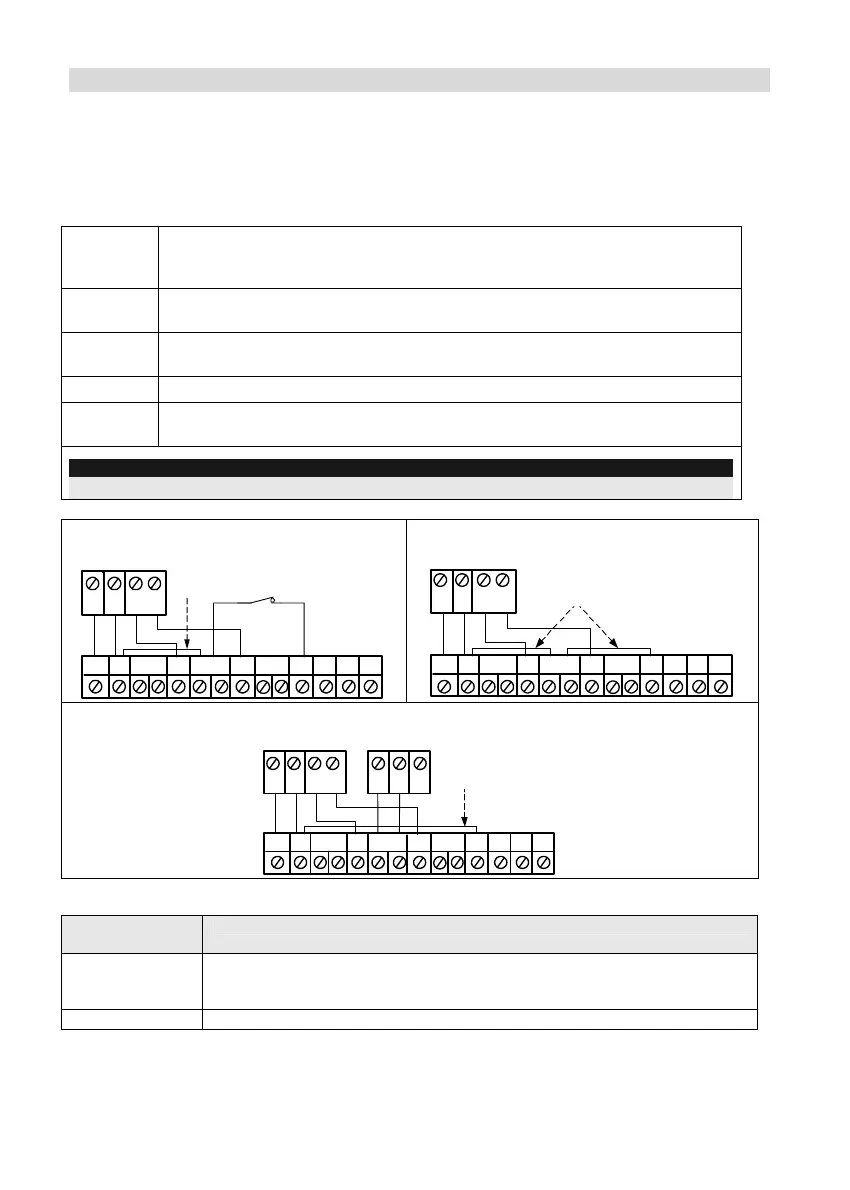

Tamper de Tapa y Posterior
+-
SET /
UN S E T
LEDs
EN A BL E
AM
YE L
FREE
ALARM
TAMPER
GR EE N
FREE
DU ST TEST
COM
BLK
BUS
GRN
YEL
ProSYS
AU X
RED
BUS
Modo BUS:
Cableado de la Tapa y del Tamper posterior
Tamper
posterior (N.C.)
Corto
Tamper de Tapa solamente
+-
SET /
UN S E T
LEDs
EN AB LE
AM
YE L
FREE
ALARM
TAMPER
GREE N
FREE
DUST TEST
COM
BLK
BUS
GRN
YEL
ProSYS
AU X
RED
BUS
Modo BUS:
Cableado del tamper de la Tapa
Corto
Tamper de Tapa a Entrada de Zona
+-
SET/
UN S E T
LEDs
EN A B LE
AM
YE L
FREE
ALARM
TAMPER
GR E E N
FREE
DU ST TES T
COM
BLK
BUS
GR N
YEL
ProSYS
BUS
COM
Z1 Z2
AUX
RED
Modo BUS:
Tamper de la Tapa para
Entrada de Zona
Corto
Entrada de
Zona
Configuración del Interruptor DIP
Número del
Interruptor DIP
Descripción
1 - 5 Usado para asignar el número de ID del detector. Establezca el número de
ID de la misma manera que para cualquier otro accesorio del ProSYS
(Refiérase al manual de instrucción de instalación del ProSYS)
6 - 8 Sin uso
