Risco WatchOUT - Instalación de Montaje en Pared; Montaje Plano; Montaje en Ángulo de 45° (Montaje del Lado Izquierdo)

Manual de Instalaćion del WatchOUT DT 37
Español

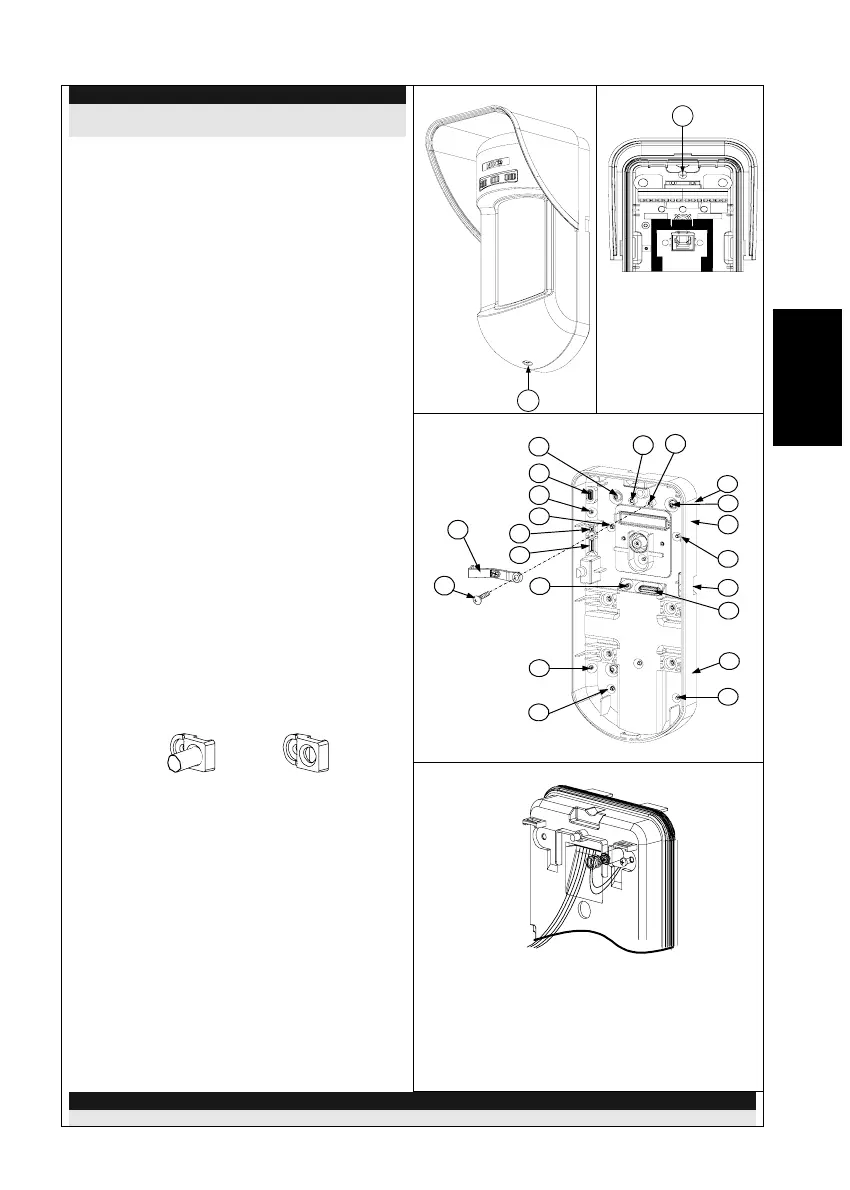

Instalación de Montaje en Pared
Figura 1
C1
Figura 2
I1
Figura 3
Palanca del
Tamper
A
T5
T1
B2
W9
B3
W2
B
L1
T3
B1
L2
W3
B4
R1
R2
(no visible)
T2
T6
(no visible)
T4
W5
W6
Nota:
Los números pre-marcados de instalación están
señalados en la chapa posterior.
1. Abra la tapa delantera del WatchOUT
(abra C1, Figura 1).
2. Libere la base interna (abra I1, Figura 2).
3. Seleccione la instalación de montaje como
sigue:
Montaje Plano:
Abra los agujeros pre-marcados en la base
externa (Figura 3).
• B1 - B4: Agujeros pre-marcados de
montaje en pared
• T1: Agujero pre-marcado del tamper
trasero
• W2 / W3: Agujeros pre-marcados para
entrada de cables
Montaje en ángulo de 45° (montaje del
lado izquierdo)
a. Abra los agujeros pre-marcados en la
base externa (Figura 3)
• L1, L2: Agujeros pre-marcados de
montaje del lado izquierdo
• T3: Agujero pre-marcado del tamper
izquierdo
• W5 / W6: Agujeros pre-marcados para
entrada de cables
b. Quite el resorte del tamper
c. Reemplace la abrazadera del tamper
(Ítem 1) con la abrazadera plana
suministrada (Ítem 2).
Ítem 1
Ítem 2
d. Inserte la palanca del tamper B en T5 y
T3 y apriete el tornillo A (Figura 3)
4. Inserte los cables externos a través de la
base externa W2, W3 (montaje plano) o
W5, W6 (montaje lado izquierdo) (Figura 3)
5. Asegure la base externa a la pared.
6. Inserte los cables externos y los cables del
tamper a través de la base interna (Figura
4).
7. Asegure la base interna a la base externa
(cierre I1, Figura 2).
8. Cierre la tapa delantera (cierre C1, Figura
1) después de cablear y configurar los
interruptores DIP.
9. Haga una prueba de movimiento del
detector.
Figura 4
Nota:
Para la instalación del lado derecho a 45° use las unidades equivalentes en la base externa como sigue:
