Guide d'installation du WatchOUT DT 57
Français
Montage du conduit de la rotule
(à l'aide de l'adaptateur rotule métallique pour conduit
- CSMA) (Figure 7, Détail A)
Détail B
S1
W1
S2
S3
Pressions
Détail C
S1
S2
S3
S9
S8
S7 S6
S5
S4
Détail A
Rotule standard
Ø
21mm
Ø
16 mm
CSMA
M1
Perforations
prévues
pour le ressort
de l'autoprotection
Passage
des fils
électriques
de la rotule
Autoprotection
(cf. Détail C)
M1
M1
M1

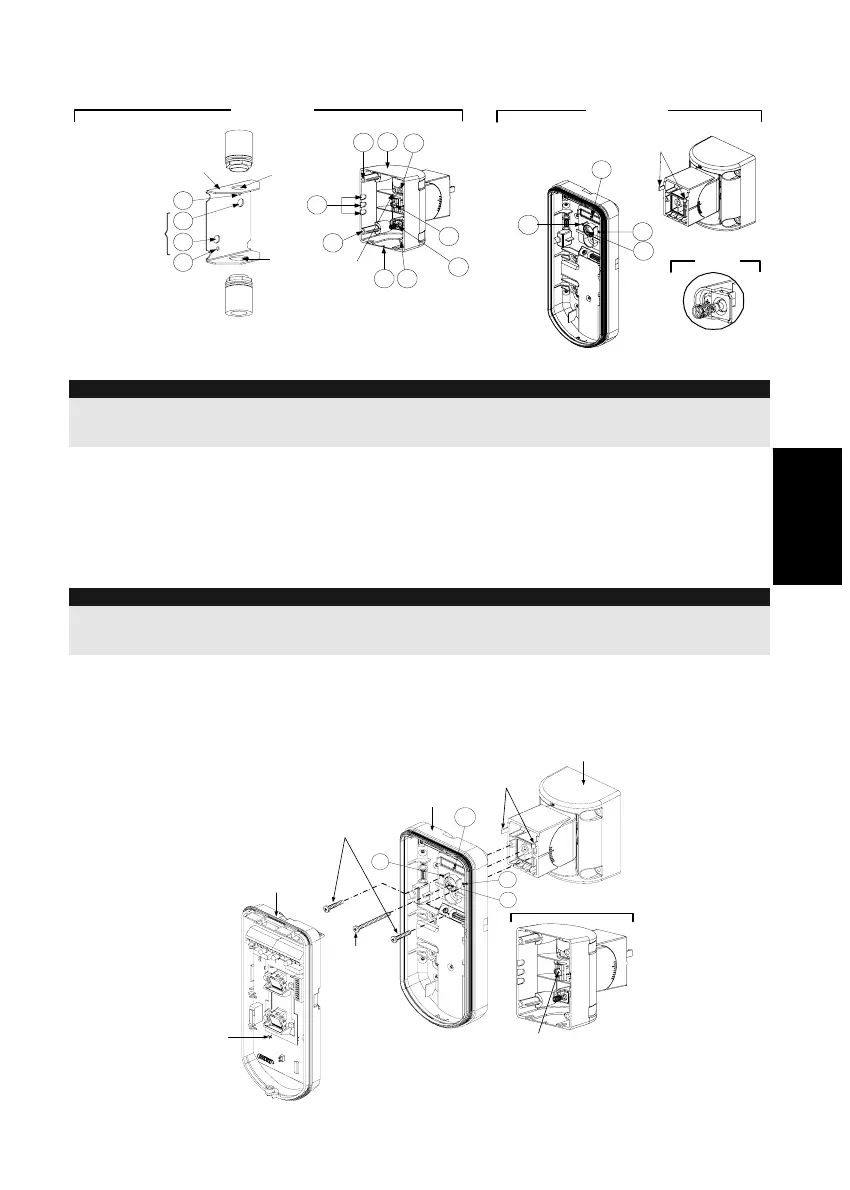

Figure 7
Remarque :
Le CSMA est nécessaire en cas d'utilisation de fils électriques extérieurs au mur, ce qui requiert une bonne
protection de la gaine les contenant. Il doit être commandé séparément sous la référence :
P/N RA300SC0000A.
a. Choisissez la direction dans laquelle vous voulez monter le CMSA, en fonction du
diamètre voulu : 16mm (0.63 inches) ou 21mm (0.83 inches).
b. Introduisez le conduit dans le CSMA.
c. Fixez le CSMA au mur, en passant par les points (M1, M4).
d. Insérez les câbles externes et les fils électriques de l'autoprotection en partant du conduit
et en passant par le passage de la rotule prévu à cet effet (Figure 7, Détail A).
e. Fixez la rotule au mur en utilisant les entrées S1, S3, S6 et S8.
Remarque :
Le ressort de l'autoprotection S5 (figure 7) doit toucher le mur à travers les entrées prévues à cet effet M2 ou
M3 dans le CSMA. Assurez-vous d'entendre un "clic" venant de l'autoprotection lorsque vous l'accrochez au
mur.
7. Insérez les fils électriques de l'autoprotection ainsi que les câbles externes en partant de la
rotule standard et en passant par la pastille pré-percées W1 du socle externe (Figure 7,
Détail B).
8. Fixez le socle externe à la rotule à l'aide de deux vis passant par les pastilles (pressions)
correspondantes (Figure 8).
PCB
Socle externe
Socle interne
Vis de fixation
en angle
(cf. Remarque 2)
Cf. Détail A
Vis de fixation du socle
externe sur la rotule
Détail A
Vis de fixation de
l'ensemble rotule
(cf. Remarque)
Pressions
S1
W1
S2
S3
Figure 8
