Risco WatchOUT - Cambiando la Posición del Tamper Posterior; Cableado del Terminal

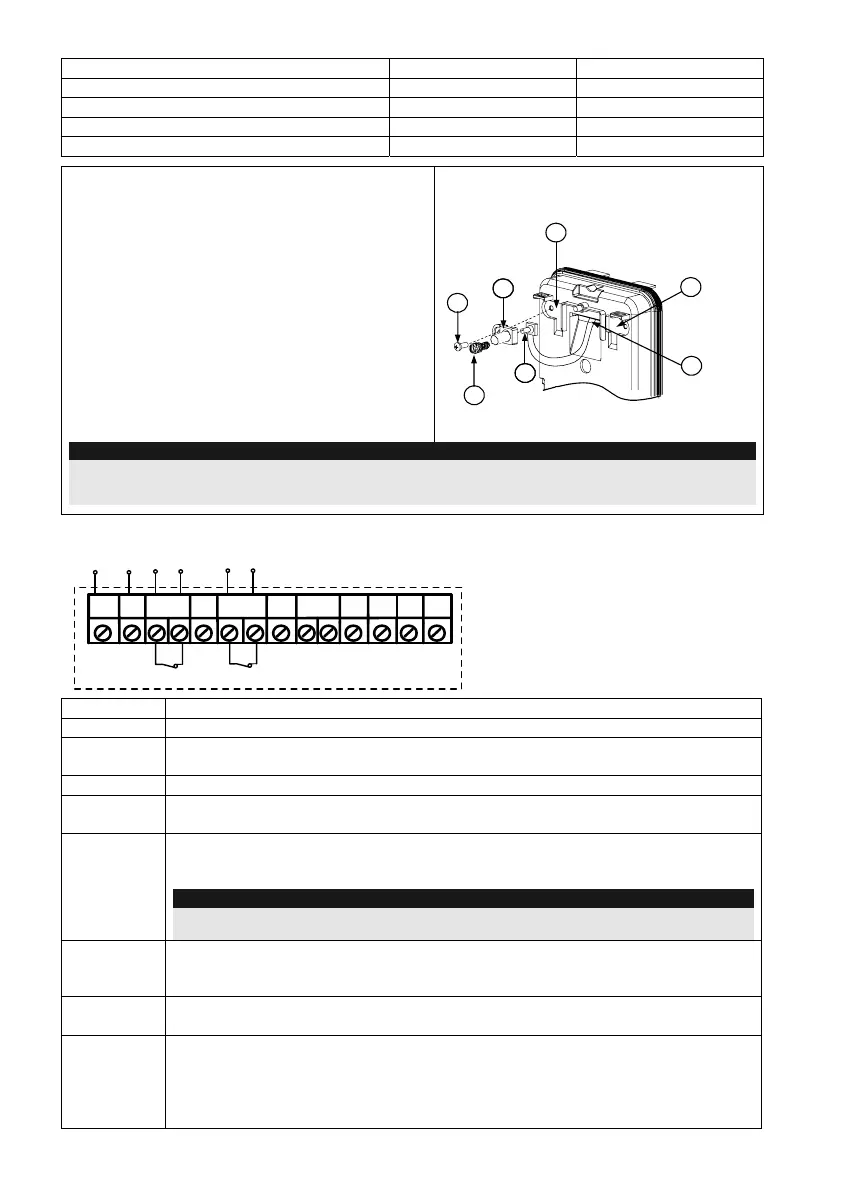

38 Manual de Instalaćion del WatchOUT DT
Descripción agujeros pre-marcados Izquierda Derecha
Agujeros de montaje L1, L2 R1, R2
Agujeros del resorte del tamper T1,T3 T2,T4
Anclaje del tornillo del tamper T5 T6
Agujeros cableado W5, W6 W7, W8
Cambiando la posición del Tamper
Posterior
El tamper posterior por defecto se asegura en el
lado derecho de la base (vista posterior). Si
desea moverlo al lado izquierdo (vista posterior),
haga lo siguiente (Figura 5):
1. Quite el tornillo 1 del tamper para liberar el
tamper de la posición 7.
2. Asegúrese que el resorte 2 del tamper está
asentado sobre la base del cable del tamper 4.
3. Asegúrese que la abrazadera de plástico del
tamper 3 esté asentada en el 2 y 4.
4. Asegure el tornillo del tamper 1 en el 3 sobre
la posición 6.
Figura 5
3
6
1
2
4
7
5
Tamper del Lado
Izquierdo
Tamper del Lado
Derecho
Notas:
1. Asegúrese que escucha un "clic" al fijar el resorte del tamper a la pared.
2. Para instalación en poste, el tamper puede moverse a la parte inferior del lado derecho de la base interna.
Cableado del Terminal
+-
SET/
UNSET
LEDs
ENABL
AM
YEL
FREE
ALARM
TAMPER
GREEN
FREE
DUST TEST
12VDC
N.C
N.C
WatchOUT DT - PCB
+,-
12 VDC
ALARM
Relé N.C., 24 VDC, 0.1A
FREE YEL
Este terminal es una clavija libre que puede usarse para conectar cables y
resistencias EOL (fin de línea)
TAMPER
Relé N.C., 24 VDC, 0.1A
FREE
GREEN
Este terminal es una clavija libre que puede usarse para conectar cables y
resistencias EOL (fin de línea)
AM
Salida de relé AM normalmente cerrada (24VDC, 0.1A) indica alarma Anti-
Enmascaramiento o cualquier problema en el detector (No incluye polvo/lente
sucia).
Nota:
Cuando se instala un detector de vibración y el DP8 está definido como Activado, este relé
también se abre momentáneamente cuando ocurre un evento de vibración.
LED
ENABLE
Usado para controlar remotamente los LEDs cuando el DIP1 está puesto a ON.
Activado: entrada de +12V O sin conexión al terminal
Desactivado: conectar la entrada a 0V
DUST
Colector NA (normalmente abierto) máx. 70 mA. Indica que la lente está sucia y
requiere limpieza.
TEST
Usado para realizar pruebas remotas de alarma al detector, aplicando 0 voltios a
este terminal.
Éxito: Relé de alarma abierto momentáneamente.
Fallo: Relé AM abierto.
