Instruções de Instalação WatchOUT DT 75
Portuguese
Montando o suporte com conduíte (usando o Adaptador Metálico do Suporte de Conduíte -
AMSC, Figura 6, Detalhe A)
Detalhe B
S1
W1
S2
S3
Botões de
pressão
Detalle C
S1
S2
S3
S9
S8
S7 S6
S5
S4
Detalhe A
Suporte Rotativo Estandarte
Ø
21mm
Ø
16 mm
CSMA
M1
Furos da mola
do tamper
Conduto de
cabos do suporte
rotativo
Tamper
(ver Detalhe C)
M1
M1
M1

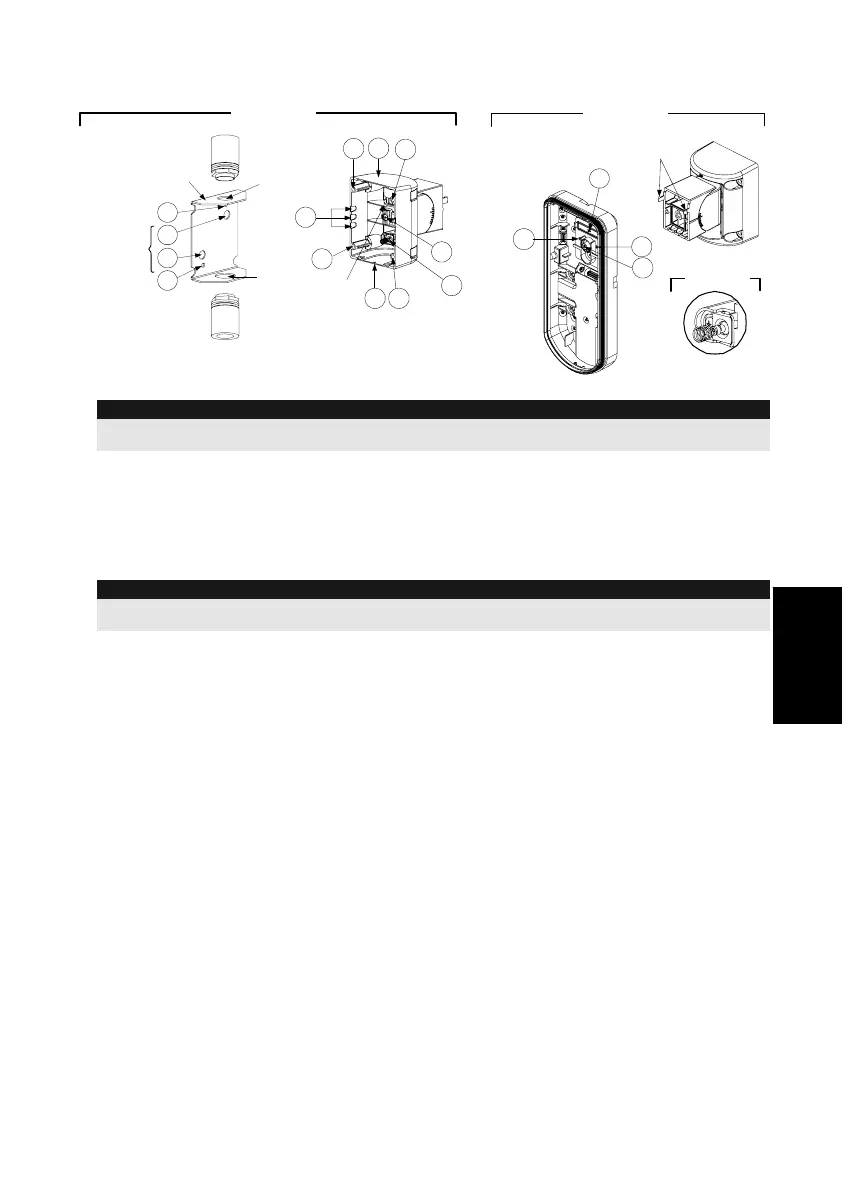

Figura 6
Nota:
O AMSC é necessário quando existe um Conduíte de passagem de fiação externo na parede. O AMSC é
vendido separadamente – O código para pedido é RA300SC0000A.
a. Escolha a posição do AMSC de acordo com o diâmetro: 16mm (0.63 polegadas) ou 21mm
(0.83 polegadas).
b. Insira o tubo de conduíte no AMSC.
c. Fixe o AMSC na parede através dos pontos (M1, M4).
d. Insira os cabos externos e os fios do tamper na passagem de fiação do Conduíte (Figura
6, Detalhe A).
e. Fixe o Suporte na parede através dos furos S1, S3, S6 e S8.
Nota:
A mola do Tamper S5 (Figura 7) deve fazer contato com a parede através do furos M2 ou M3 do AMSC.
Assegure-se de ouvir o “Clique” quando conecta-lo na parede.
7. Insira os fios do tamper e os cabos externos através do furo pré-marcado W1 do Suporte
Padrão na base externa (Figura 6, Detalhe B).
8. Conecte a base externa no suporte usando as garras apropriadas (Figura 8).
