Risco WatchOUT - Ajustes Dos Dipswitches; Ajuste de Microondas; Teste de Caminhada

Instruções de Instalação WatchOUT DT 73
Portuguese
TEST
Usado para testar a saída de alarme remotamente, testando o detector ao
aplicar 0V nesse terminal.
Sucesso: O relé de alarme é momentaneamente aberto.
Falha: O relé de Anti-Máscara (AM) é aberto
Essa entrada possibilita o controle do sistema Anti-máscara e da operação dos
Led’s de acordo com o estado, Set = (ativado) / Unset (Desativado).
Enquanto o sistema estiver desarmado essa característica previne que o intruso
tenha conhecimento do estado do detector e desabilita o Anti-máscara.
SET/
UNSET
Estado do
Sistema
Estado da entrada Relé AM LED’s
Set (Ativado) 0V Desabilitado Desligado
Unset
(Desativado)
12V ou sem conexão Habilitado* Habilitado**
* DIP7 na posição ON (Anti-mácara habilitado)
** DIP1 na posição ON (LEDs Habilitados) e o terminal de entrada LEDs ENABLE habilitado
(+12V OU sem conexão)

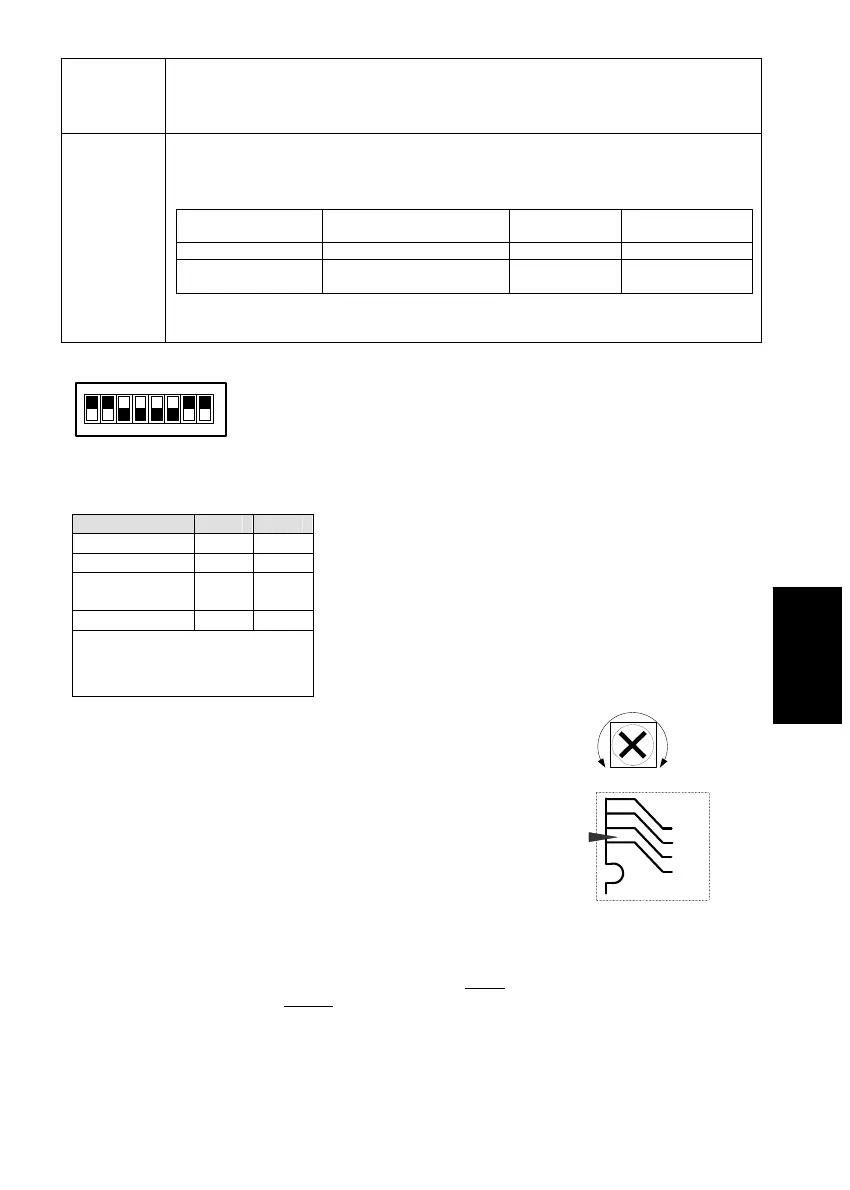

Ajustes dos Dipswitches
12345678
ON
Factory
Default
DIP 1: Operação dos LED’s
On: LED’s Habilitados
Off: LED’s Desabilitados
DIP 2-3: Sensibilidade de Detecção
Sensibilidade DIP2 DIP3
Baixa Off Off
Média Off On
Normal (Valor
de Fábrica)
On Off
Máxima* On On
* Na sensibilidade máxima a
tecnologia de reconhecimento de
oscilação fica desabilitada para
alcançar o máximo de sensibilidade
DIP 4: Lógica de Alarme
On: Infravermelho Passivo OU Microondas
Off: Infravermelho Passivo + Microondas
DIP 5: Ótica de detecção
On: Barreira / Longo alcance
Off: Ângulo aberto
DIP 6: LED Vermelho / 3 LED
On: Apenas LED vermelho
Off: 3 LED’s
DIP 7: Operação do Anti-máscara
On: Habilitado
Off: Desabilitado
DIP 8: Detecção de Vibração (aplicável apenas
nas versões com sensor de vibração
instalado)
On: Habilitado
Off: Desabilitado
Ajuste de Microondas
Ajuste a cobertura da área de detecção do Microondas usando o
Trimmer no PCB.
MIN
MAX
Teste de Caminhada
Dois minutos depois de ligar a energia elétrica, faça o teste de
caminhada, caminhando na área protegida e verificando o correto
funcionamento.
Para instalações com superfícies irregulares deslize o PCB dentro da
base interna para o ajuste apropriado de acordo com a altura
desejada (1.0m, 1.5m, 2.2m, 2.7m) de acordo com a escala impressa
no canto esquerdo de baixo do PCB, ou use o acessório de suporte
padrão.
Para reduzir a escala de detecção, deslize o PCB para CIMA
ou
incline o suporte padrão para BAIXO
.
1.00M
1.50M
2.20M
2.70M
PCB
