Risco WatchOUT - Mudando a Posição Do Tamper de Parede; Terminais de Fiação

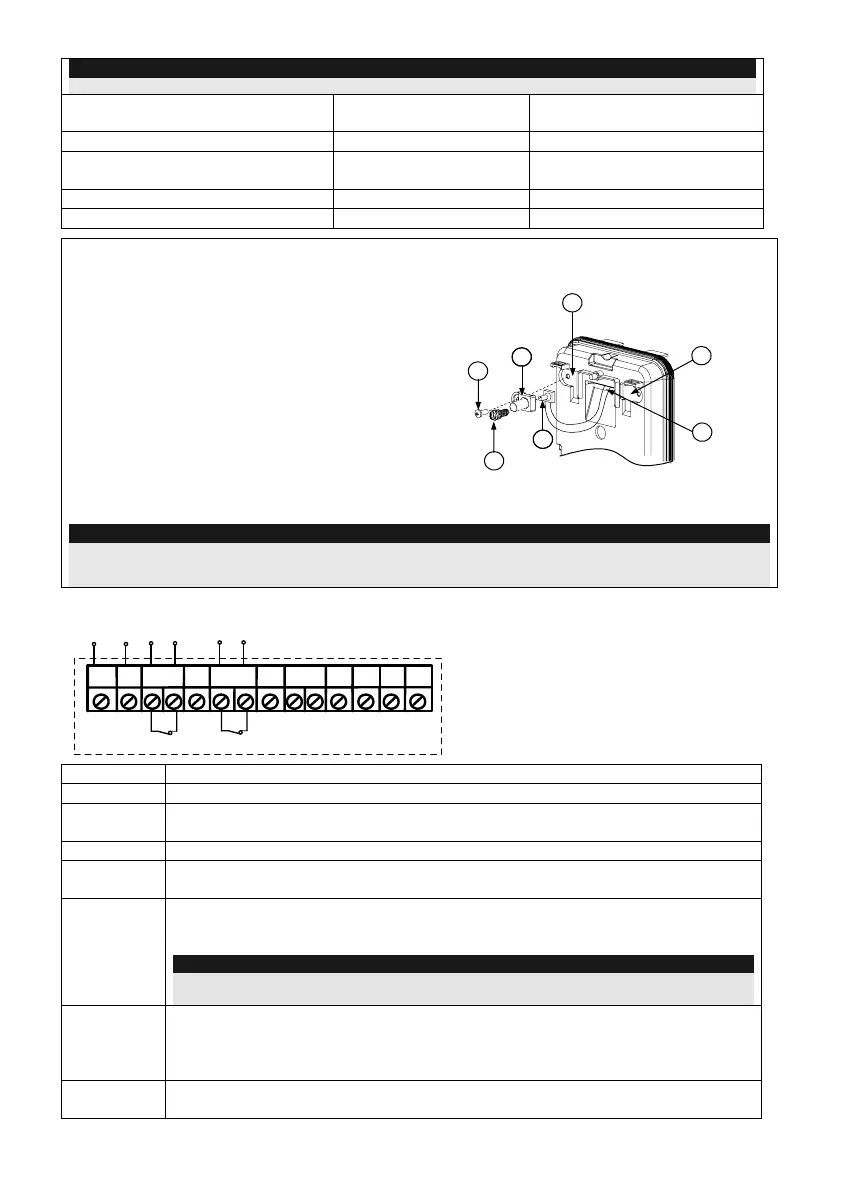

72 Instruções de Instalação WatchOUT DT
Nota:
Para instalações de 45° do lado direito use as unidades equivalente da base externa:
Descrição dos furos pré-
marcados
Esquerda Direita
Furos pré-marcados de montagem L1, L2 R1, R2
Furos pré-marcados de mola do
Tamper
T1,T3 T2,T4
Encaixe de parafuso do Tamper T5 T6
Furos pré-marcados de fiação W5, W6 W7, W8
Mudando a posição do tamper de parede
O Tamper de parede vem de fábrica preso do lado
direito da base interna (olhando pelo fundo). Caso
você deseje modifica-lo para o lado esquerdo
(olhando pelo fundo), faça como segue abaixo:
(Figura 5):
1. Remova o parafuso do tamper 1 para liberar o
tamper da posição 7.
2. Fixe a mola do tamper 2 sobre a chave do
tamper 4.
3. Fixe o suporte plástico do tamper 3 sobre
ambos os pontos 2 e 4.
4. Aperte o parafuso do tamper 1 no 3 sobre a
posição 6.
Figura 5
3
6
1
2
4
7
5
Tamper do Lado Esquerdo
Tamper do Lado Direito
Notas:
1. Assegure-se de ouvir o “Clique” quando prender a mola do tamper na parede.
2. Para instalações de poste, O tamper deve ser movido para o fundo direito da base interna do detector.
Terminais de Fiação
+-
SET/
UNSET
LEDs
ENABL
AM
YEL
FREE
ALARM
TAMPER
GREEN
FREE
DUST TEST
12VDC
N.C
N.C
WatchOUT DT - PCB
+,-
12 VDC
ALARM
Relé Normalmente Fechado (NF), 24VDC , 0.1A
FREE YEL
Esse terminal é um pino livre, pode ser usado para conectar fios e resistores de
final de linha (EOL)
TAMPER
Relé N.F , 24VDC , 0.1A
FREE
GREEN
Esse terminal é um pino livre, pode ser usado para conectar fios e resistores de
final de linha (EOL)
AM
Saída de Relé NF para indicação de Mascaramento. (
24VDC, 0.1A) indica que um
alarme de anti-máscara ou um problema no detector (Não inclui alerta de lente
suja)
Nota:
Quando um detector de vibração é instalado e o Dip8 é definido como habilitado, esse relé
é aberto momentaneamente quando ocorre um evento de vibração.
LED
ENABLE
Usado para controlar remotamente os Led’s quando o DIP1 está ajustado na
posição ON (ligado).
Habilitar: Ligar +12V OU sem ligação no Terminal
Desabilitar: Conectar 0V no terminal
DUST
Saída de transistor em Coletor Aberto (N.A), Máx de 70 mA. Indica que a lente
está suja e precisa de limpeza.
