Manual de Instalaćion del WatchOUT DT 41
Español
Nota:
El CSMA es necesario cuando el cableado va por una tubería externa a la pared y se necesita protección de la
tubería. El CSMA debe pedirse por separado – Ref. RA300SC0000A.
a. Elija la dirección sobre la cual montar el CSMA según el diámetro necesario: 16mm (0.63
pulgadas) ó 21mm (0.83 pulgadas).
b. Inserte el conducto al CSMA.
c. Fije el CSMA a la pared a través de los puntos (M1, M4).
d. Inserte los cables externos y los cables del tamper desde el conducto a través del conducto
de cables de la rótula giratoria (Figura 6, Detalle A).
e. Fije la rótula giratoria a la pared a través de los agujeros S1, S3, S6 y S8.
Nota:
El resorte del tamper S5 (Figura 6, Detalle A) debe hacer contacto con la pared a través de los agujeros de los
resortes del tamper M2 o M3 en el CSMA. Asegúrese de oír el "Clic" del tamper al conectar a la pared.
7. Inserte los cables del tamper y el cableado del cable externo de la Rótula Giratoria Estándar
a través del agujero pre-marcado W1 en la base externa (Figura 6, Detalle B).

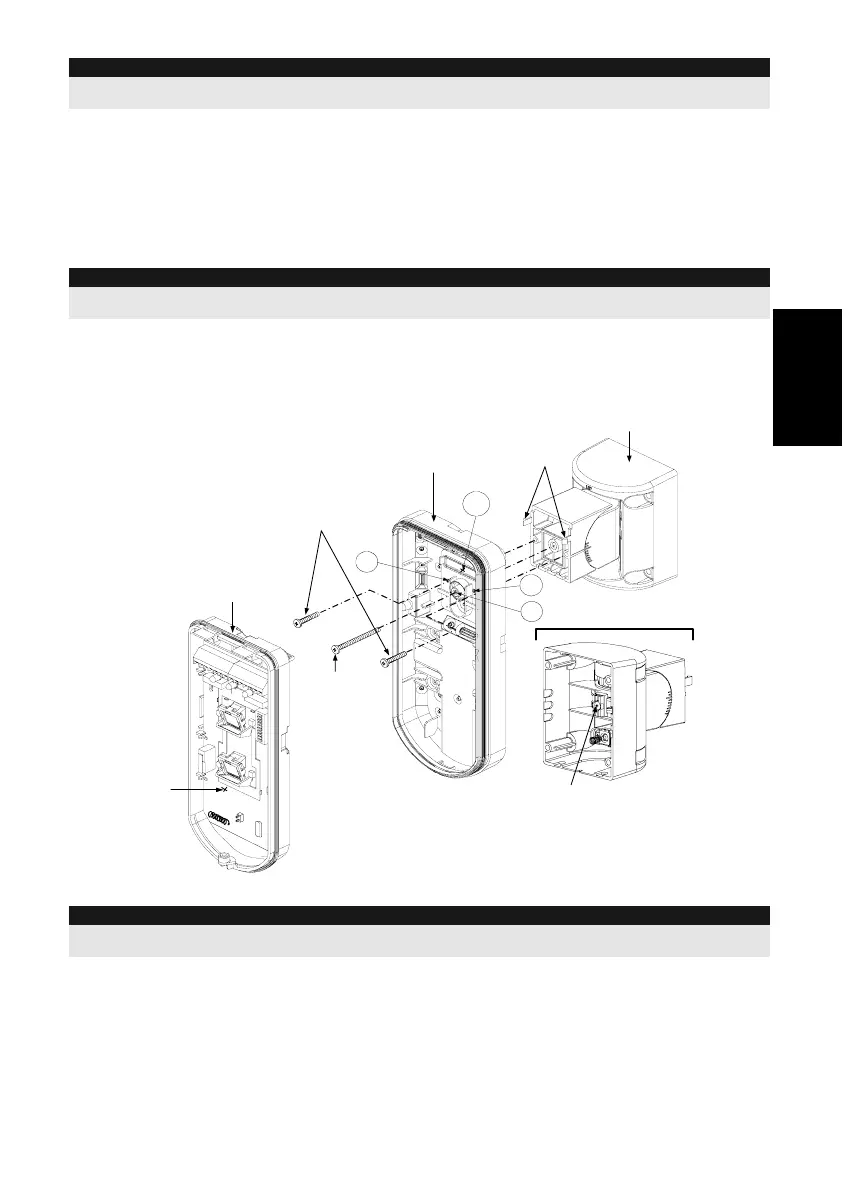

8. Conecte la base externa a la rótula giratoria mediante los clips para tal fin (Figura 7).
PCB
Base Externa
Tornillos de Conexión de
la Rótula a la Base
Externa
Detalle A
Tornillo de Conexión para
Montaje de la Rótula
(Véase nota)
Clips a
presión
S1
W1
S2
S3
Base Interna
Tornillo de
Fijación
del Ángulo
(Ver nota 2)
Véase
Detalle A
Figura 7
Nota:
No abra o cierre el Tornillo de Ensamblaje de la Rótula Giratoria puesto que su función sólo es unir las dos
partes de la rótula.
9. Fije la base externa a la rótula giratoria con 2 tornillos sujetos a los agujeros pre-marcados
S1 y S2 (Figura 7).
10. Inserte el tornillo suministrado de fijación del ángulo, desde la base externa a través del
agujero pre-marcado S3 hasta la rótula giratoria estándar (Figura 7).
11. Incline y Gire la Rótula Giratoria Estándar a la posición deseada. Una vez que la Rótula
Giratoria Estándar esté en la posición deseada, fije el tornillo de fijación del ángulo.
