12

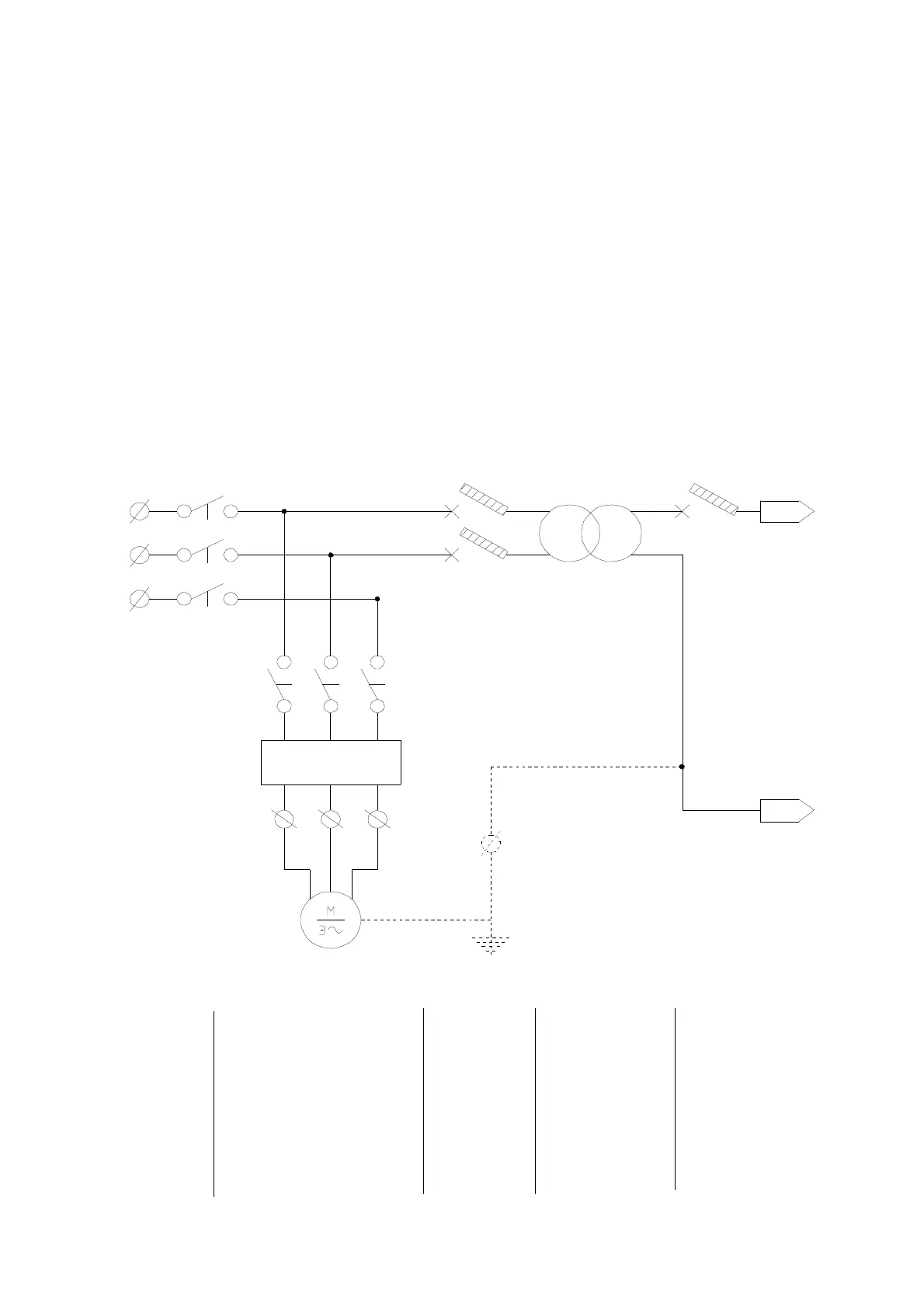

4.2.1 Quadro di avviamento del motore elettrico
Derivare una linea ausiliaria a 18 V AC oppure 24 V DC subito dopo il contattore generale KG del quadro di
alimentazione del motore elettrico del soffiatore come mostrato in figura 5
KG Interruttore generale del quadro di avviamento
KV Sistema di avviamento del motore elettrico Nella figura 5 è rappresentato il sistema D.O.L., ma si
può impiegare il sistema Stella/Triangolo, l’avviatore elettronico SOFT-START o l’azionamento con
INVERTER
PT Sistema di protezione del motore elettrico Il sistema di protezione del motore può essere costituito da
interruttori magnetotermici oppure da relais elettronici di protezione.
TC Trasformatore per ottenere l’alimentazione 18 V AC oppure per ottenere l’alimentazione 24 V DC.
QUADRO DI AVVIAMENTO
Sistema di avviamento e alimentazione degli ausiliari
KG FU1 TC FU2
U
1
V
W
KV
PT
2
U Linea trifase KV Sistema di avviamento FU1 Fusibili TC Trasformatore FU2 Fusibile
V Linea trifase PT Sistema di protezione Terra 1 Linea ausiliari
W Linea trifase M Motore del soffiatore 2 Linea ausiliari
KG Contattore
generale
Fig. 5
