14
4.2.3 Collegamento dell’Allarme/Arresto del soffiatore
Collegare il relais RL1 in serie con il relais di avviamento KV del motore del soffiatore.
NOTA : Utilizzare il collegamento NC in quanto intrinsecamente sicuro in caso di interruzione
dell’alimentazione elettrica di SENTINEL.
ATTENZIONE : La protezione del soffiatore è garantita solo se il relais di Allarme/Arresto RL1
di SENTINEL è collegato al quadro di alimentazione del motore elettrico come indicato in Fig. 7.
NOTA : Schermare i cavi del collegamento dell’Allarme/Arresto di SENTINEL e non farli
passare vicino ai cavi di potenza.

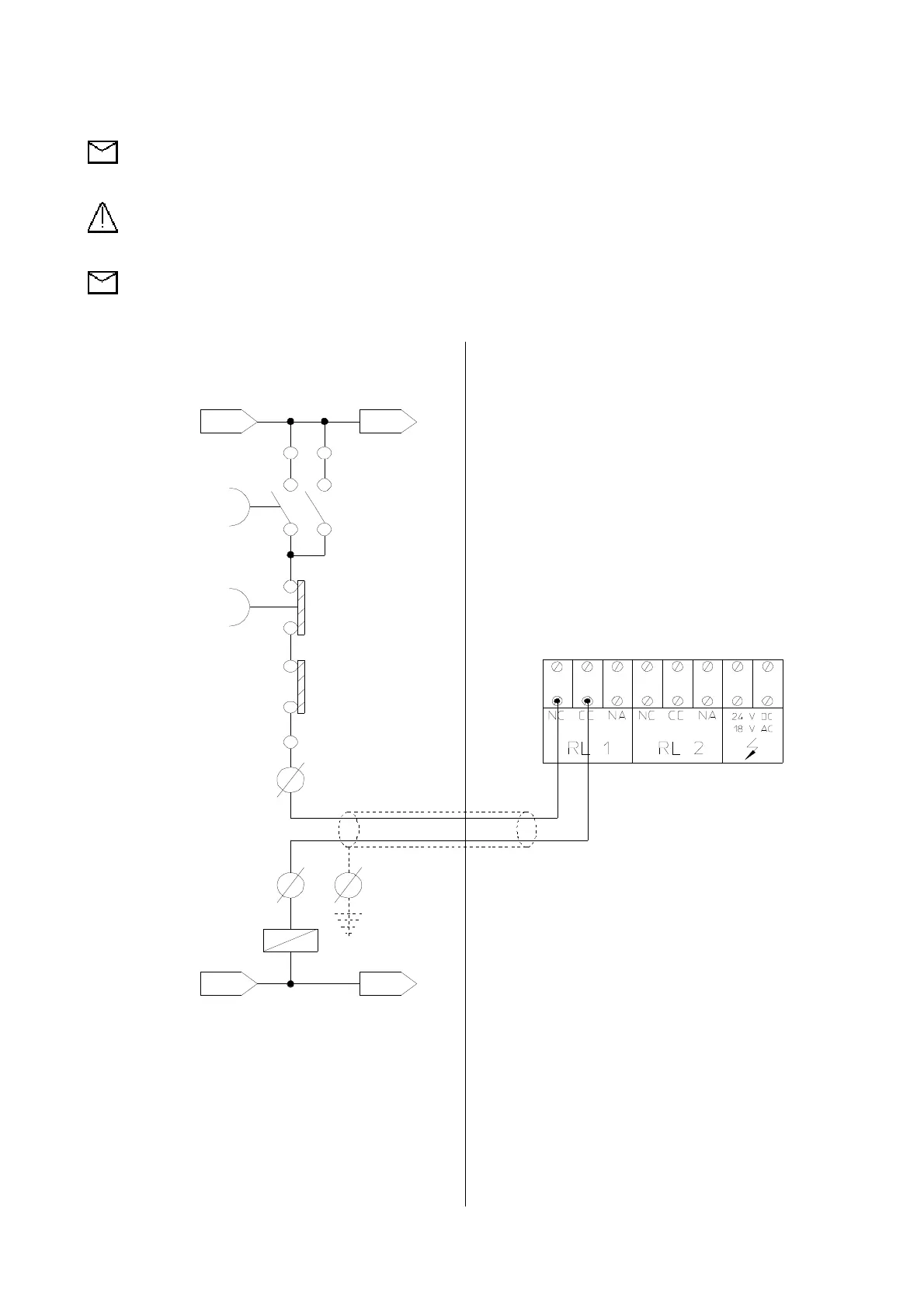

QUADRO DI AVVIAMENTO SENTINEL
Sistemi Ausiliari Morsettiera di collegamento
1
1
PM KV
PA
PT
2
2
1 Linea ausiliaria RL1 Connettore di Allarme/Arresto
2 Linea ausiliaria NC Contatto Normalmente Chiuso
PM Pulsante di Marcia CC Contatto Comune
PA Pulsante di Arresto NA Contatto Normalmente Aperto
PT Protezione del motore
KV Relais di avviamento
Fig. 7
