4.2.2 Collegamento dell’Alimentazione elettrica

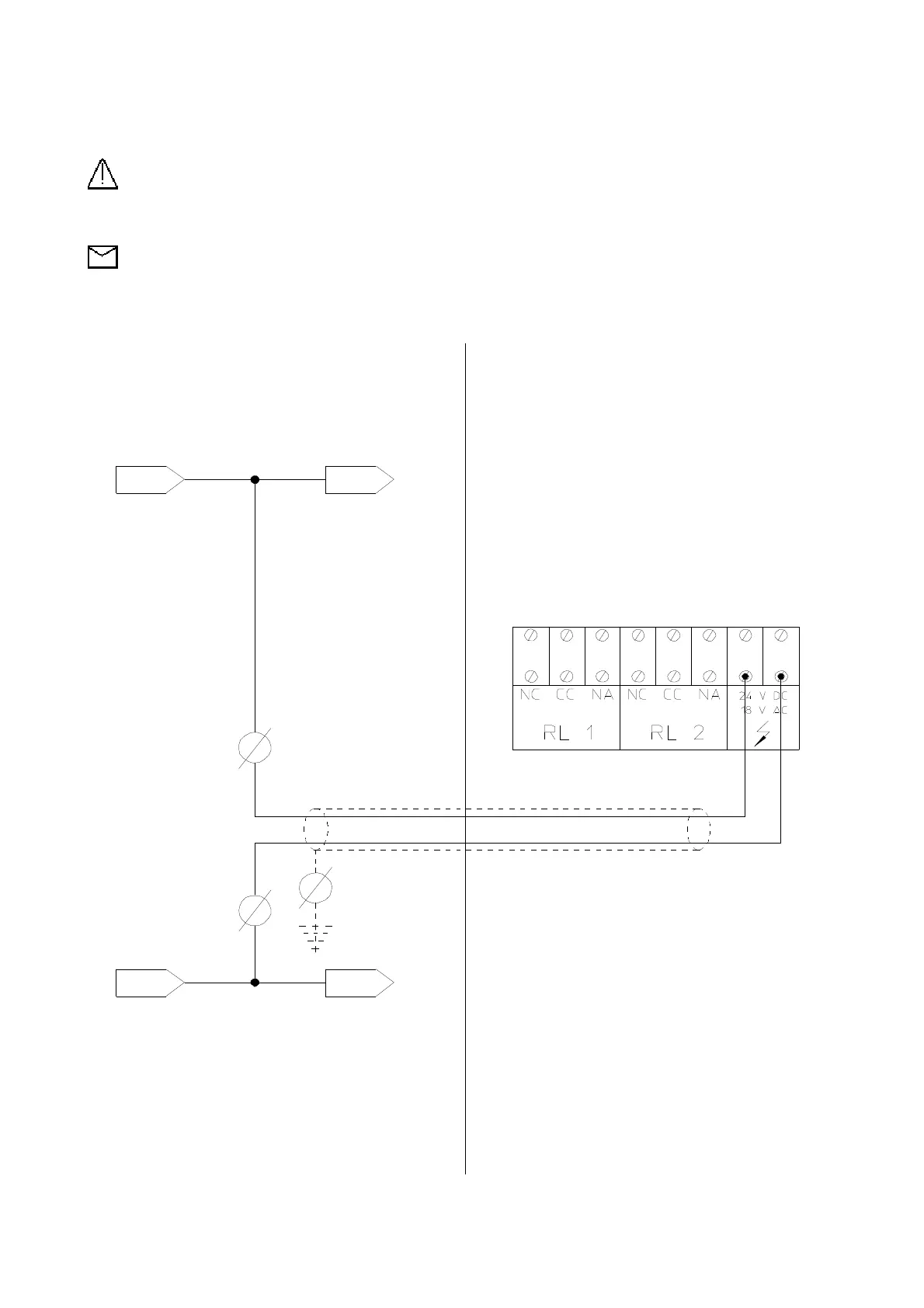

Collegare i fili dell’alimentazione elettrica alla morsettiera di collegamento come indicato in figura 6, il
collegamento è privo di polarità ed il verso di cablaggio è indifferente.
ATTENZIONE : Collegare l’alimentazione di SENTINEL direttamente alla linea ausiliaria senza
l’interposizione di interruttori per mantenere SENTINEL sotto tensione anche quando il motore
del soffiatore è fermo.
NOTA : Schermare i cavi dell’alimentazione elettrica di SENTINEL e non farli passare vicino ai
cavi di potenza.
QUADRO DI AVVIAMENTO SENTINEL
Sistemi Ausiliari Morsettiera di collegamento
1 1
2 2
1 Linea ausiliaria Connettore di Alimentazione elettrica
2 Linea ausiliaria
Fig. 6
