16
4.3 Collegamenti dei sensori

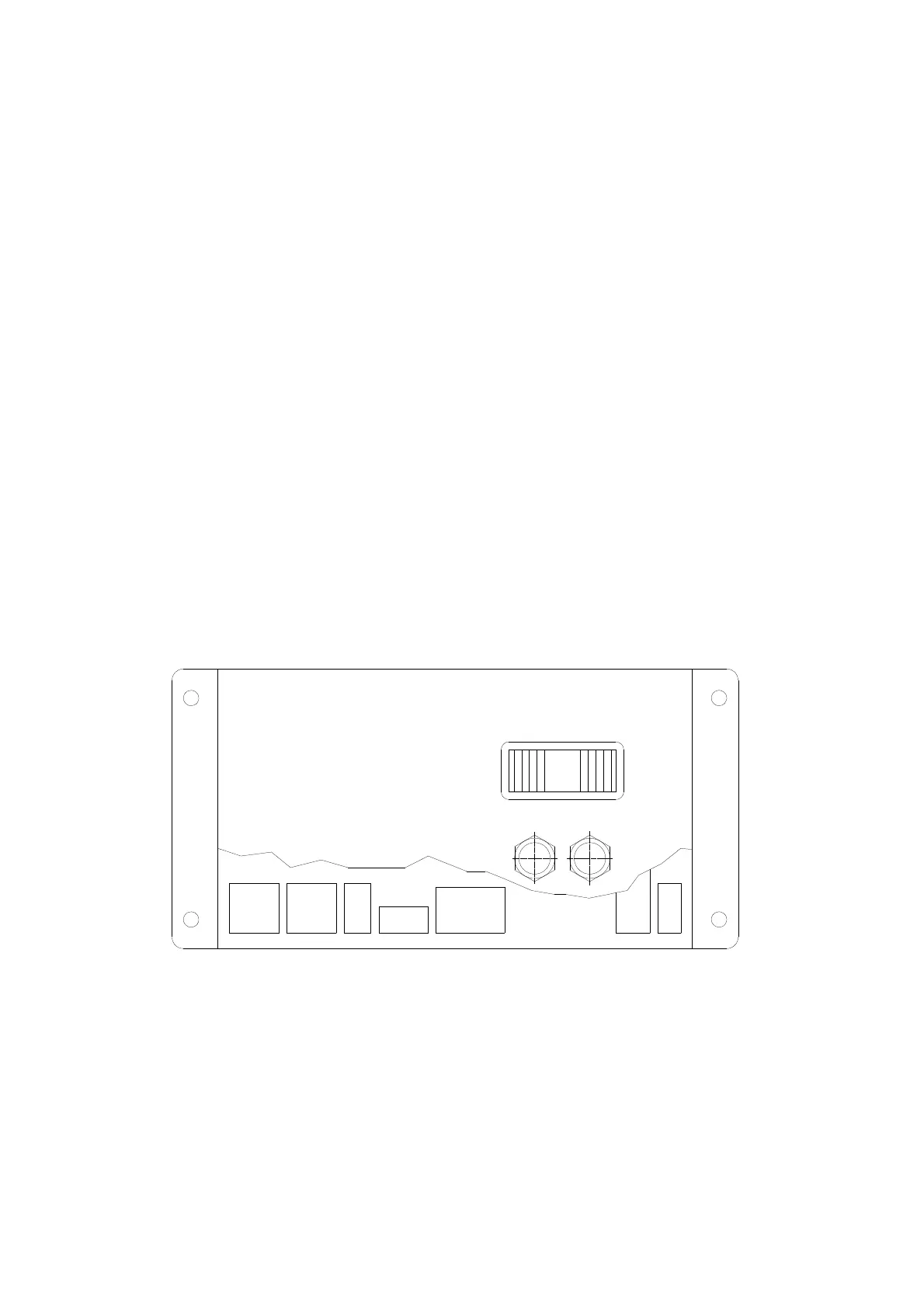

Questa operazione deve essere eseguita solo nei casi in cui SENTINEL é fornito separato dal soffiatore e
cioè per ROBOX grandezza 5 e per tutti i gruppi CRBS oppure GRBS, per le operazioni riferirsi alla figura 9
dove è raffigurato il pannello posteriore di SENTINEL con la posizione dei connettori
4.3.1 Collegamento dei Sensori di Livello olio
Connettore OIL il connettore femmina è fornito già cablato ai sensori del livello olio, il verso di innesto è
indifferente.
Il connettore femmina può essere rimosso ed inserito a mano senza rimuovere il coperchio posteriore
4.3.2 Collegamento dei Sensori di Velocità/Verso di rotazione
Connettore RPM il connettore femmina è fornito già cablato al sensore di velocità ed è permesso l’innesto
solamente nel verso corretto.
Il connettore femmina può essere rimosso ed inserito a mano senza rimuovere il coperchio posteriore
4.3.3 Collegamento dei Sensori di Temperatura
Connettore T il connettore femmina è fornito già cablato ai sensori di temperatura ed è permesso l’innesto
solamente nel verso corretto.
Il connettore femmina può essere rimosso ed inserito a mano senza rimuovere il coperchio posteriore
4.3.4 Collegamento dei Trasduttori di Pressione
Collegare il tubo della pressione di aspirazione all’innesto rapido P1 ed il tubo della pressione di mandata
all’innesto rapido P2
P1
P2
RL1 RL2 OIL RPM T E
Fig. 9
