15

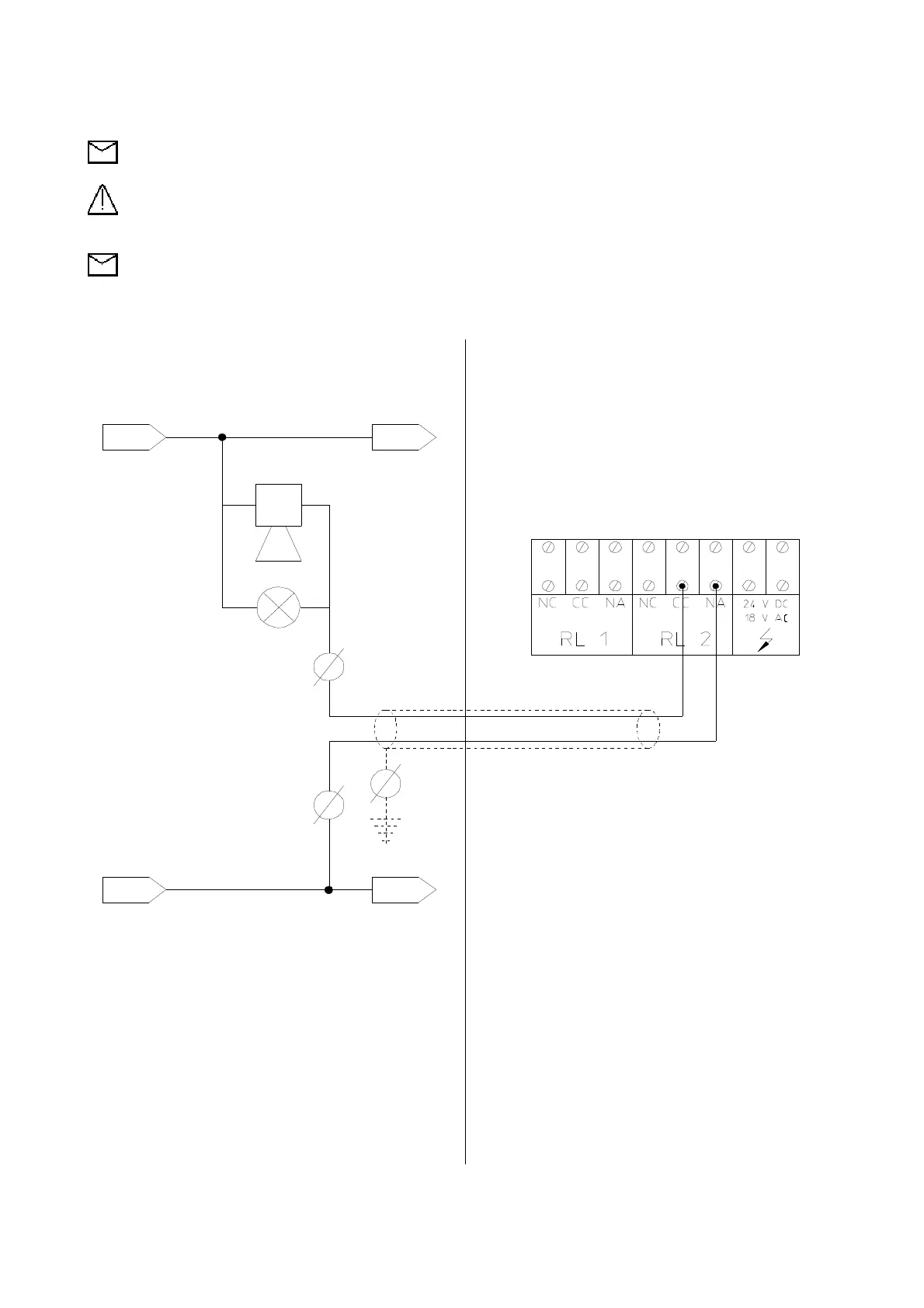

4.2.4 Collegamento del Preallarme
Collegare il relais RL2 in serie con la luce di allarme LA e alla sirena di allarme SA
NOTA : Utilizzare il collegamento NA.
ATTENZIONE : La protezione del soffiatore è garantita solo se il relais di Preallarme RL2 di
SENTINEL è collegato al quadro di alimentazione del motore elettrico come indicato in Fig. 8.
NOTA : Schermare i cavi del collegamento dell’allarme/arresto del motore e non farli passare
insieme ai cavi di potenza.
QUADRO DI AVVIAMENTO SENTINEL
Sistemi Ausiliari Morsettiera di collegamento
1 1
SA
LA
2 2
1 Linea ausiliaria RL2 Connettore di Preallarme
2 Linea ausiliaria NC Contatto Normalmente Chiuso
SA Sirena di allarme CC Contatto Comune
LA Luce di allarme NA Contatto Normalmente Aperto
Fig. 8
