Robuschi SENTINEL - Parametri Sorvegliati

8
1.5 Parametri sorvegliati

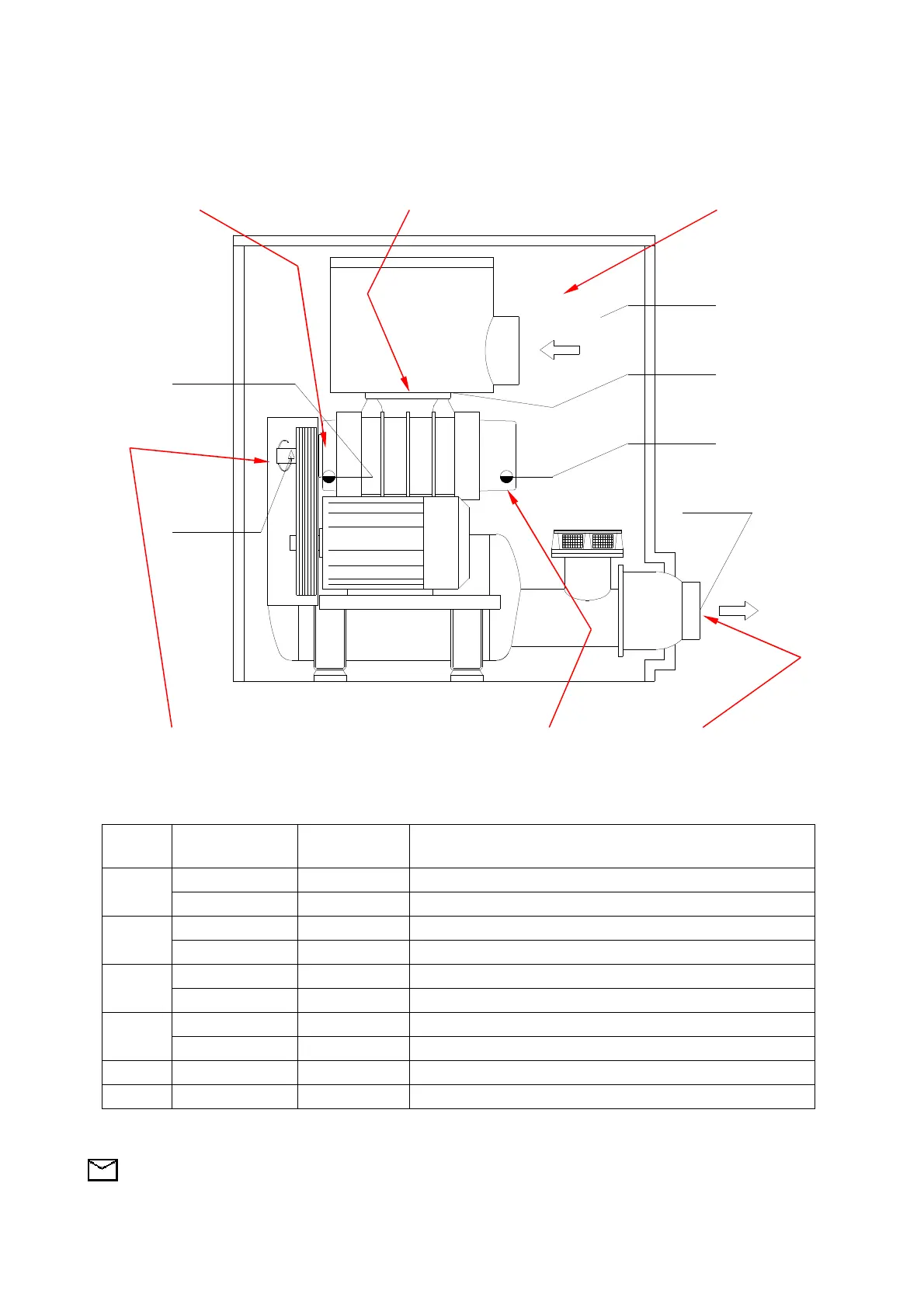

I parametri sorvegliati da SENTINEL sono riportati nella figura 4 dove si è raffigurato lo schema del soffiatore
presente sul pannello frontale di SENTINEL.
3 1 5
6 4 2
Fig. 4
POS
Simbolo
Visualizzato
Unità di
misura
Parametro sorvegliato
1
P1 mbar Pressione assoluta di aspirazione
T1 °C Temperatura di aspirazione
2
P2 mbar Pressione assoluta di mandata
T2 °C Temperatura di mandata
3
LO - Livello dell’olio nel carter lato comando
T3 °C Temperatura dell’olio nel carter lato comando
4
LO
-
Livello dell’olio nel carter lato ingranaggio
T4 °C Temperatura dell’olio nel carter lato ingranaggio
5 T5 °C Temperatura interno cabina
6 n rpm Velocità di rotazione e senso di rotazione del motore
NOTA : Nel pannello frontale di SENTINEL è riportata la sagoma di un gruppo ROBOX, tuttavia i
parametri ed i simboli sono validi anche per gruppi soffiatori diversi da ROBOX.
LO
3
T
T
2
2
P
LO
T
4
1
1
T
P
T
N
5
