FR
126

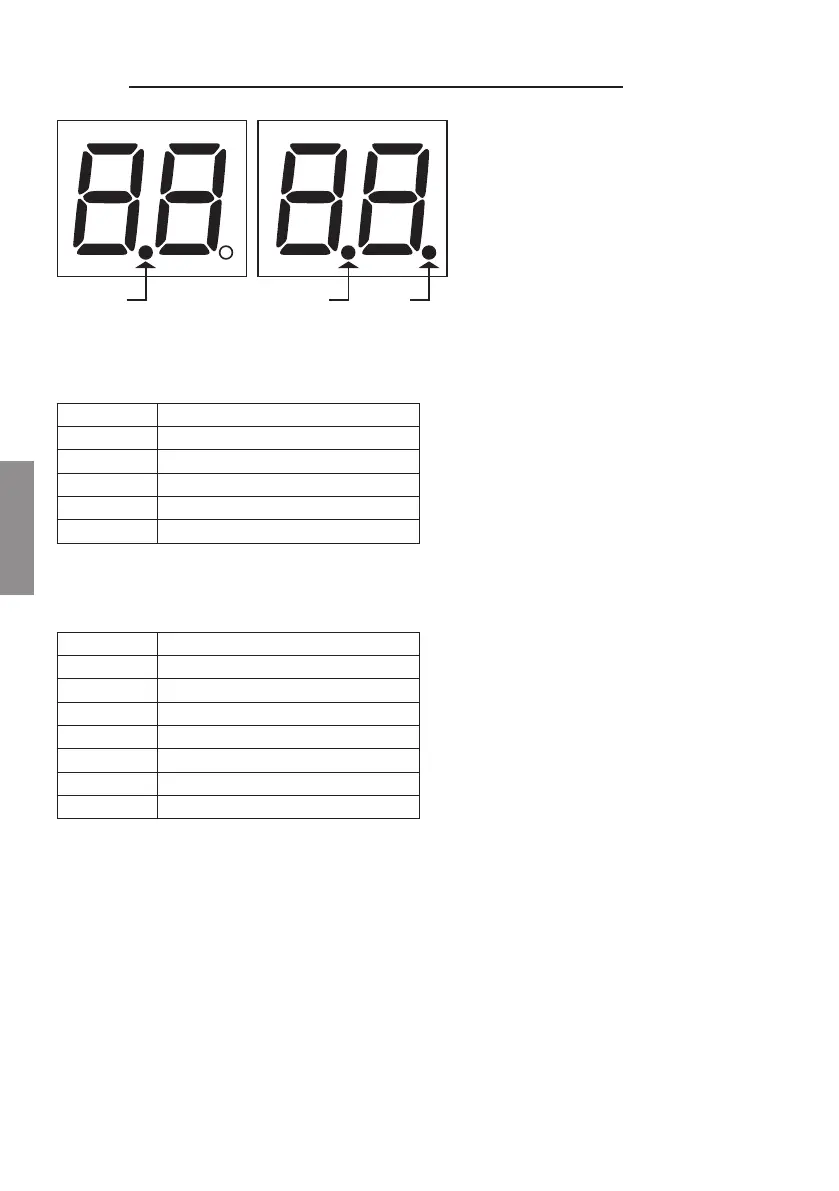

10.2 1SHEPMXʣHƅEƾGLEKIHƅʣXEXGSQQERHIWIXWʣGYVMXʣW
ÉTAT DES COMMANDES ÉTAT DES SÉCURITÉS
AP PED
ORO
FT1
COS1
COS2
FT2
FA
FC
PP
CH
POWER STOPSB
ÉTAT DES COMMANDES:
Les indications des commandes sont normalement ÉTEINTES.
Elles S'ALLUMENT à la réception d'une commande (exemple : quand est donnée une commande de pas-à-pas le
segment PP s'allume).
SEGMENTS COMMANDE
AP ouvre
PP pas-à-pas
CH ferme
PED ouverture partielle
ORO horloge
ÉTAT DES SÉCURITÉS:
Les indications des sécurités sont normalement ALLUMÉES.
Si elles sont ÉTEINTESGIPEWMKRMƼIUYIPPIWWSRXIREPEVQISYRSRVEGGSVHʣIW
Si elles CLIGNOTENTGIPEWMKRMƼIUYIPPIWWSRXHʣWEGXMZʣIWTEVPIYVTEVEQʢXVI
SEGMENTS SÉCURITÉS
FT1 photocellules FT1
FT2 photocellules FT2
COS1 bord sensible COS1
COS2 bord sensible COS2
FA Fin de course d’ouverture
FC Fin de course de fermeture
SB Poignée de déverrouillage ouverte
