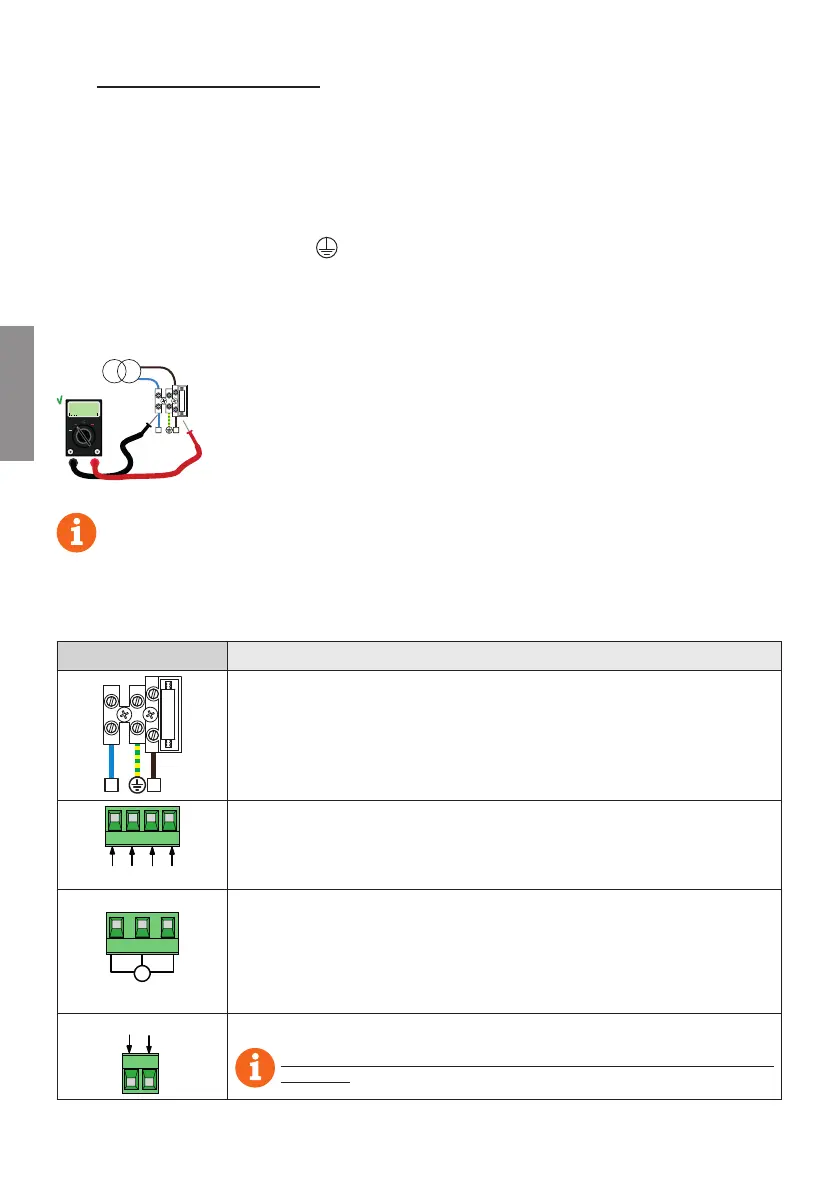

6.2 Elektrische Anschlüsse
Am Versorgungsnetz einen allpoligen Schalter oder Trennschalter mit Öffnungsabstand
der Kontakte von mindestens 3 mm einbaue. Den Trennschalter auf OFF stellen und alle
Pufferbatterien trennen, bevor Reinigungs- oder Wartungsarbeiten durchgeführt werden.
Prüfen, ob sich vor der Elektroanlage ein geeigneter Fehlerstromschutzschalter mit
7GL[IPPIR[IVX%YRHʘFIVWXVSQWGLYX^FIƼRHIRYRXIV&IEGLXYRKHIVXIGLRMWGLIR6IKIPR
und der geltenden Normen.
Für die Stromversorgung ein elektrisches Kabel vom Typ H07RN-F 3G1.5 verwenden, und mit
den Klemmen L (braun), N (blau),
KIPFKVʳRHMIWMGLMQ-RRIVIRHIV%YXSQEXMSRFIƼRHIR
verbinden.
Die Umhüllung des Versorgungskabels nur auf Klemmenhöhe (siehe Bez. A - Abb. 2) abziehen
und mit dem speziellen Kabelbinder befestigen.
Mit einem Tester die Spannung in Volt des primären Netzanschlusses prüfen.
A
V
V
A
+-COM
220÷230
N L
FUSE
TRANSFORMER
Um die ordnungsgemäße Funktion der Brushless-Antriebe sicherzustellen,
muss die primäre Netzstromversorgungsspannung wie folgt sein:
- 230Vac ±10% für das Steuergerät B70/1DCHP.
- 115Vac ±10% für das Steuergerät B70/1DCHP/115.
Wenn die erfasste Spannung die oben genannten Daten nicht erfüllt oder
RMGLX WXEFMP MWX OʯRRXI HMI %YXSQEXMWMIVYRK EYJ 2-',8 Iƾ^MIRXI ;IMWI
funktionieren.
Die Verbindungen zum Stromnetz und zu möglichen Niederspannungsleitungen im
Außenbereich der Schalttafel, müssen auf einem unabhängigen Pfad und getrennt von
den Anschlüssen zu den Steuer- und Sicherheitseinrichtungen (SELV = Safety Extra Low
Voltage) erfolgen. Stellen Sie sicher, dass die Leitungen der Netzstromversorgung und die
Leitungen des Zubehörs (24 V) getrennt sind.
BESCHREIBUNG
FUSE
N L
Spannung Netzanschluss 230 Vac ±10% (115 Vac ±10%) .
Sicherung 5x20 T2A.
SEC2 SEC1
Sekundäreingang des Transformators für die Stromversorgung des Motors mit 26 V AC
(SEC1) und für die Versorgung der Logikkomponenten und der Peripheriegeräte mit 19
V AC (SEC2).
ANMERKUNG: Die Verkabelung erfolgt werkseitig von ROGER TECHNOLOGY.
X-Y-Z
Y
X
M
Z
Anschluss an den bürstenlosen Motor ROGER.
Anschluss B72/BRAKE/2 für Ausführungen BG30 High Speed (Siehe Abb.13).
ANMERKUNG: Die Verkabelung erfolgt werkseitig von ROGER TECHNOLOGY.
Achtung! Wenn die Drähte des Motors von der Klemmleiste abgetrennt werden, muss
nach ihrem erneuten Anschluss ein Lernlauf durchgeführt werden (siehe Kapitel 11).
BATTERY
-+
Anschluss an den Akkusatz B71/BCHP (siehe Abb. 16)
Für weitere Informationen wird auf die Betriebsanleitung B71/BCHP
verwiesen.
