Rosenbauer AT Vehicle Series User Manual

Seite / Page - 107 -
17.03.2005 / TPa
AT Fahrzeugserie
AT Vehicle-Series
© 2005
Pumpenbetrieb vom Heck aus
Pump Operation from rear Control Panel
Abstellen der Pumpenanlage - bei Ausführung mit CAFS sind
zusätzlich folgende Arbeitsschritte erforderlich
- Foam PRO bzw. CAFS ausschalten:

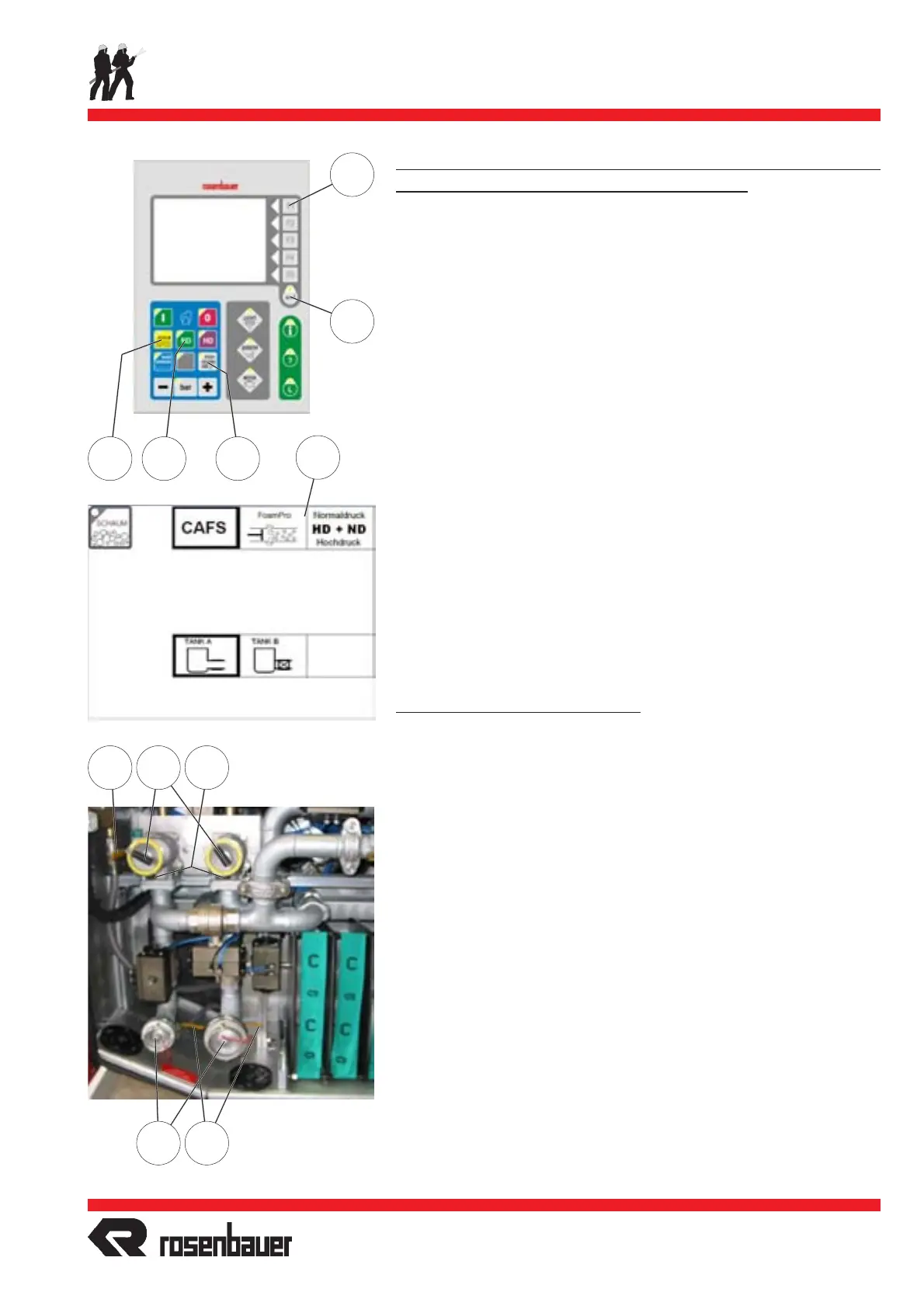

◊ Menü "CAFS Steuerung" (Bild 145) aufrufen - Schalter
(S326) drücken, dann mittels Schalter (SF1) "AUS" anwählen.
◊ Die im Schalter (S330) integriete Kontrolllampe beginnt zu
blinken -> Aufforderung die Pumpenanlage zu spülen.
- Schaummittelpumpe und Ölkühler bei Frostgefahr spülen und
mittels Druckluft ausblasen:
◊ Siehe Kapitel "Spülen nach Schaumbetrieb" und "Winterbe-
trieb - Entleerung der Pumpenanlage".
- Ventil für Filter im Ölkühlerkreislauf CAFS (J96) öffnen.
- Entleerungsventile (J167) öffnen.
- Blindkupplungen der Anschlüsse (J11c) abnehmen.
- Niederschraubventile (J10) und Equalizer (J100) entleeren:
◊ Spindelbegrenzung (80) ziehen und Ventile bis zum An-
schlag öffnen.
◊ Menü ND-Druckausgänge aufrufen - Schalter (S327) drük-
ken und die CAFS-Druckabgänge mittels entsprechender
Schalter (SF_) öffnen.
- Warten bis die gesamte Pumpenanlage entleert ist.
- Alle Entleerungsventile, Druckausgänge usw. wieder schließen.
145
S319
S326 S330
Disengaging the pump process - on pump units with CAFS carry
out the following additional procedure.
- Disengage Foam PRO resp. CAFS:
◊ Press switch (S326) to get the menu "CAFS Control" (picture
145), then press switch (SF1) - select "OFF".
◊ Pilot lamp integrated in switch (S330) starts blinking ->
request to flush the pumpsystem.
- Flush and blow out the foam compound pump and oil cooler by
using compressed air to remove danger of frost.
◊ Please refer to the "Flushing after Foam Operation" and
"Operation in Cold Climates" maintenance chapter.
- Open valve (J96) for filter of CAFS oil cooler circuit.
- Open drain valves (J167).
- Remove blind couplings of connections (J11c).
- Drain screw down valves (J10) and equalizers (J100):
◊ Pull spindle stop (80) and open valves completely.
◊ Select the NP-outlets menu - press swtch (S327) and open
CAFS pressure outlets by using corresponding switches
(SF_).
- Wait until the entire pump system is empty.
- Close all drain valves and pressure outlets, ect. again.
SF1
S327
J100 80J96
J11c J167
