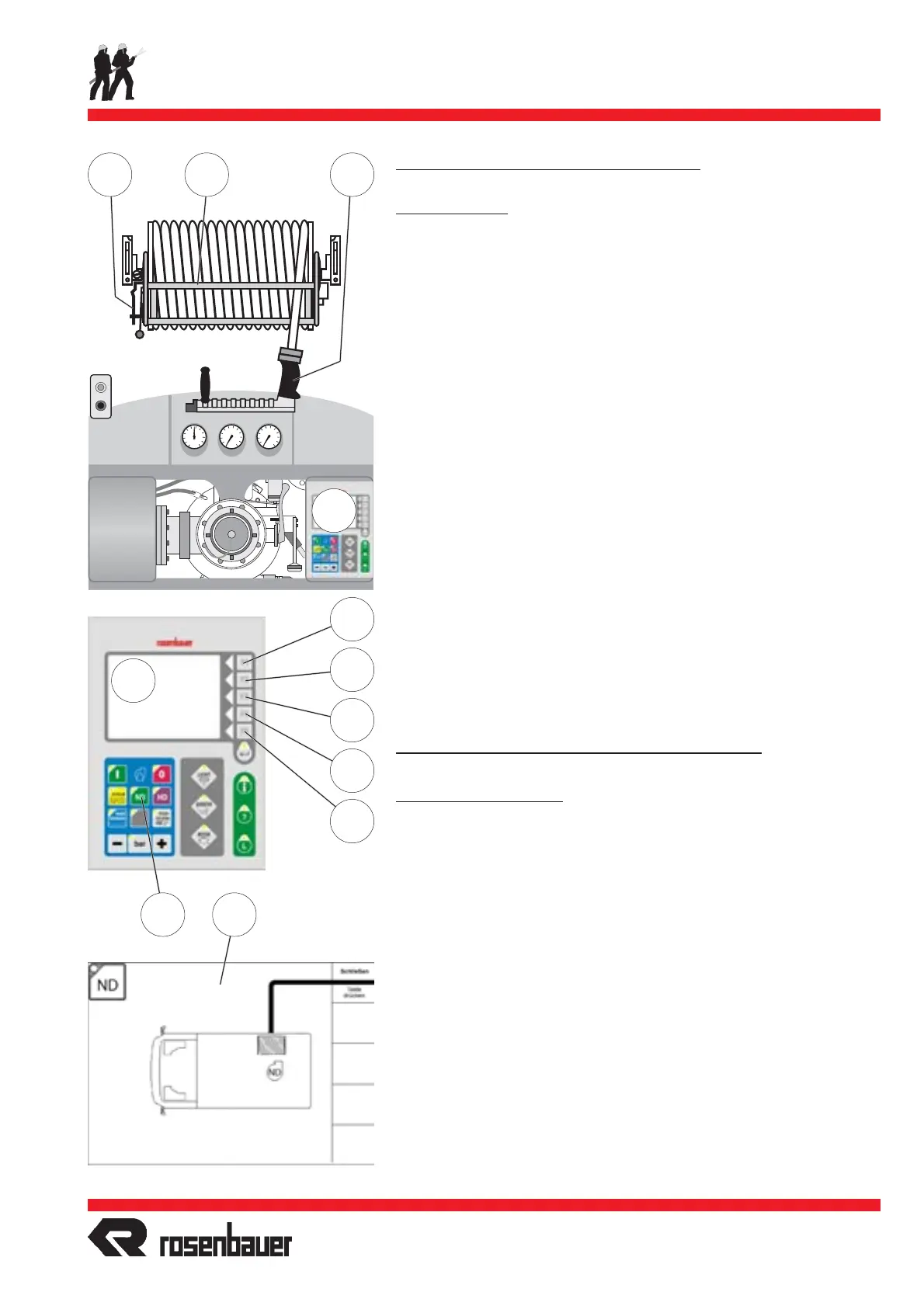

Bedienung der Schnellangriffseinrichtung
Operation of Rapid Intervention Installation
Normaldruck-Schnellangriffseinrichtung *
Wasserbetrieb:
- Pumpenanlage wie im Kapitel
◊ "Tanksaugen" oder
◊ "Ansaugen von einer offenen Wasserstelle" oder
◊ "Hydrantenbetrieb / Einspeisbetrieb" beschrieben, betreiben.
- Haspelbremse (Z102) lösen, Löschpistole (J97) aus der Halte-
rung entnehmen.
- Schlauchfenster (26) in die oberste Position bringen.
- Benötigte Schlauchlänge von der Haspel abziehen und Haspel-
bremse (Z102) wieder fixieren.
- Schalter (S327) drücken:
◊ Bild (128) wird auf dem Display (N7) angezeigt. Hier wer-
den die elektropneumatisch schaltbaren Normaldruckab-
gänge, die am Fahrzeug eingebaut sind, dargestellt. Durch
die zugewiesenen Schalter (SF1-SF5) können die Abgänge
geöffnet und geschlossen werden.
- Normaldruck - Haspelventil öffnen:
◊ Schalter (SF1) drücken.
Normal Pressure-Rapid Intervention Installation *
Operation with water:
- Operate pump as mentioned in the
◊
"Tank Suction Operation" or
◊
"Drafting Operation from Open Water Source" or
◊
"Supply Operation / Hydrant Operation" chapter.
- Release hose reel brake (Z102) and remove the Ne-Pi-Ro (J97)
from storage.
- Lift the hose bracket (26) to its top position.
- Pull out length of hose desired and lock brake (Z102) again.
- Press switch (S327):
◊
Picture (128) will be shown on display (N7). The
electropneumatically controlled normal pressure outlets
installed in the vehicle will be displayed. By using the
corresponding switches (SF1-SF5) the discharge valves can
be opened and closed.
- Open normal pressure hose reel valve:
◊
Press switch (SF1).
N7
N7
128S327
Z102 26 J97
SF1
SF2
SF3
SF4
SF5
