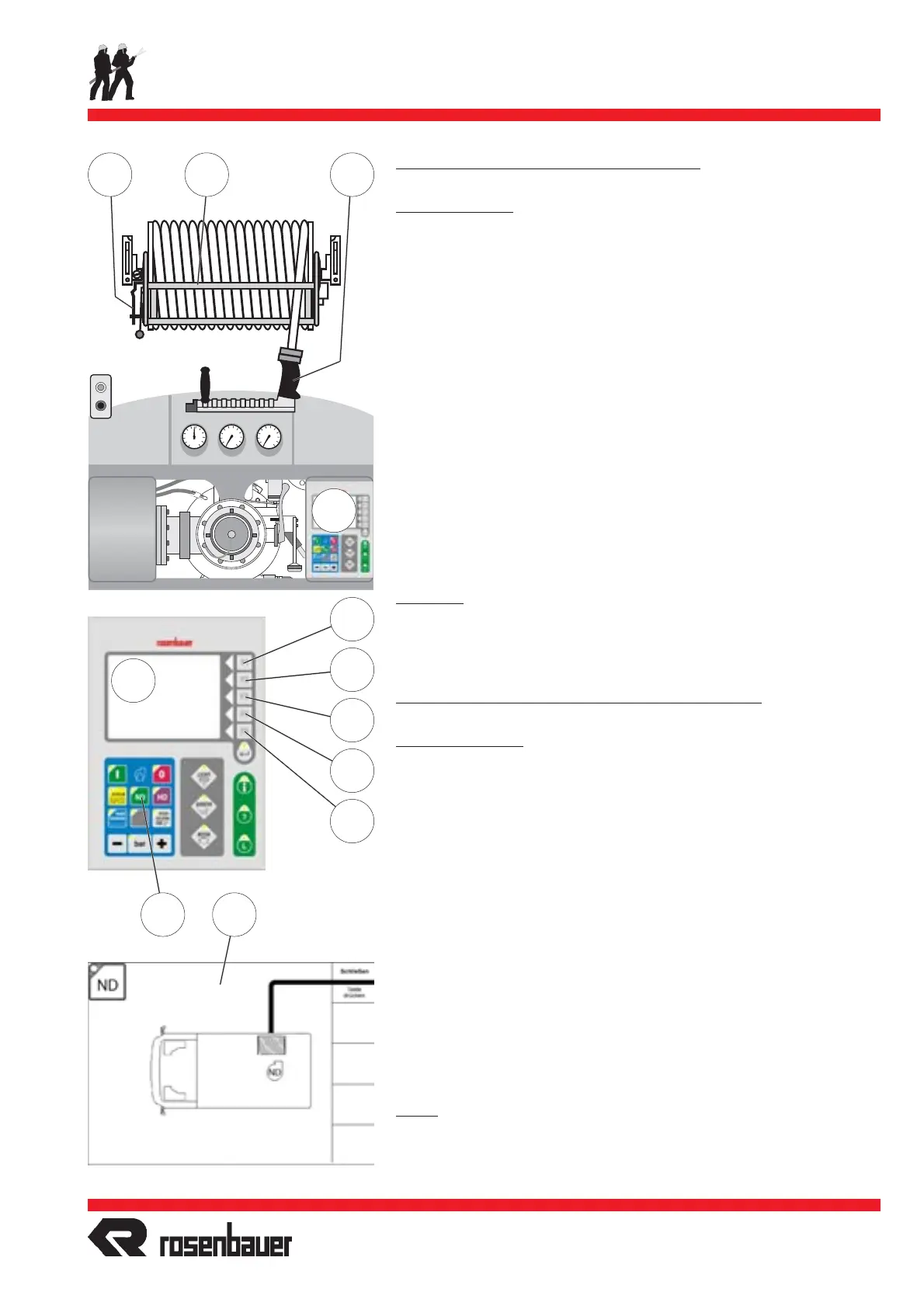

Bedienung der Schnellangriffseinrichtung
Operation of Rapid Intervention Installation
Normaldruck-Schnellangriffseinrichtung *
Schaumbetrieb:
- Pumpenanlage wie im Kapitel Bedienung der Pumpe
◊ "Schaumbetrieb mit ND-FIX MIX" beschrieben, betreiben.
- Haspelbremse (Z102) lösen, Löschpistole (J97) aus der Halte-
rung entnehmen.
- Ne-Pi-Ro mit Schaumaufsatz bestücken.
- Schlauchfenster (26) in die oberste Position bringen.
- Benötigte Schlauchlänge von der Haspel abziehen und Haspel-
bremse (Z102) wieder fixieren.
- Schalter (S327) drücken:
◊ Bild (128) wird auf dem Display (N7) angezeigt. Hier wer-
den die elektropneumatisch schaltbaren Normaldruckab-
gänge, die am Fahrzeug eingebaut sind, dargestellt. Durch
die zugewiesenen Schalter (SF1-SF5) können die Abgänge
geöffnet und geschlossen werden.
- Normaldruck - Haspelventil öffnen:
◊ Schalter (SF1) drücken.
Hinweis:
Zur Erreichung einer guten Schaumqualität sollte die Pumpenan-
lage mit Drücken über 8 bar betrieben werden!
Normal Pressure-Rapid Intervention Installation *
Foam operation:
- Operate pump as mentioned in the
◊
"Foam Operation with NP-FIX MIX" chapter.
- Release hose reel brake (Z102), remove Ne-Pi-Ro (J97) from
storage.
- Provide normal pressure fog gun with foam extension.
- Lift the hose window (26) to top position.
- Pull out length of hose desired and lock brake (Z102) again.
- Press switch (S327):
◊
Picture (128) will be shown on display (N7). The
electropneumatically controlled normal pressure outlets
installed in the vehicle will be displayed. By using the
corresponding switches (SF1-SF5) the discharge valves can
be opened and closed.
- Open normal pressure hose reel valve:
◊
Press switch (SF1).
Note:
For the best foam quality, operate pumping installation with
pressure more than 8 bar!
N7
N7
128S327
Z102 26 J97
SF1
SF2
SF3
SF4
SF5
