Seite /
Page
- 29 -
17.03.2005 / TPa
AT Fahrzeugserie
AT Vehicle-Series
© 2005
Technische Beschreibung
Technical Description
Allgemeine Beschreibung der N-Pumpentypen
Die N-Pumpentypen sind einstufige Normaldruckpumpen.
Die Pumpenwelle ist aus rostfreiem und säurebeständigem Mate-
rial gefertigt. Sie ist im Getriebe mit zwei Kugellager und im
Normaldruckgehäuse mit einem Nadellager gelagert. Das Nadel-
lager wird über einen Nippel am Normaldruckgehäuse geschmiert.
Die Pumpenwelle wird sowohl saug- als auch druckseitig mittels
Axial-Gleitringdichtung abgedichtet.
Das Pumpengehäuse sowie Lauf- und Leitrad werden entweder aus
Bronze oder aus korrosionsbeständigem Leichtmetall hergestellt.
Im Normaldruckgehäuse sind Anschlüsse für das Manometer,
Vakuummeter, die Entlüftungspumpe und Treibwasser vorgese-
hen. An der tiefsten Stelle des Gehäuses ist eine Pumpenentleerung
angebracht.
General description of N-pump types
The N-pump types are single stage normal pressure pumps.
The pump shaft, made of stainless, acid-proof steel, runs in the
gearbox on two ball bearings and in the normal pressure pump
casing on a needle bearing, which has a lubricating nipple. The
suction- and pressure-side mounted axial face seal seals the pump.
The centrifugal water pump, the impeller, and the diffuser are
made of corrosion resistant light alloy or bronze.
Connections for the pressure gauge, vacuummeter, the piston
priming pump and the induction water are provided in the normal
pressure casing. A drain valve is at the lowest point of the pump
casing.

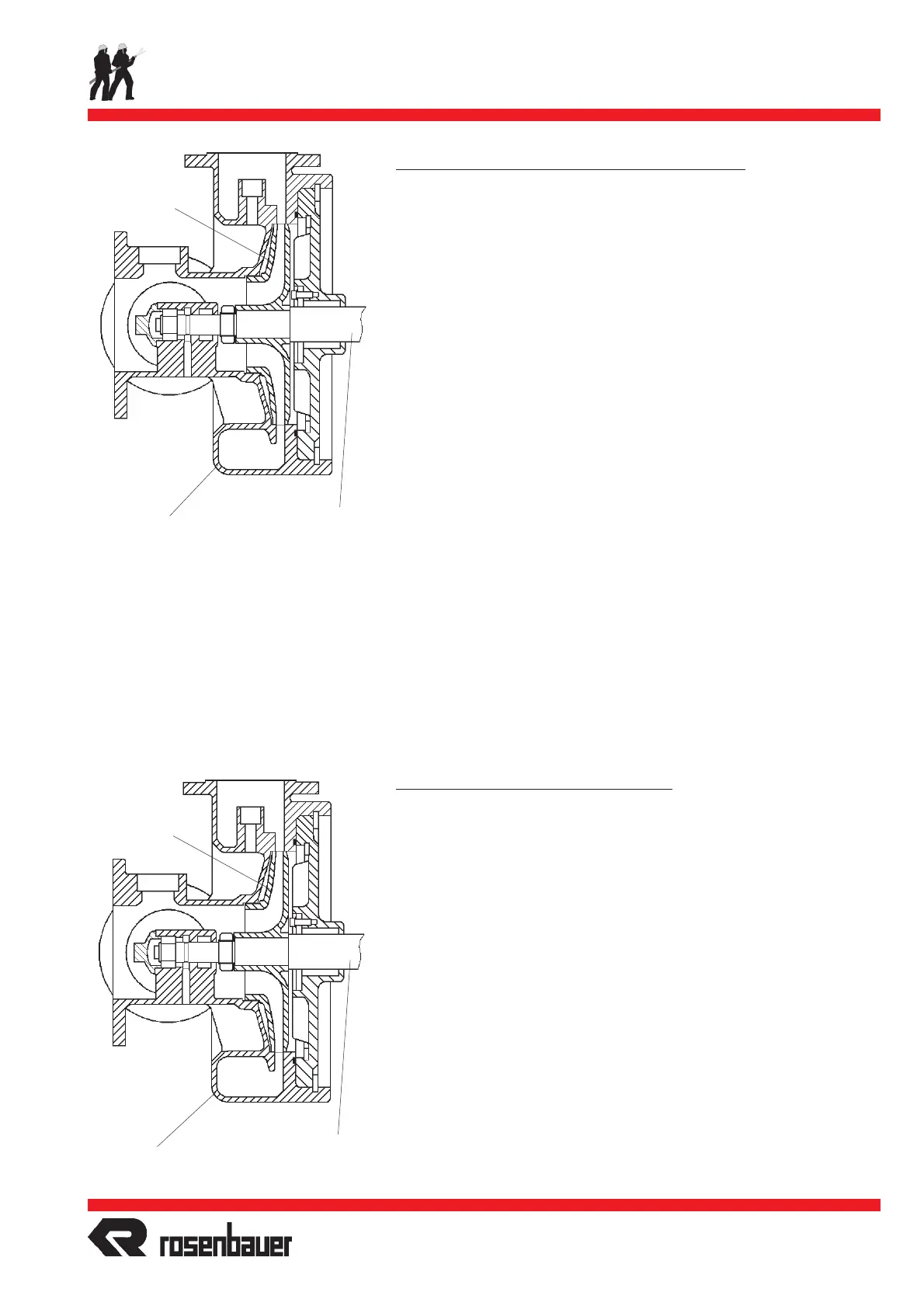

Laufrad
Normaldruckgehäuse
Pumpenwelle
impeller
pump shaft
normal pressure casing
