Elektrik
Fx Sicherungen für den feuerwehrtechnischen Aufbau - Bele-
gung siehe bitte Aufkleber im Bereich der Sicherungen
S31 elektrischer Batteriehauptschalter
X108 24 Volt Startsteckdose *
X109 12 Volt Startsteckdose *
siehe auch Kapitel Wartung "Servicearbeiten - Batterie" in
dieser Betriebsanleitung
WICHTIG !
Die Verwendung der Startsteckdose ist nur mittels richtig gepol-
tem Stecker und gemäß Fahrgestellhersteller-Anweisung zulässig.
Beim Fremdstarten ist auf die richtige Spannung zu achten. Grund-
sätzlich sind die genormten Starterkabel mit beidseitiger Nato-
steckerausführung zu verwenden. Bei Verwendung anderer Starter-
kabel ist auf die richtige Polung zu achten.
Hinweis:
Die Fahrzeugbatterien sind durch Öffnen der Wartungsklappe im
Bereich hinter der hinteren Mannschaftsraumtüre bzw. Auftritts-
klappe links vorne zugänglich.
Nach Lösen der Verriegelung (Z) und Herunterklappen des Faches
sind alle Sicherungen (Fx) zugänglich.
Electric
Fx fuses for the fire fighting superstructure - for description
please refer to sicker close to the fuses
S31 electrical battery main switch
X108 24 Volt starting socket *
X109 12 Volt starting socket *
please refer to the "Battery Service Procedures" maintenance
chapter in this operation manual
ATTENTION !
The use of the additional starting socket is only allowed by using
a correctly polarized plug and according to chassis manufacturers
instructions. Check for correct voltage when using a starting socket.
Note:
The vehicle´s batteries are accessible by opening the maintenance
flap in the area behind the crew room door and front hinged step
left hand side.
All fuses (Fx) are accessible after releasing the lock (Z) and folding
down the shelf.

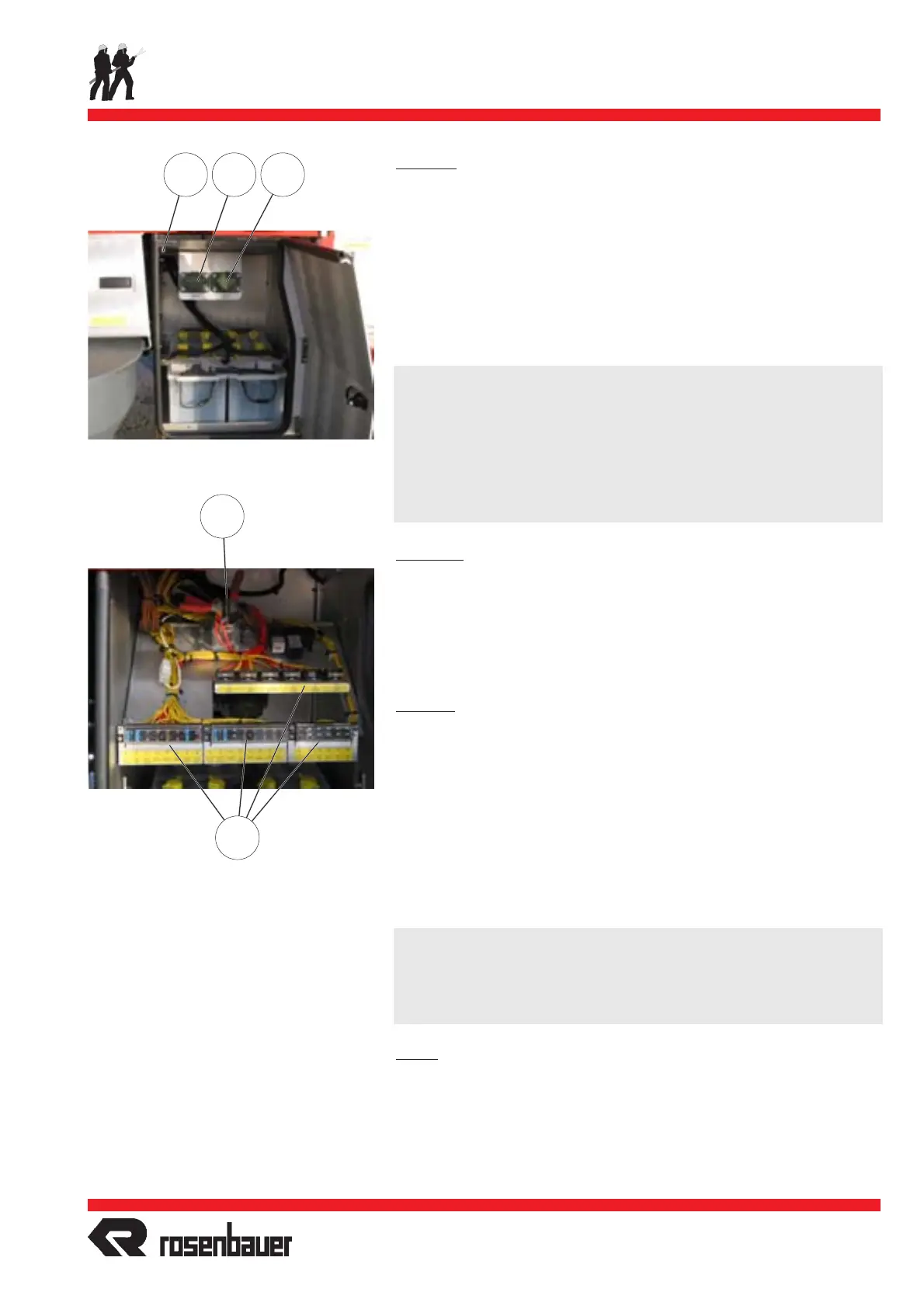

Z X108 X109
S31
Fx
