2 | Installation | 2.1 | AnschlüsseDE-14
Manual | TM3-Primus

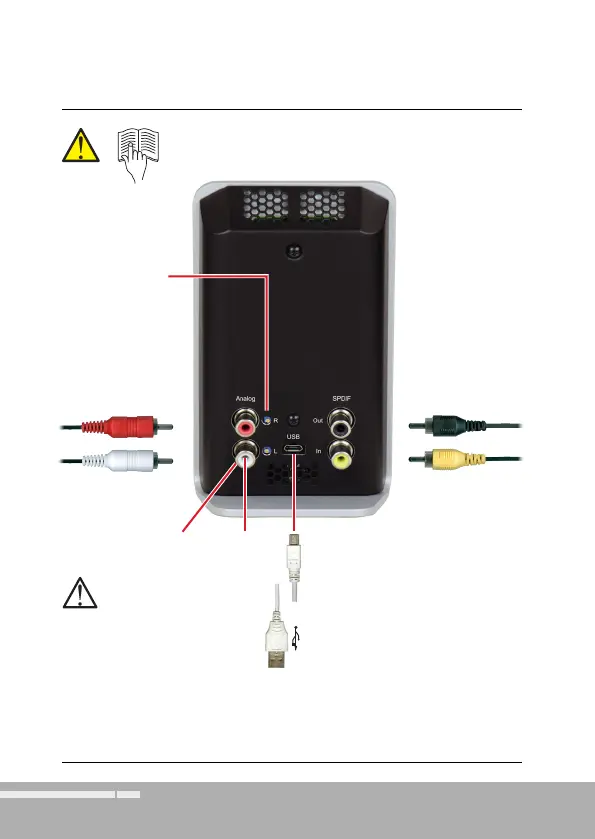

2.1 | Anschlüsse
S/PDIF Out
(RCA, unsym.)
S/PDIF In
(RCA, unsym.)
Analog In R
(RCA, unsym.)
USB 2.0 Micro-B für:
• Audio-Eingänge
• Spannungsversorgung (von Com-
puter oder externem Netzteil)
Verwenden Sie zum Anschluss
immer das im Lieferumfang ent-
haltene USB-Verbindungskabel
und, falls erforderlich, das externe
USB-Netzteil.
Analog In L
(RCA, unsym.)
Der S/PDIF-Eingang ist
fest mit 75 terminiert.
Schirm/Gehäuse Signal
(Pin-Belegung RCA-Buchsen)
HINWEIS – Verstellen
Sie die Eingangsempfi ndlichkeit
nur dann, wenn es absolut not-
wendig sein sollte. Das Gerät wur-
de von RTW kalibriert, es bietet
in der Software die Möglichkeit
der analogen 0-dB-Anpassung.
Beachten Sie vor der Kalibrierung
die Hinweise im Manual.
Kapitel „7 | Kalib-
rierung“ beachten,
bevor Einstellun-
gen verändert
werden!
Potentiometer zur
Einstellung der
analogen Eingangs-
empfi ndlichkeit der
0-dB-Anzeige
Signalleitungen
mit RCA-Stecker
müssen an der
Verbindungs-
seite zum
TM3-Primus mit
einem Ferrit-
Kern versehen
sein.
