ryan GA 24 - Differential (8720 & Later) 8.5

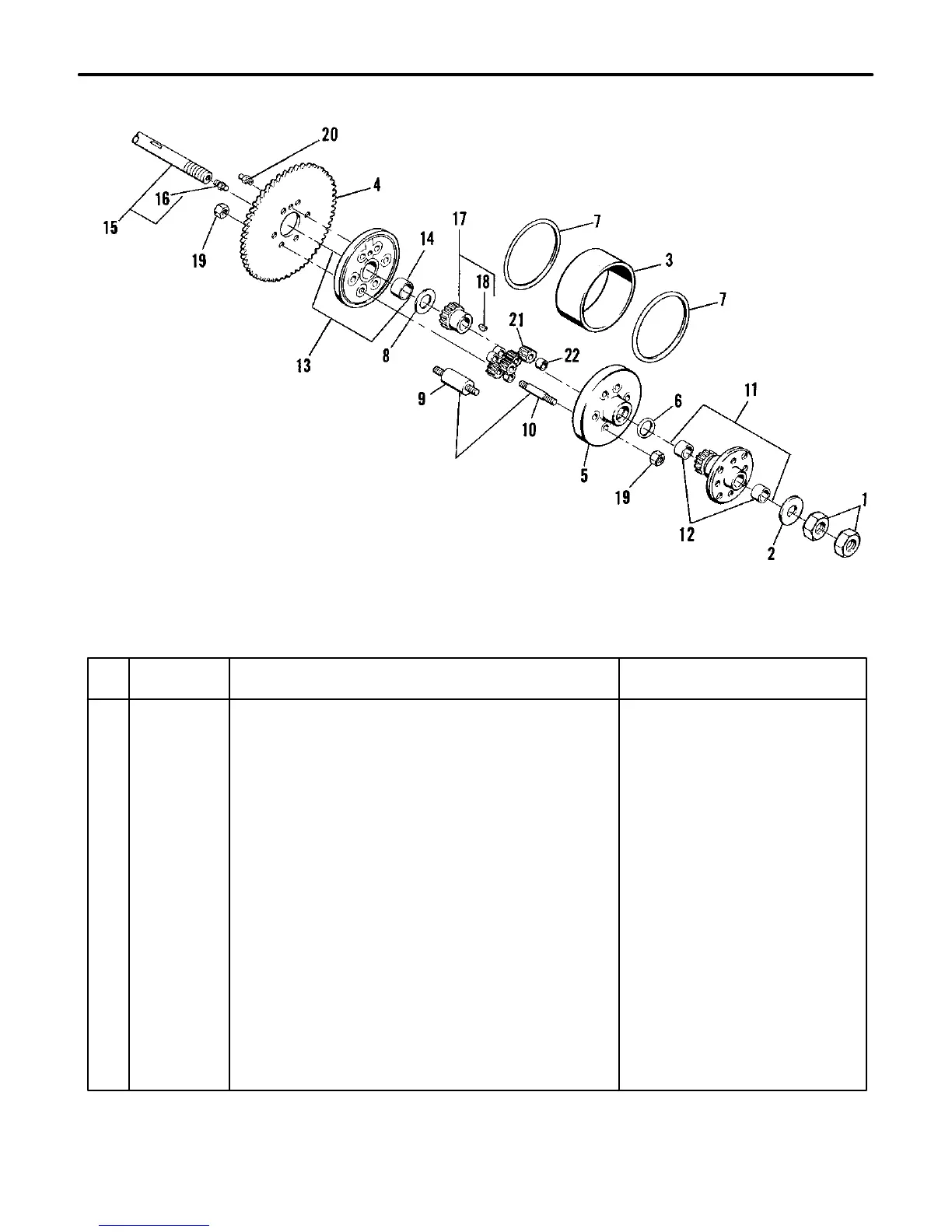

DIFFERENTIAL (8720 & LATER) 8.5
37
Ref.
No.
Part
No.
Description Notes
No.
Req’d
545921 Differential assembly complete 1. . . . . . . . . . . . . . . .
1 310854 •Nut, 1–14 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 518170 •Washer, 1 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 522576 •Tube, housing 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 4120287.7 •Sprocket, 56 tooth 1. . . . . . . . . . . . . . . . . . . . . . . . . .
5 522581 •Housing 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 522583 •Seal, “O” ring 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 522649 •Seal, “O” ring 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 523304 •Washer, thrust 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 523334 •Spacer 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 523488 •Spacer 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11 545920 •Hub assembly, wheel 1. . . . . . . . . . . . . . . . . . . . . . .
12 520528 ••Bushing 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13 545932 •Hub assembly, sprocket 1. . . . . . . . . . . . . . . . . . . . .
14 520528 ••Bushing 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
15 547628 •Axle 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
16 807439 ••Fitting, lubricaton 1. . . . . . . . . . . . . . . . . . . . . . . . . .
17 547652 •Gear, axle shaft 1. . . . . . . . . . . . . . . . . . . . . . . . . . . .
18 523324 ••Key, woodruff 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
19 800351 •Locknut, 3/8–16 12. . . . . . . . . . . . . . . . . . . . . . . . . . .
20 807439 •Fitting, lubrication 1. . . . . . . . . . . . . . . . . . . . . . . . . . .
21 814482 •Gear, planet 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
22 814483 •Spacer, gear 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
•INDENTED PART NAMES INDICATE THESE PARTS ARE INCLUDED IN PRECEDING ASSEMBLY
