9.19 DISTINTA PREDISPOSIZIONE SAE B
9.19 SAE B PREDISPOSITION PART LIST
54
1
INTERFACCIA DI COLLEG. PREDISP. SAE-B / GR 3
SAE B / GR.3 PREDISPOSITION INTERFACE 1
2
CAMPANA MODIFICATA PER FLANGIA SAE-B
MODIFIED FLANGE FOR SAE B 1
3
ALBERO POMPA ALIM. PER PREDISP. GR2/3
GR 2/3 SHAFT FOR BOOST PUMP 1
4
ANELLO PER PREDISP. SAE B HCV
RING FOR SAE B HCV 1
5
CORONA PER POMPA DI ALIMENTAZIONE HCV
HCV BOOST PUMP CROWN GEAR 1
6
PIGNONE PER POMPA DI ALIMENTAZIONEHCV
HCV BOOST PUMP PINNION GEAR 1
7
GIUNTO PER PREDISPOSIZIONE GR2-GR3
GR.2/3 COUPLING FOR HCV/100/125 1 HCV 100/125
8
GIUNTO PER PREDISP. SAE-B/z13
SAE B / z13 PREDISP. COUPLING 1
9
CORPO POMPA ALIMENTAZ.+BUSS. GR. 2-3
GROUP 2-3 BOOST PUMP CASING + BUSHING 1
10
ANELLO ELASTICO PER FORO D = 32 UNI 7437-32
CIRCLIP FOR HOLE D = 32 1
11
GUARN OR-2350 1.78x88.62 (2-43)
O-RING 2350 1.78x88.62 (2-43) 1
12
GUARN OR-3200 2.62x50.47 (2-136)
O-RING 3200 2.62x50.47 (2-136) 1
13
GUARN OR-3256 2.62x64.77 (2-145)
O-RING 3256 2.62x64.77 (2-145) 1
14
GUARN. OR-3400 2.62x101.27 (2-155) VITON
O-RING 3400 2.62x101.27 (2-155) VITON 1
15
GUARN OR-4312 3.53x78.97 (2-235)
O-RING 4312 3.53x78.97 (2-235) 1
16
VITE T.C.E.I. UNI 5931 M8
S. H. SCREW UNI 5931 M8 6
17
VITE T.C.E.I. UNI 5931 M10
S. H. SCREW UNI 5931 M10 2
18
VITE T.C.E.I. UNI 5931 M10
S. H. SCREW UNI 5931 M10 2
19
RONDELLA IN RAME D = 13.3 x 19 x 1.5 (1/4"G)
SOFT COPPER WASHER D = 13.3x19x1.5 (1/4" GAS) 1
20
TAPPO T.C.E.I. 1/4"G DIN 908
G.1/4 (DIN 908)-8.8 SOCKET H. PLUG 1
21
LINGUETTA A 6x6x25 UNI 6604-69
A 6x6x25 UNI 6604-69 KEY 1
22
SPINA ELASTICA UNI-ISO 8752-A-3x36
UNI-ISO 8752-A-3x36 1
N DENOMINAZIONE ITEM Q. NOTE

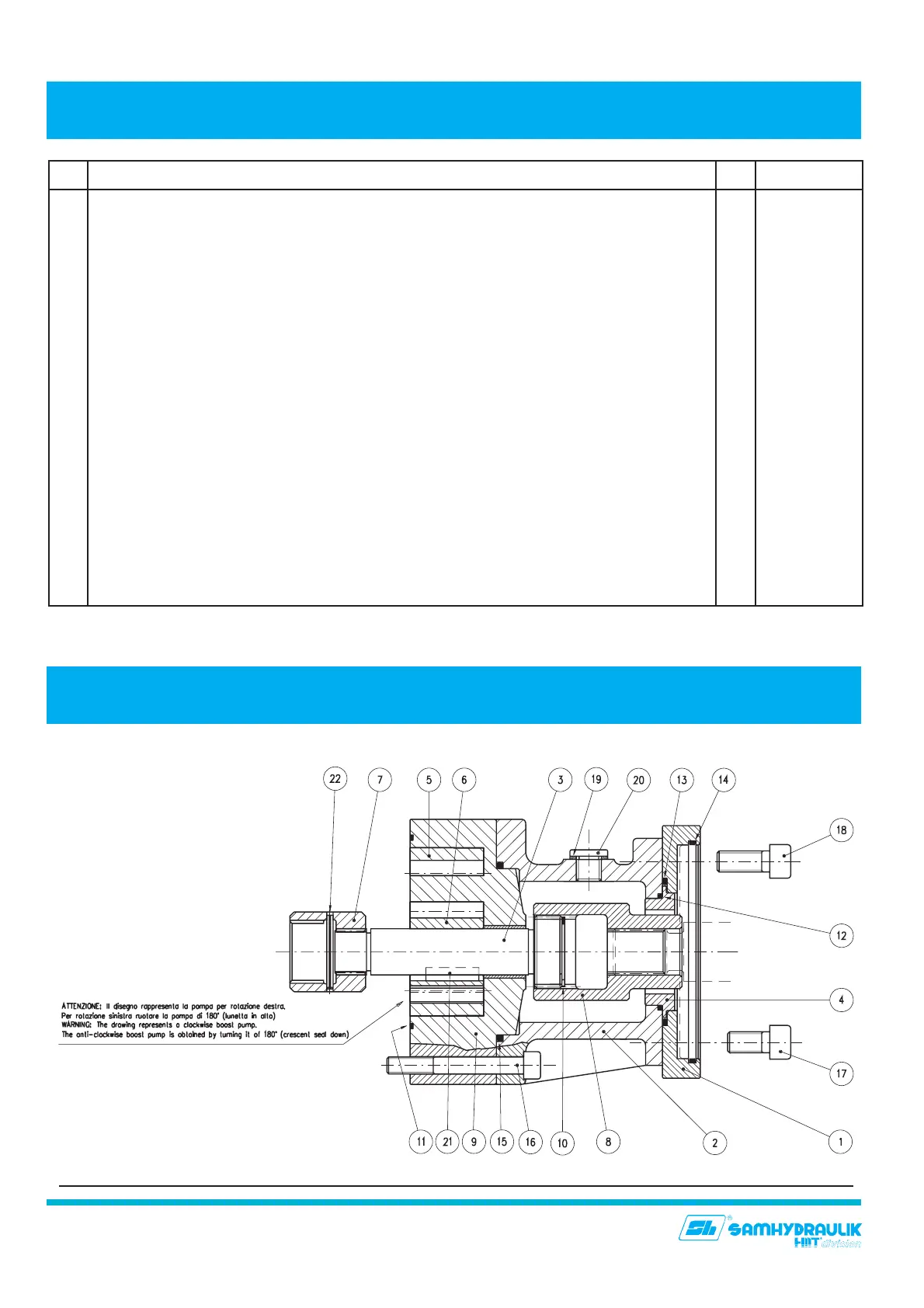

9.20 SEZIONATO PREDISPOSIZIONE SAE B
9.20 SAE B PREDISPOSITION CUTAWAY DRAWING
