Português - 10

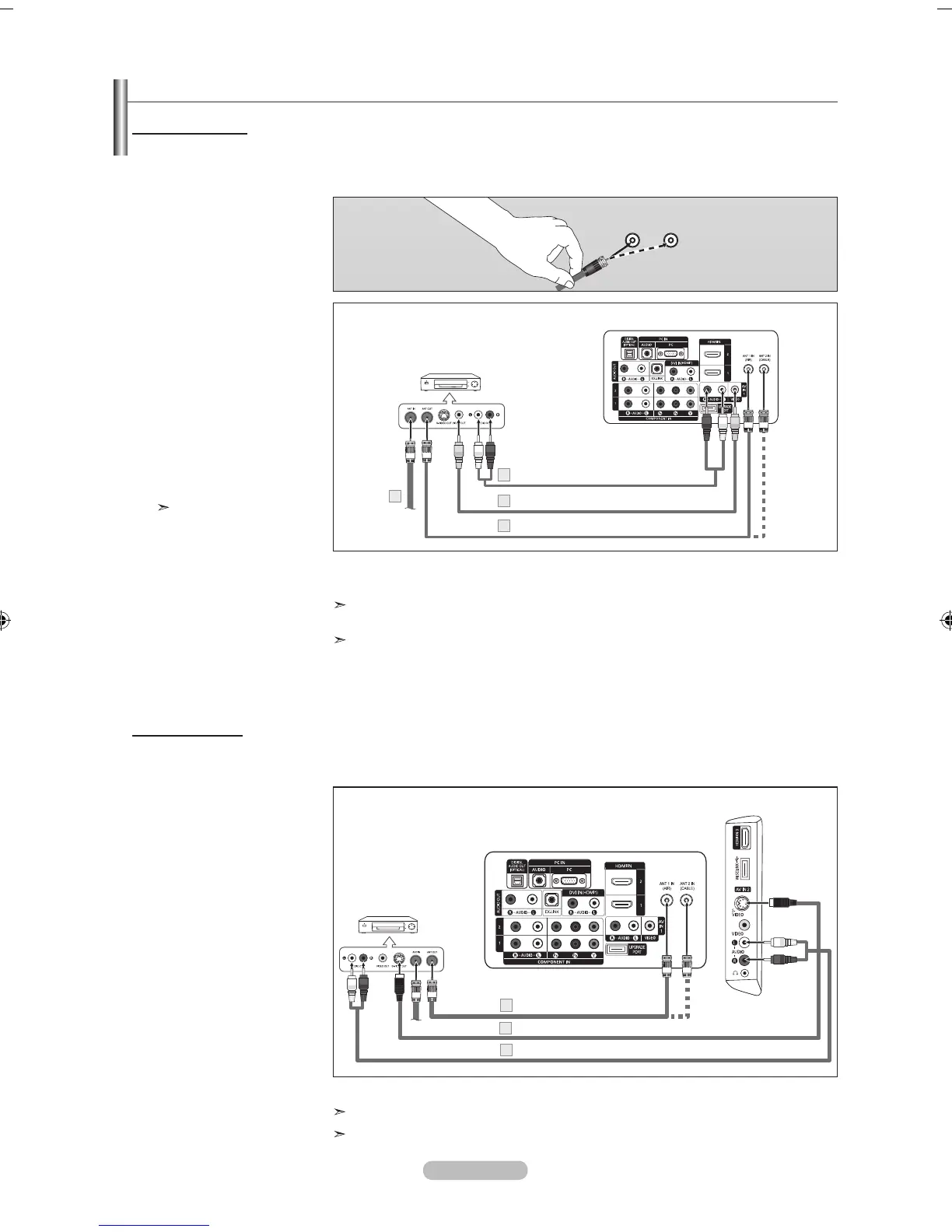

Ligar um vídeo cassete
Nestas instruções, parte-se do princípio que o televisor já está ligado a uma antena ou a um sistema de televisão a cabo (de acordo com
as instruções nas páginas 6-7). Se o televisor ainda estiver ligado a uma antena ou a um sistema de televisão a cabo, ignorar a etapa 1.
1. Desligar o cabo ou a antena
da parte traseira do televisor.
2.
Ligar o cabo ou a antena
ao terminal ANT IN na parte
traseira do vídeo cassete.
3.
Conecte um cabo RF entre o
terminal ANT OUT no VCR e o
terminal ANT 1 IN (AIR) ou ANT
2 IN (CABLE) na TV.
4.
Conecte um cabo de vídeo
entre o conector VIDEO OUT
no VCR e o conector AV IN 1
(ou AV IN 2) [VIDEO] na TV.
5.
Conecte os cabos de áudio
entre os conectores AUDIO
OUT no VCR e os conectores
AV IN 1 (ou AV IN 2)
[R-AUDIO-L] na TV.
Se tiver um vídeo cassete
“mono” (não estéreo),
utilizar o conector Y (não
fornecido) para fazer a
ligação às tomadas de
entrada de áudio esquerda
ou direita do televisor.
Se seu VCR for estéreo,
conecte dois cabos.
Para ver a fita de vídeo cassete, seguir as instruções em “Ver uma fita de vídeo cassete ou
de câmera de vídeo”.
Cada dispositivo de fonte de entrada externa possui uma configuração diferente para o
painel traseiro.
Ao conectar um dispositivo externo, use um terminal de conexão com a mesma cor do
cabo.
Painel traseiro da TV
Cabo de RF (Não fornecido)
3
vídeo cassete
2
Cabo de vídeo (Não fornecido)
4
Cabo de áudio (Não fornecido)
5
O televisor Samsung pode ser ligado a um sinal S-Video de um vídeo cassete.
(Esta conexão fornece uma melhor imagem quando comparada à conexão de vídeo normal mencionada acima.)
1. Para iniciar, siga as etapas
1–3 na seção anterior para
conectar a antena ou o cabo
ao VCR e à TV.
2.
Conecte um cabo S-Video
entre o conector S-VIDEO
OUT no VCR e o conector
AV IN 2 [S-VIDEO] na TV.
3.
Conecte os cabos de áudio
entre os conectores AUDIO
OUT no VCR e os conec
tores AV IN 2 [R-AUDIO-L]
na TV.
Normalmente, um cabo S-Video é fornecido com um vídeo cassete.
Cada VCR possui uma configuração diferente para o painel traseiro.
Ao conectar um VCR, use um terminal de conexão com a mesma cor do cabo.
vídeo cassete
Cabo de RF (Não fornecido)
1
Cabo de S-Video (Não fornecido)
2
Painel traseiro da TV
Cabo de áudio (Não fornecido)
3
Conexão de vídeo
Conexão S-Video
ANT 1 IN
(AIR)
ANT 2 IN
(CABLE)
Entradas do painel lateral
