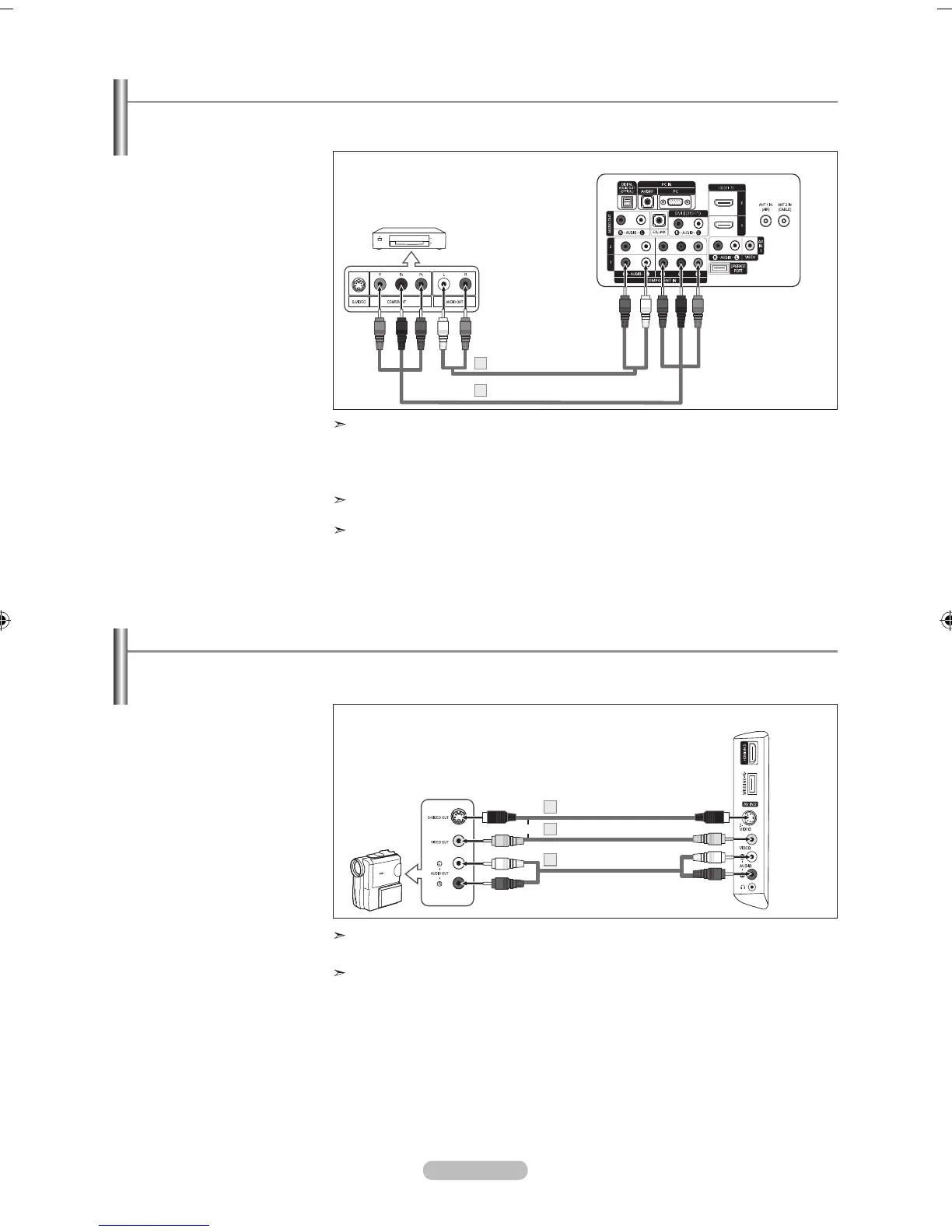

Samsung LN40F81BD - Conectando Uma Filmadora

Português - 9
ou
Conectando o DVD Player ou receptor/decodicador de Satélite (Set-Top-Box) via cabos Componente
As tomadas do painel traseiro na TV facilitam a conexão do DVD Player ou receptor/decodicador de Satélite (Set-Top-Box) com a
sua TV.
1. Conecte um cabo componente
entre os conectores COMPONENT
IN(1 ou 2) [Y, PB, PR] na TV e os
conectores COMPONENT OUT [Y,
PB, PR] no DVD Player ou receptor/
decodificador de Satélite (Set-Top-
Box).
2. Conecte cabos de áudio entre os
conectores COMPONENT IN(1
ou 2) [R-AUDIO-L] na TV e os
conectores AUDIO OUT no DVD
Player ou receptor/decodificador
de Satélite (Set-Top-Box).
O componente de Video separa o vídeo em Y (luminância (brilho)), Pb (azul) e Pr
(vermelho) para obter uma qualidade de vídeo superior. Verifique se as conexões de
componente de Video e áudio são iguais.
Por exemplo, se conectar o cabo de vídeo em COMPONENT IN, conecte o cabo de áudio
também em COMPONENT IN.
Cada DVD Player ou receptor/decodificador de Satélite (Set-Top-Box) possui uma
configuração de painel traseiro diferente.
Ao conectar um DVD Player ou um receptor/decodificador de Satélite (Set-Top-Box), use
um terminal de conexão com a mesma cor do cabo.
DVD Player ou receptor/
decodicador de Satélite
(Set-Top-Box)
Painel traseiro da TV
Cabo de vídeo componente (Não fornecido)
1
Cabo de áudio (Não fornecido)
2
Conectando uma lmadora
As entradas do painel lateral na TV facilitam a conexão de uma lmadora com a sua TV.
Elas permitem que você visualize as tas da lmadora sem utilizar um VCR.
1. Conecte um cabo de vídeo
(ou cabo S-Video) entre o
conector AV IN2 [VIDEO]
(ou S-VIDEO) na TV e o
conector VIDEO OUT na
filmadora.
2.
Conecte os cabos de áudio
entre os conectores AV IN2
[R-AUDIO-L] na TV e os
conectores AUDIO OUT na
filmadora.
Cada dispositivo de fonte de entrada externa possui uma configuração diferente para o
painel traseiro.
Ao conectar uma Filmadora, use um terminal de conexão com a mesma cor do cabo.
Filmadora
Entradas do painel lateral
Cabo S-Video (Não fornecido)
1
Cabo de áudio (Não fornecido)
2
Cabo de vídeo (Não fornecido)
1
