Samsung LN40F81BD - Ligar a um Sistema de Televisão a Cabo

Português - 7
Depois de fazer a ligação, colocar o alternador A/B na posição “A” para ver os canais normais. Colocar o alternador A/B na posição
“B” para ver os canais codificados. (Quando o alternador A/B é colocado na posição “B”, é preciso sintonizar o canal de saída do
decodificador que normalmente é o canal 3 ou 4 no televisor.)
Fazer a ligação a um decodicador que serve para alguns canais
Se o decodicador servir apenas para alguns canais (como os canais ‘premium’), seguir as instruções abaixo. Vai precisar de um
separador de duas vias, um alternador RF (A/B) e quatro metros de cabo RF. (Estes acessórios estão disponíveis na maioria das
lojas de eletrônica.)
1.
Localizar e desligar o cabo ligado ao terminal
ANT IN no decodificador.
Este terminal pode estar identificado como
“ANT IN”, “VHF IN” ou simplesmente “IN”.
2. Ligar este cabo a um separador de duas
vias.
3.
Conecte um cabo RF entre o terminal
OUTPUT (saída) no divisor e o terminal IN
(entrada) no decodificador.
4.
Ligar um cabo RF entre o terminal ANT
OUT no decodificador e o terminal B.IN no
alternador A/B.
5.
Ligar outro cabo entre o outro terminal OUT
no separador e o terminal A.IN no alternador
RF (A/B).
6.
Conecte o último cabo RF entre o terminal
OUT no interruptor RF (A/B) e o terminal
ANT 2 IN (CABLE) na parte traseira da TV.
Separador
Cabo
Separador
Decodicador
Cabo
Separador
Decodicador
Alternador
RF (A/B)
Cabo
ANT IN
Separador
Decodicador
Cabo
Alternador
RF (A/B)
Separador
Decodicador
Cabo
Parte traseire
do televisor
Alternador
RF (A/B)
ANT 2 IN
(CABLE)

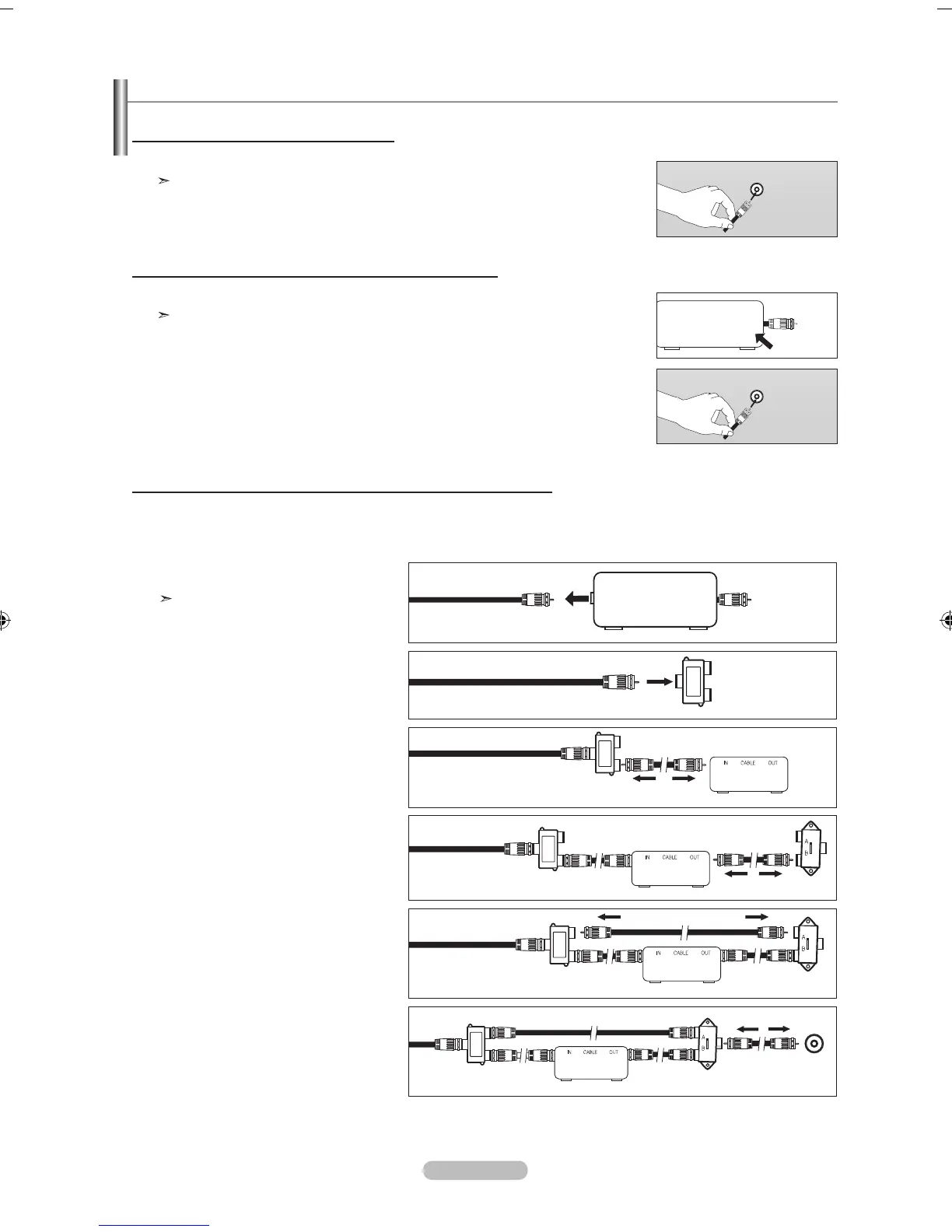

Ligar a um sistema de televisão a cabo
Para fazer a ligação a um sistema de televisão a cabo, seguir as instruções abaixo.
Ligação a cabo sem utilizar um decodicador
1. Ligar o cabo ao terminal ANT 2 IN (CABLE) na parte traseira do televisor.
Como este televisor já está preparado para uma ligação a cabo, não é necessário um decodificador para
ver os canais da televisão a cabo descodificados.
Fazer a ligação a um decodicador para todos os canais
1. Localizar o cabo ligado ao terminal ANT OUT ao decodificador.
Este terminal pode estar identificado como “ANT OUT”, “VHF OUT” ou simplesmente “OUT”.
2. Ligar a outra extremidade deste cabo ao terminal ANT 2 IN (CABLE) na parte traseira do
televisor.
ANT OUT
ANT IN
ANT 2 IN
(CABLE)
ANT 2 IN
(CABLE)
